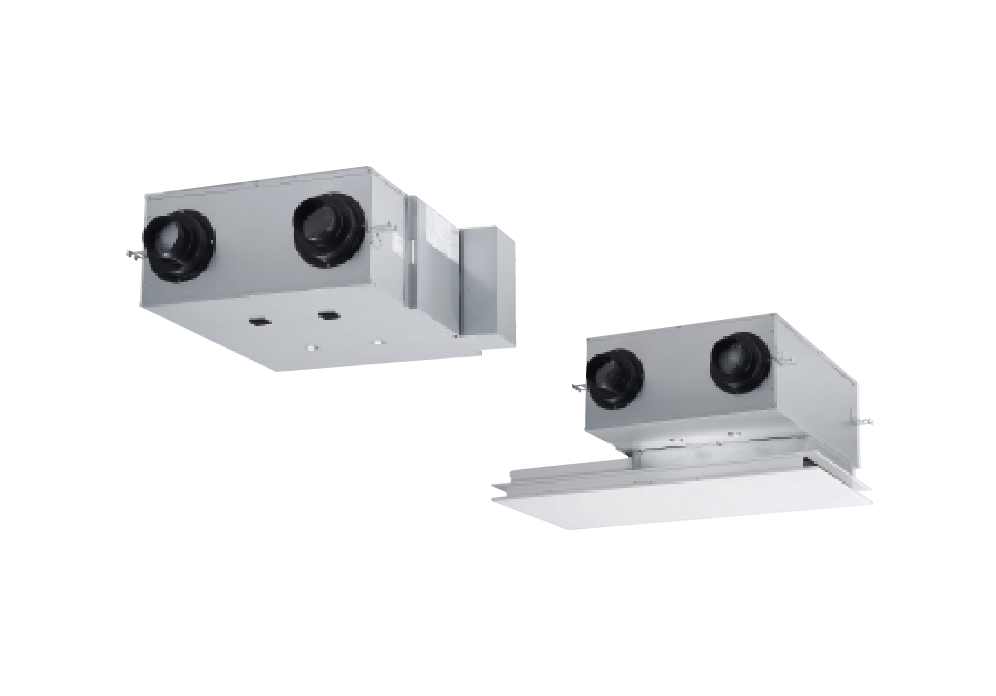

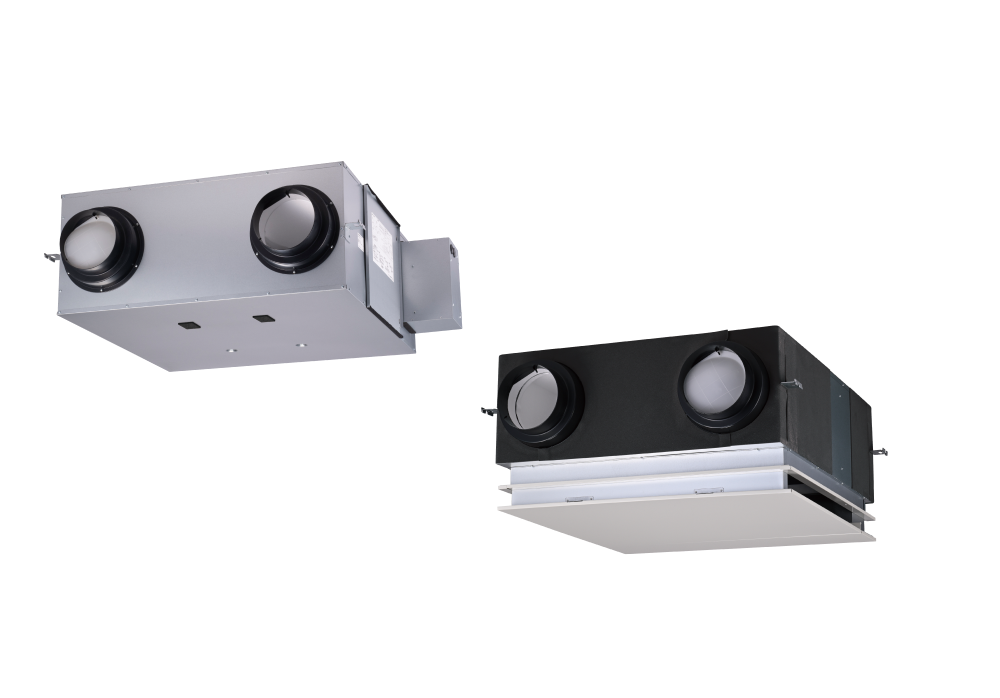

業務用・熱交換気ユニット
ラインアップ
空調負荷を低減する
熱交換気ユニットで
快適・省エネを

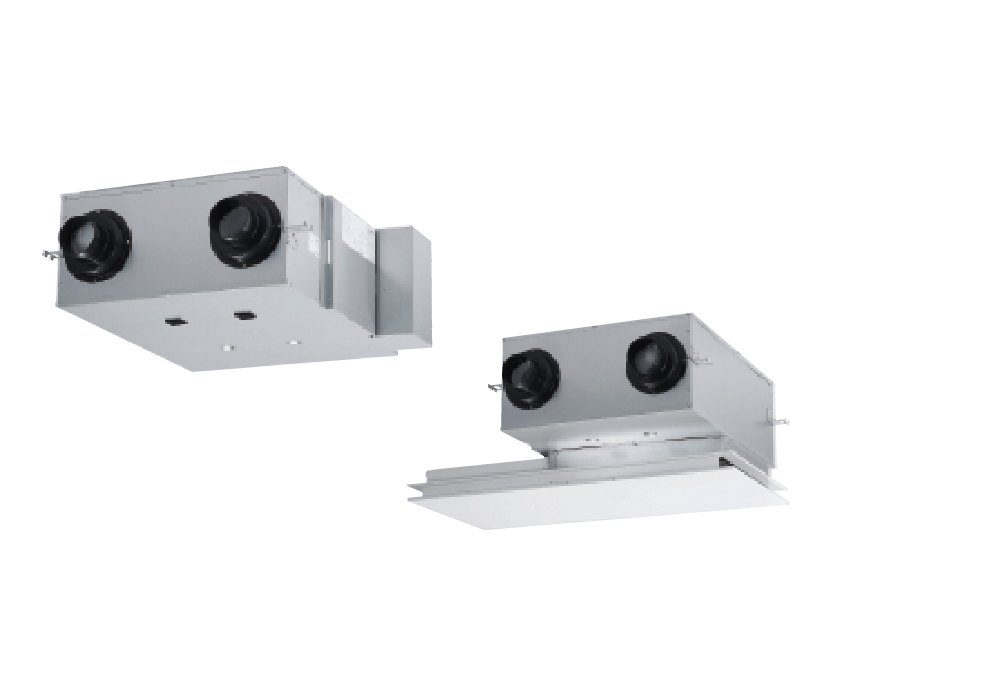

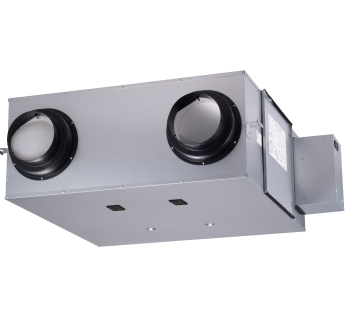

| 天井埋込形 | ||
|---|---|---|
| DCモーター | ||
| 機種 | 現行品※ | 新製品 |
| マイコン （100V） |
MZD11 シリーズ※ |
MZD12シリーズ （100V/単相200V共通） |
| マイコン （単相200V） |
ー | |
| 標準 （100V） |
ZD10 シリーズ※ |
MZD12 シリーズに統合 |
| 標準 （単相200V） |
ZD11S シリーズ※ |
MZD12 シリーズに統合 |
| 事務所やテナントビル、学校、病院などさまざまな用途で使用できます。天井内設置で天井のインテリアを損なわず、設置の自由度が高い。 | ||
| ※2026年3月末生産終了予定 | ||

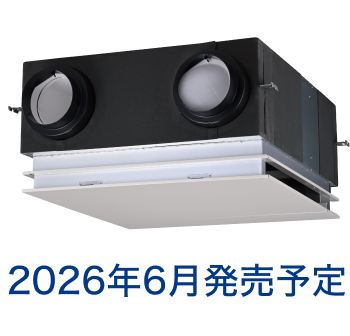

| 天井カセット形 | |
|---|---|
| DCモーター | |
| 機 種 | |
| 標準 （100V） |
ZB10 シリーズ |
|
マイコン （100V） |
MZB11 シリーズ |
| 事務所やテナントビル、学校、病院などさまざまな用途で使用できます。カセット式なので施工性に優れ、メンテナンスも容易。 | |

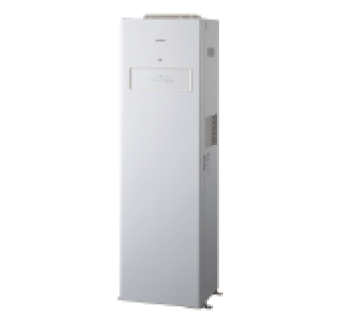

| 床置形 | ||
|---|---|---|
| DCモーター | ||
| 機 種 | ||
| FY-500ZR1N | ||
| オフィス・事務所・カフェ・レストラン・その他店舗など、換気対策の強化に。後付け可能な床置きタイプ。 | ||
商品特長
さまざまな建築物のZEB化に
省エネ機能で貢献
変風量時最小風量比が35%に
- ・強風量の設定が「H0」「H1」時に微弱ノッチを設定すると、最小風量が強風量に対して35%になります。
- ・エネルギー消費性能計算プログラムで、より低い数値まで入力可能。
※こちらの機能はMZD12シリーズのみ

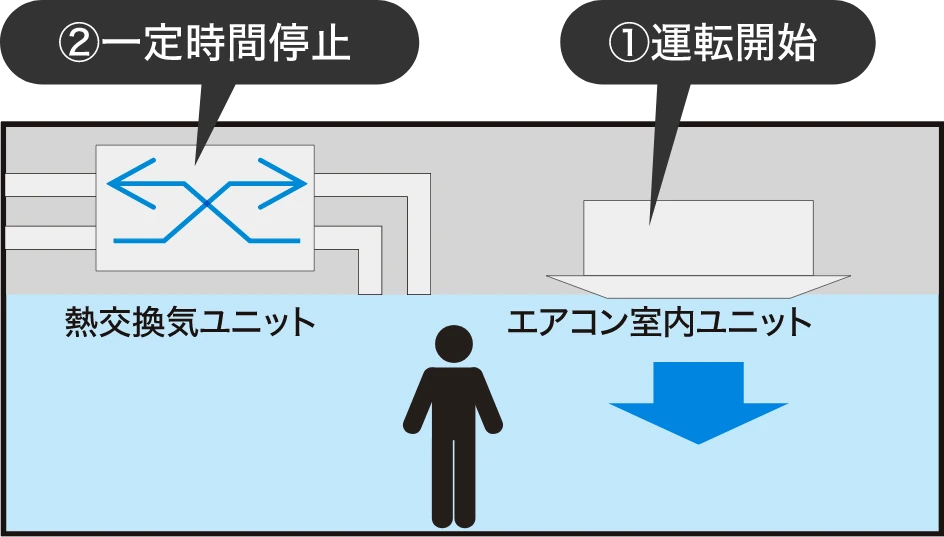

予熱時の外気取り入れ停止
エアコン室内ユニットの運転開始時に熱交換気ユニットは一定時間停止。立ち上げ時の空調負荷を軽減。
※こちらの機能はMZD12シリーズのみ

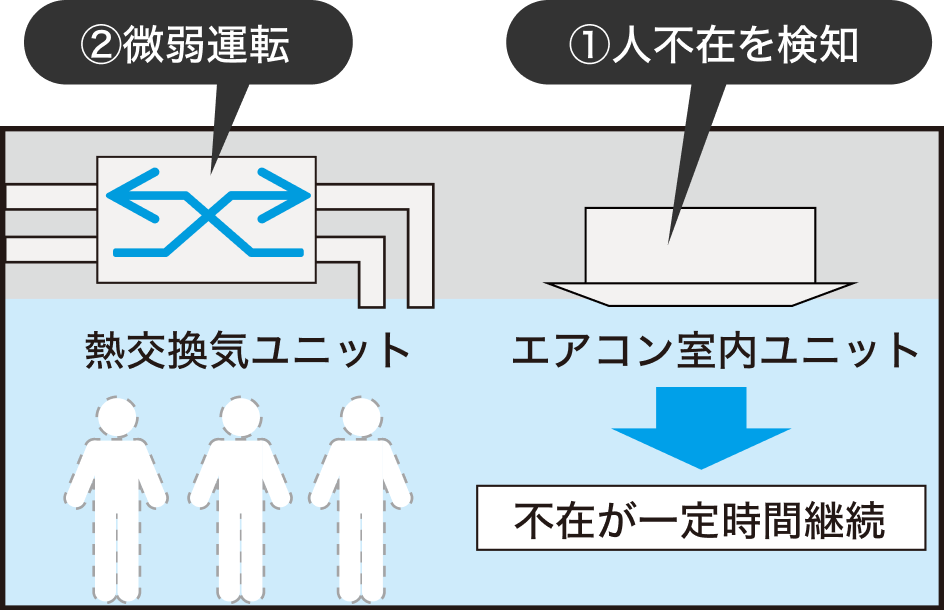

人の不在時は省エネ換気に
エアコン室内ユニットの人感センサーで人の不在を検知すると、熱交換気ユニットの運転を微弱運転に切り替え。
消費電力の低減に貢献します。
※こちらの機能はMZD12シリーズのみ

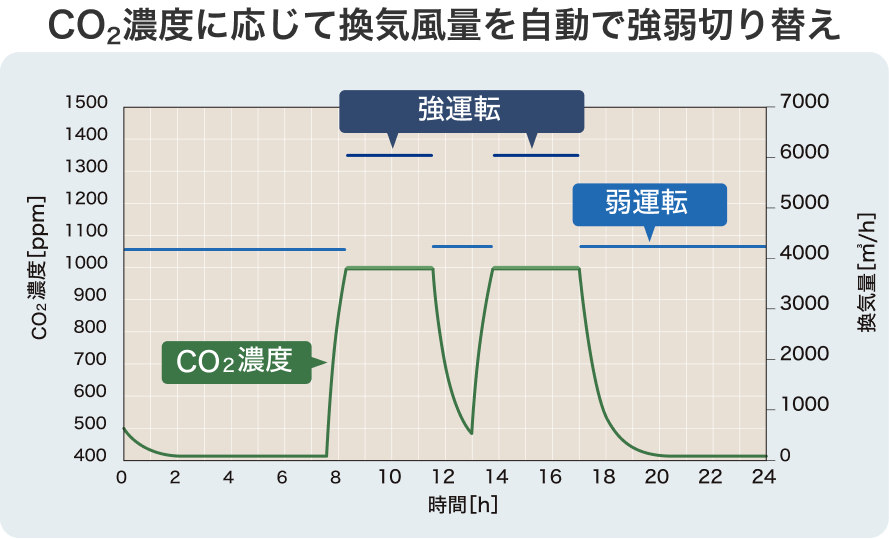

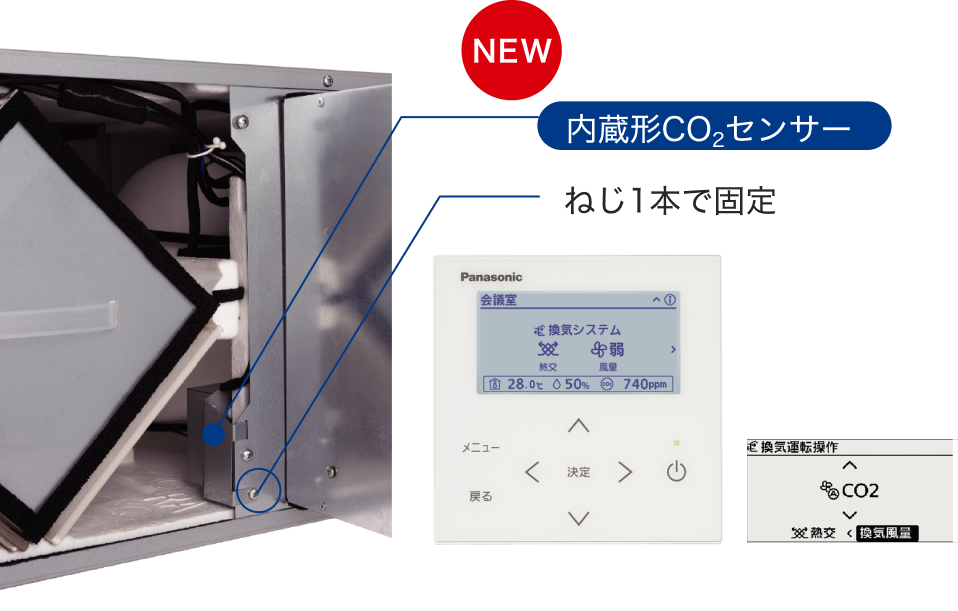

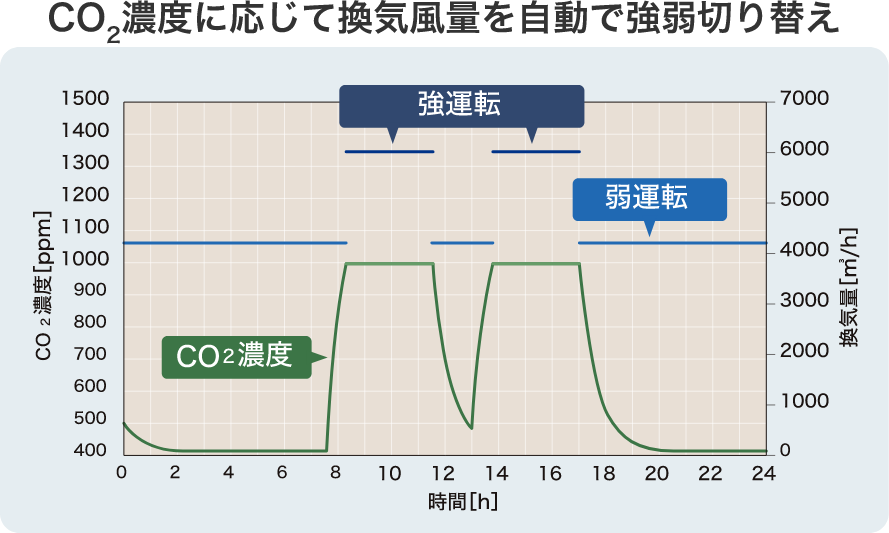

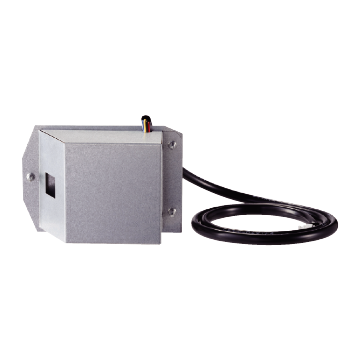

内蔵形CO2センサー（別売品）で快適性と省エネ性を両立
- ・熱交換素子やフィルターを取り外さずに簡単取付が可能。
- ・リモコンの「換気運転操作」設定で、「CO2連動」換気設定ができます。
- ・換気風量を切り替える閾値も800/1000ppmから選択できます。
【算出条件】 稼働時間：月～金 8時～17時●空間：オフィス想定200人在室 床面積1000㎡、天井高さ2.7m（窓30㎡南北に設置）●換気：熱交換気ユニット（FY-500ZD11）×12台 換気風量6000㎥/h（在室200名）（常時換気時は4200㎥/h:弱ノッチ）●在室設定：7時半～17時：200人在室 11時半～13時（昼食）：2名在室●CO2制御 （CO2が1000ppmを超えると強運転、それ以外の場合は弱運転）
※こちらの機能はMZD12シリーズのみ
日冷工 ガイドラインGL-20※
安全対策に対応（冷媒漏えい時 強制換気機能）
※日本冷凍空調工業会ガイドラインJRA GL-20（特定不活性ガスを使用した冷媒設備の冷媒ガスが漏えいしたときの燃焼を防止するための適切な措置）
- ・業務用エアコンは低GWP冷媒（R32冷媒相当以下）への移行が進んでいます。しかし、低GWP冷媒は燃焼性があるため安全対策が必要です。
- ・日冷工 ガイドラインGL-20 に、A2L冷媒（R32冷媒）使用時の安全対策が規定。当社の業務用熱交換気ユニットはその安全対策に対応します。
GL-20 安全対策（冷媒ガスが漏えいしたときに、燃焼を防止するためのガイドライン）
(1)～(4)に規定する措置のうちの一つの基準に適合しなければならない。
(2)～(4)の規定を選択した場合は、(5)検知警報設備を設置しなければならない。
※検知警報設備はJRA4068の規定を満足しなければならない。

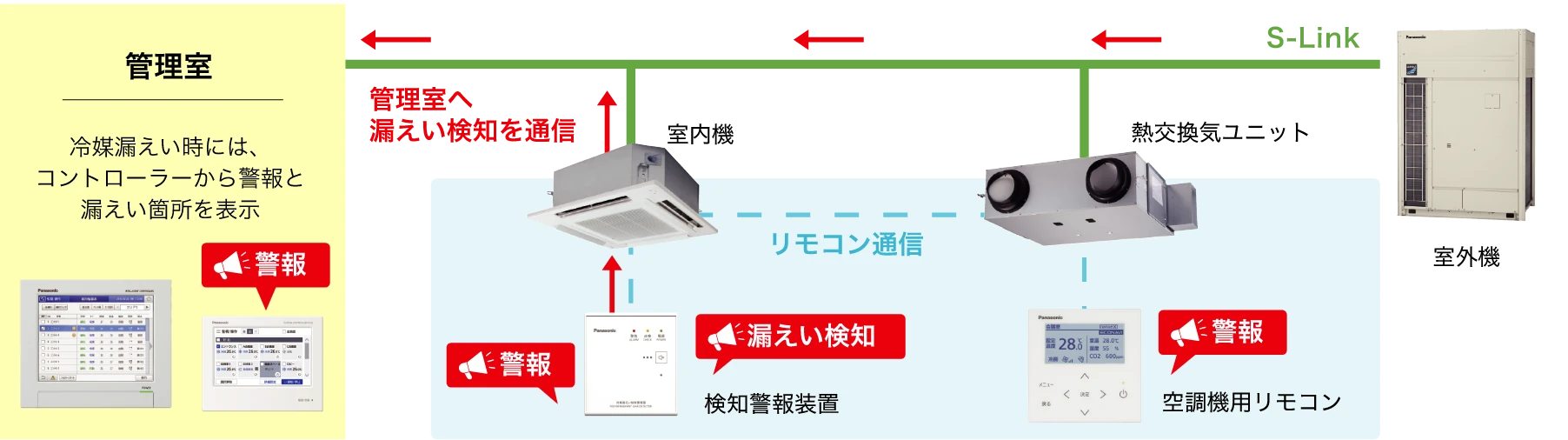

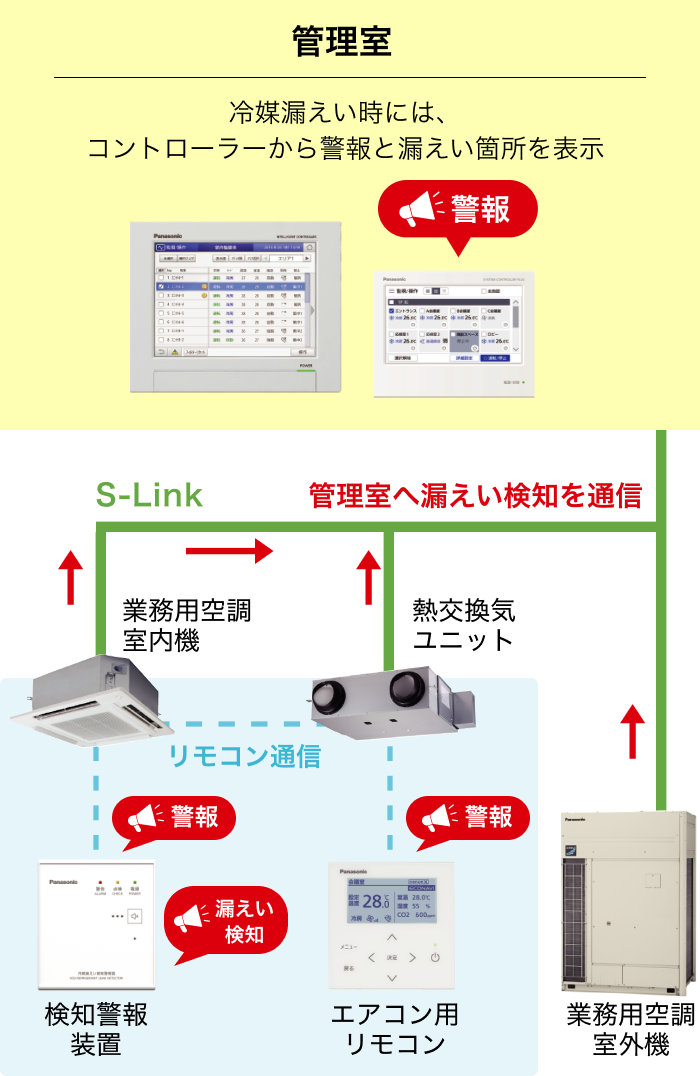

検知警報装置と熱交換気ユニットを連動し、
冷媒漏えいを検知したら熱交換気ユニットを最大風量で運転（熱交換気ユニットは冷媒漏えい警報が解除されるまで最大風量を維持。後押し操作を受け付けない）
※こちらの機能はMZD12シリーズのみ
便利な機能を搭載

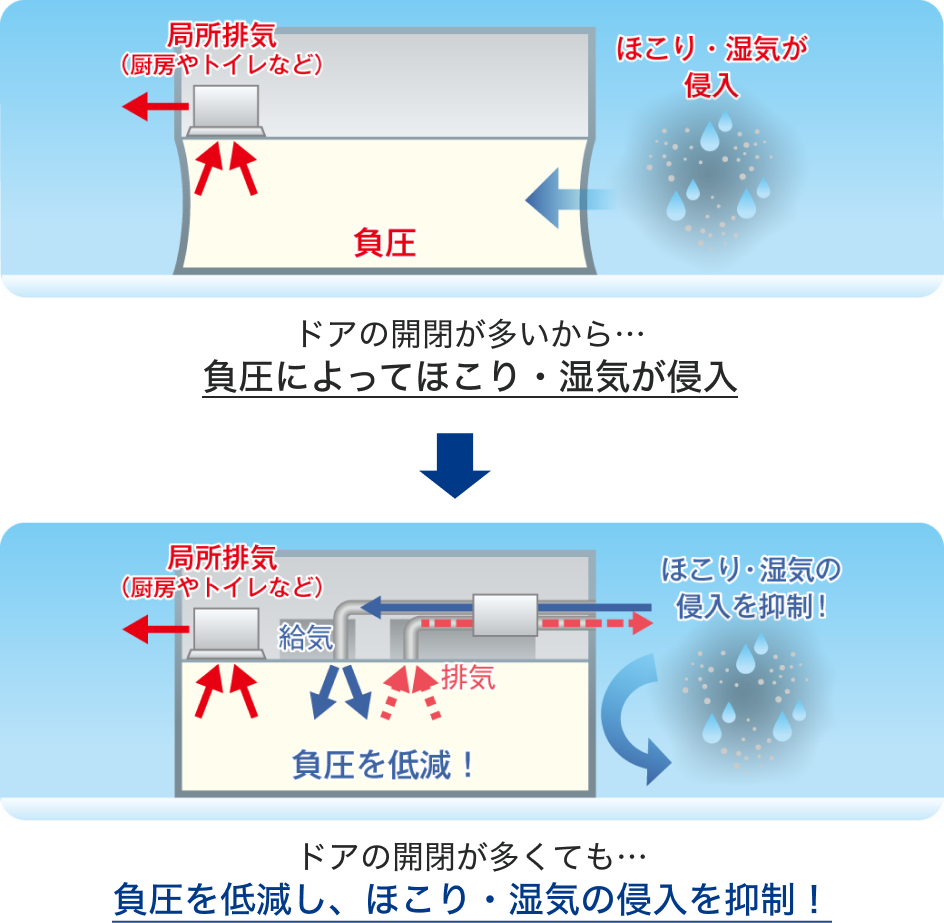

換気停止時も雨水・霧侵入を抑制

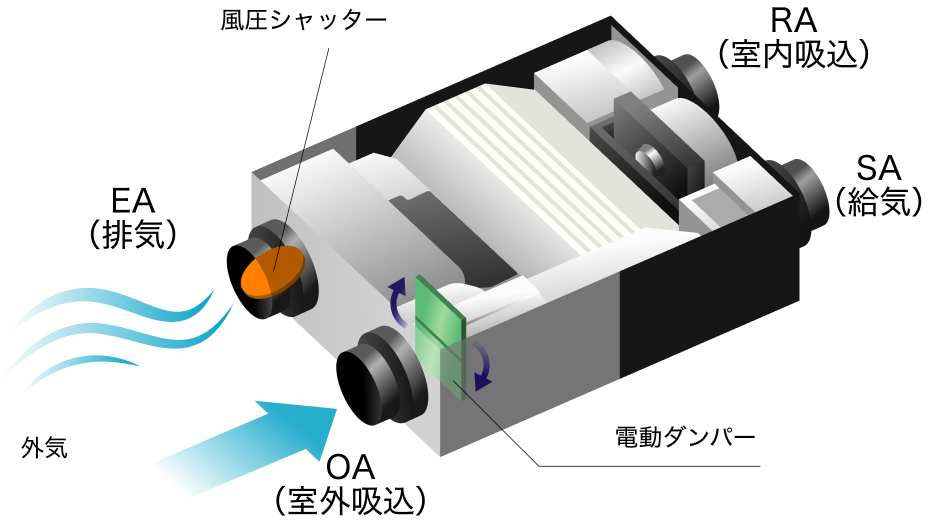

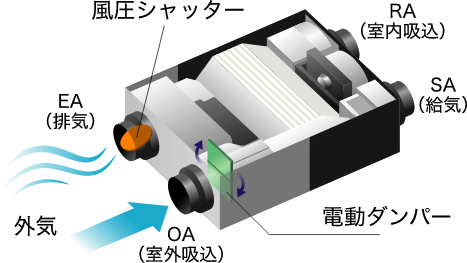

外気侵入防止 シャッター・ダンパー
EA側には風圧シャッター、
OA側には電動ダンパーを
内蔵しています。
停止時にはシャッター・ダンパーが閉まって雨水・霧などの侵入を抑えます。
室内外の気温に応じて
賢く換気方式を切替

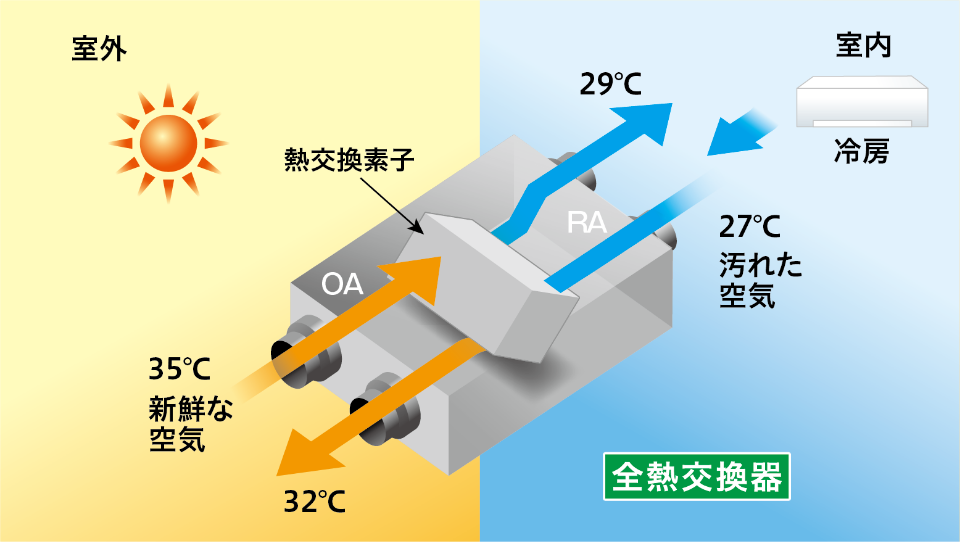

熱交換気と普通換気を自動切替
[エネルギー消費性能計算プログラム試算時の入力項目]室内外の温度を検知し、熱交換気と普通換気を自動で切り替えます。
※室外温度が一定温度以上かつ室外温度が室内温度より4℃以上低くなると自動的に普通換気運転します。

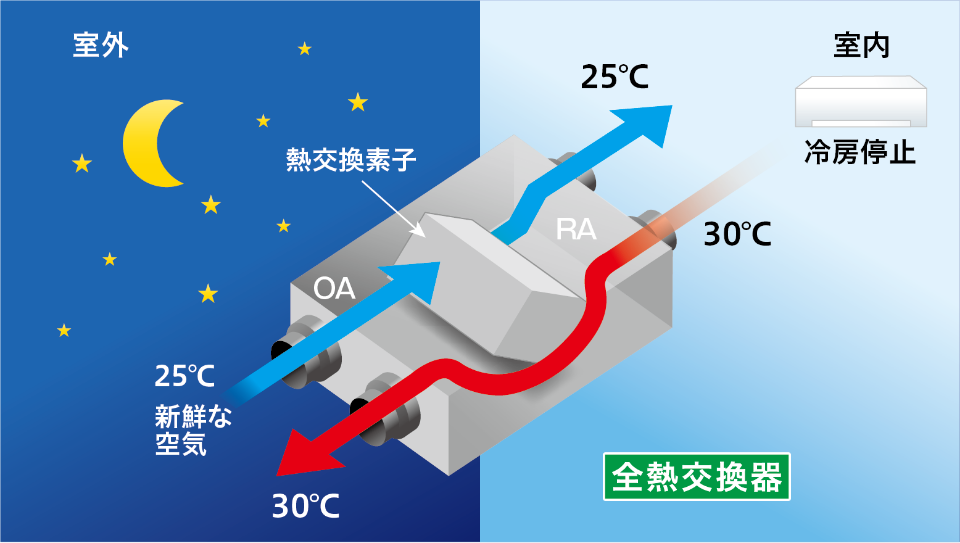

ナイトパージ機能で、翌朝の空調負荷を低減
夏の夜間にエアコンを停止すると、室内の熱気を自動的に感知し排出すると共に屋外の冷気を取り入れます。これにより翌朝の冷房開始時の空調負荷を軽減します。
※こちらの機能はMZD11、MZD12、MZB11シリーズに搭載

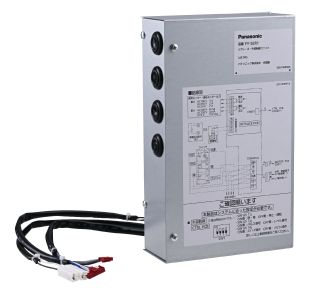

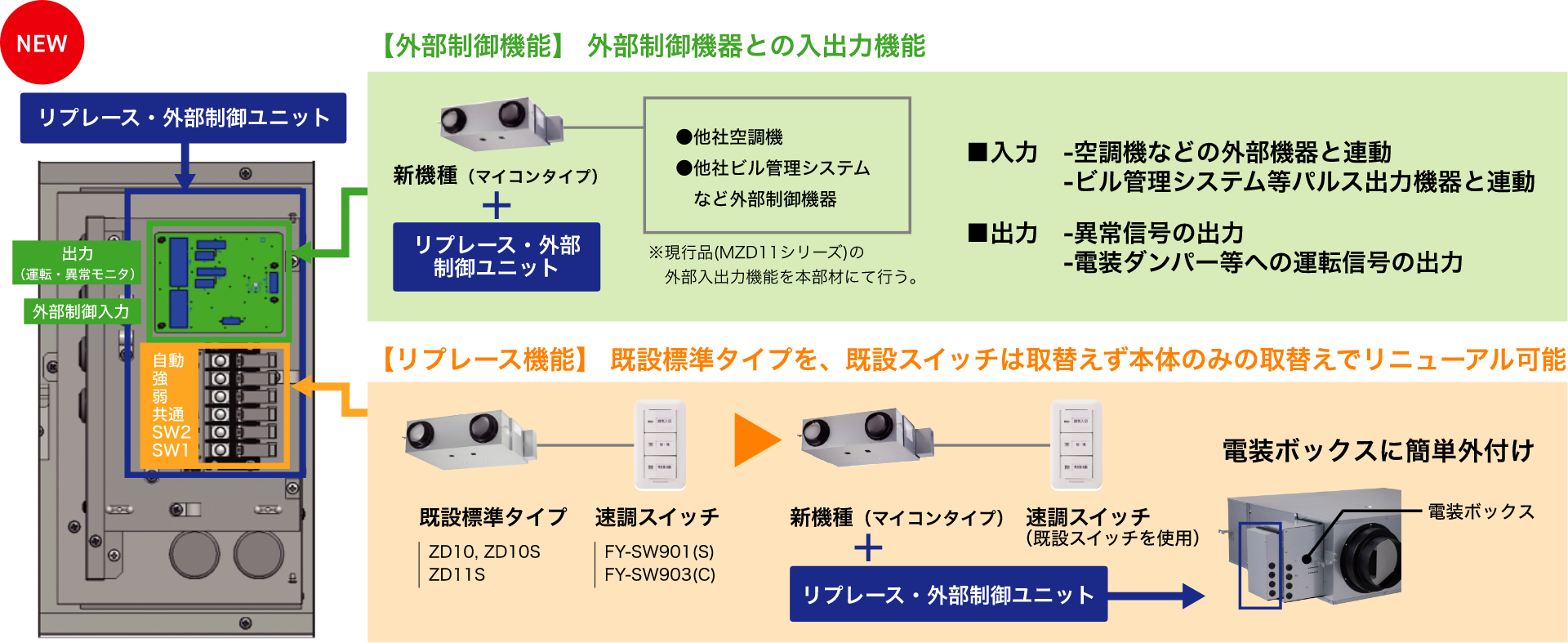

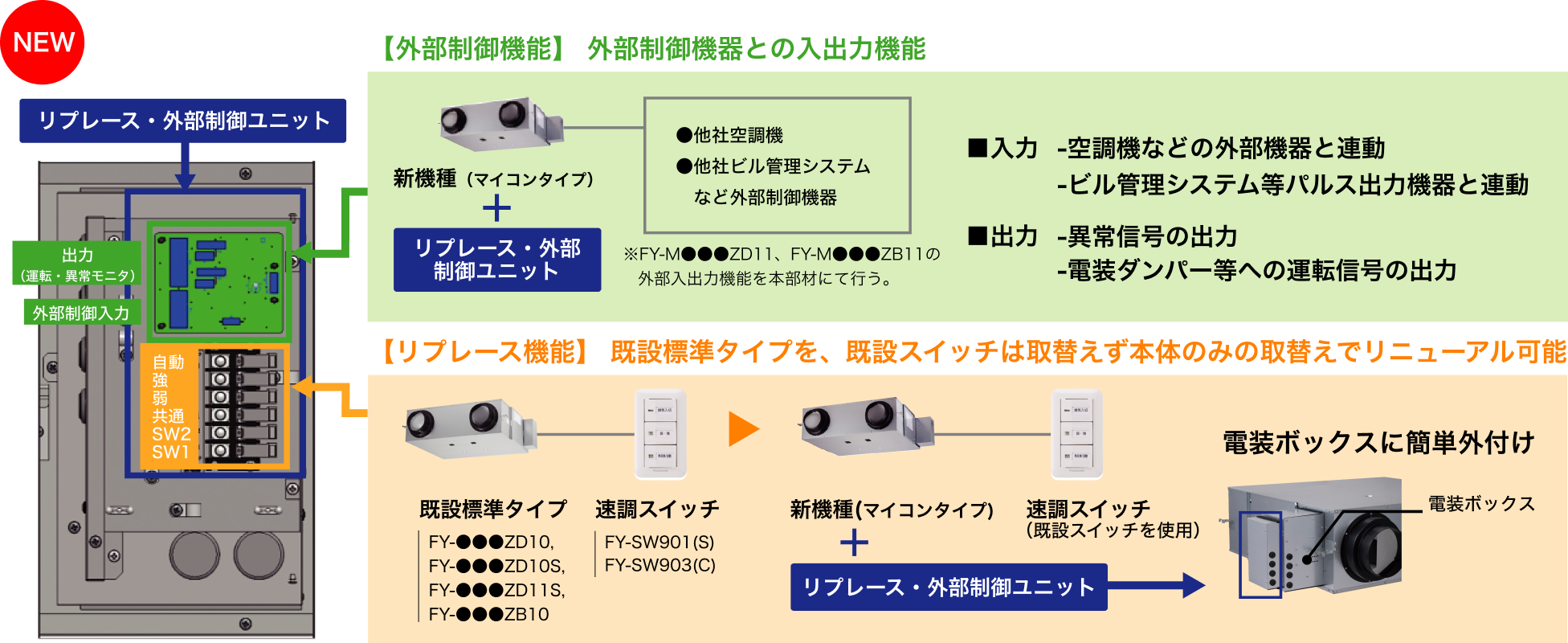

既設の標準タイプからのお取替えも

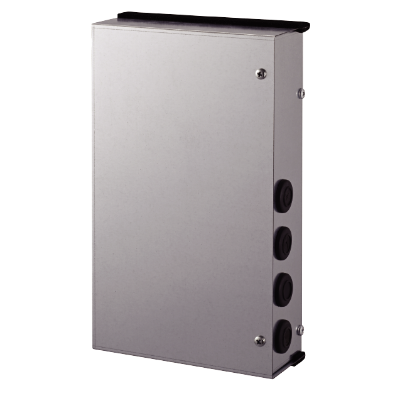

リプレース・外部制御ユニット（別売品）で対応可能
※こちらの機能はMZD12シリーズのみ

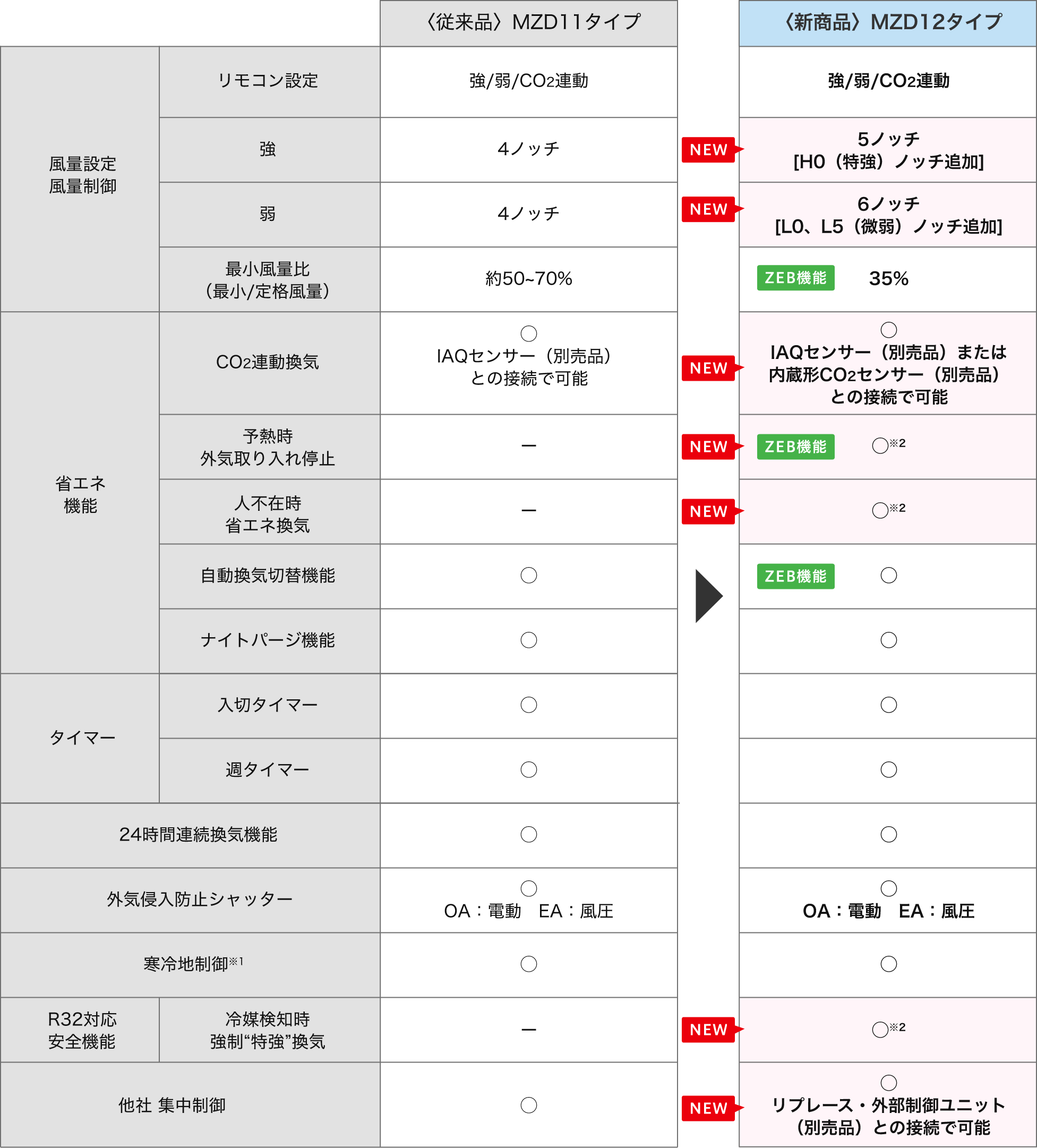

機能一覧表（新旧比較：天井埋込形マイコンタイプ）
※下記は埋込形の機能一覧です
※1 外気-5℃以下で自動的に間欠給気

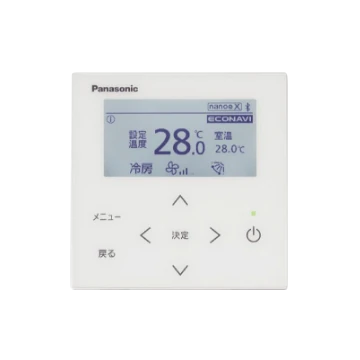

※2 空調機用リモコン（CZ-10RT5C）との接続が必要

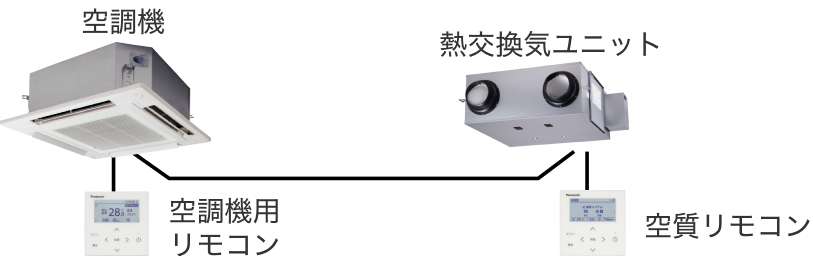

他機器との連携

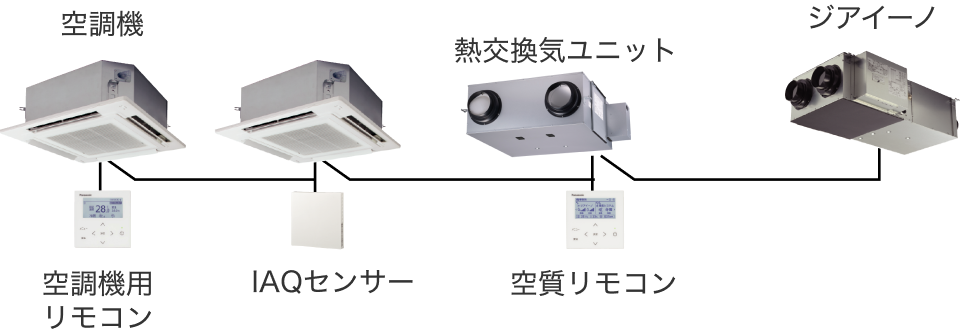

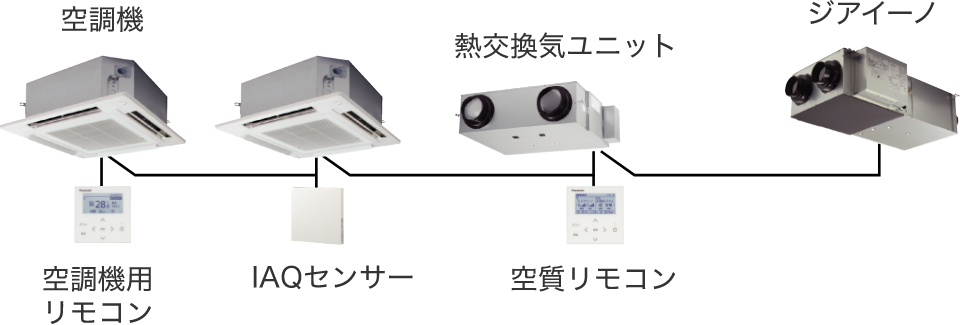

■パッケージエアコン・ジアイーノとの連動運転例

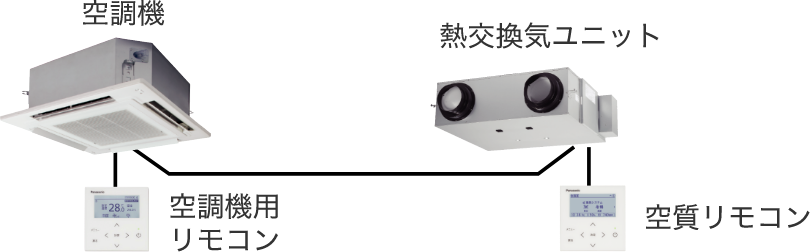

■パッケージエアコンとの連動運転例
関連部材
ジアイーノまたは熱交換気ユニット、もしくは両方接続されている場合、各機器の運転停止をリモコン1台で操作します。
空調機とジアイーノまたは熱交換気ユニット、もしくは両方接続されている場合、各機器の運転停止をリモコン1台で操作します。
※「人不在時省エネ機能」、「予熱時外気取り入れ停止機能」、「冷媒漏えい時 強制換気機能」を使用する場合はCZ-10RT5Cをご使用ください。

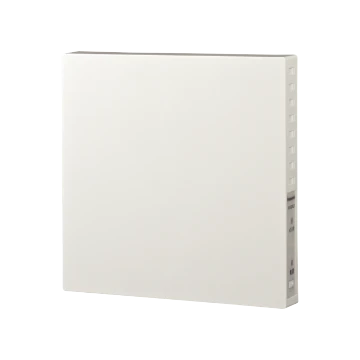

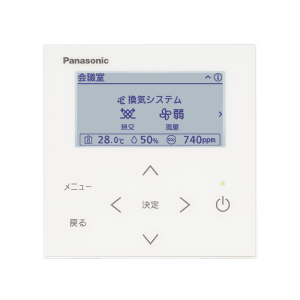

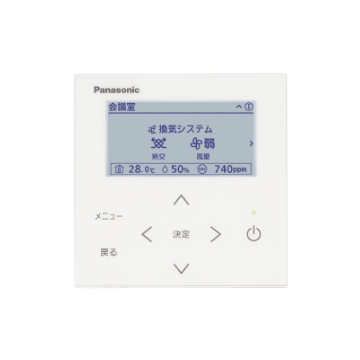

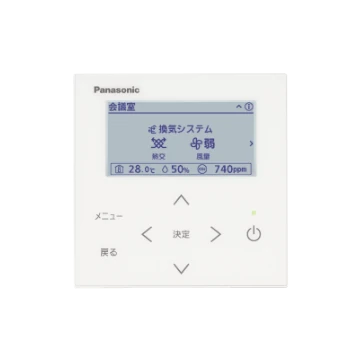

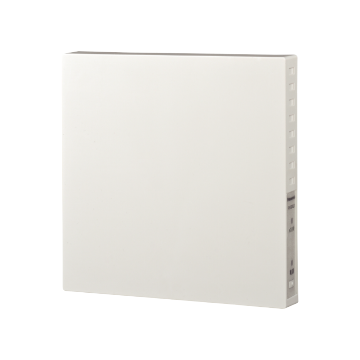

温度、湿度、CO2を1台でセンシング。
空調機用リモコン（多機能ワイヤードリモコン）または空質リモコン（FY-SSUL2）にて検知データをご確認いただけます。
【 適用機種 】
※下記機種以外には取付けできません
FY-M15ZD12、FY-M25ZD12、
FY-M35ZD12、FY-M50ZD12、
FY-M65ZD12、FY-M80ZD12、
FY-M1KZD12

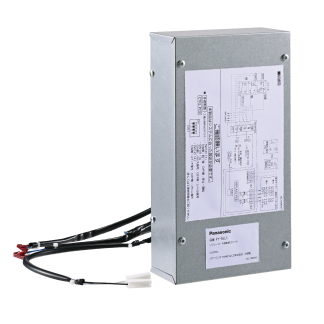

既設標準タイプを、既設スイッチは取替えず本体のみの取替えでリニューアル可能
