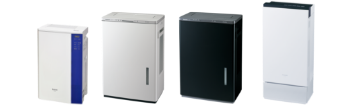

熱交換気ユニット 床置形
ありませんか？こんな換気のお悩み
-
窓開け換気だと、
冬は寒くて、
夏は暑いしなぁ… -
窓開け換気だと、
花粉・騒音・虫とか
色々気になるなあ… -
換気設備を入れるには、
お店閉めないと
いけないんでしょ？ -
忙しいのに
何度も窓開けは面倒！
パナソニックの置くだけ換気
熱交換気ユニット 床置形で解決！パナソニックの本格換気 熱交換気ユニット 床置形で解決！
①熱交換気で熱ロスや花粉・騒音・虫の侵入を抑制
熱交換気とは給気する外気の温度を、排気する室内の温度に近づけながら換気するシステムのこと。冬場は室内の暖かさに近づけて換気・夏場は室内の涼しさに近づけて換気するため、換気による室温ロスが少なく、空調負荷を軽減でき、冷暖房費を抑えます。また花粉・騒音・虫など、季節ごとの換気トラブル解消にも役立ちます。
■窓開け換気だと…
季節のトラブルも一緒に室内へ
■冬場は室内の暖かさに近づけて換気
②既存の店舗・施設にも後付けOK
設置工事は、室外吸込（OA）ダクトと排気（EA）ダクトの2本のダクト工事のみでOK。
天井埋込形と比べて本体取付工事が簡単です。
本体もスリムで省スペースのため、オフィスや会議室、ホテルや病院など、既存の店舗や施設に後付けもカンタン！
-
■多くの人が出入りするホテル・旅館に
-
■長時間密集しがちな学習塾・学校に
-
■定期的な換気が必要な飲食店などの
店舗施設に
-
■不特定多数の患者さんが訪れる
クリニックに
③CO2濃度に応じて換気風量を自動調整

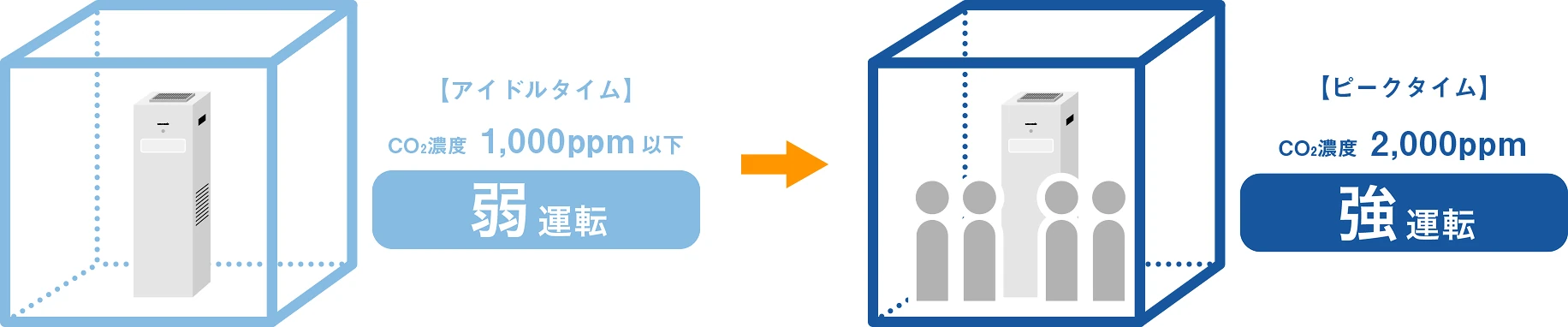

たとえば、飲食店でのアイドルタイム・ピークタイムなど、人の多さにあわせて換気対策が出来ていますか？熱交換気ユニット
床置形なら、運転モードを「換気自動」に設定しておけば、CO2センサーがセンシングして自動で風量調節※1。
人が集まるときには強運転でCO2をしっかり排出、人が少ないときには弱運転、と必要な換気量を効率よく確保します。
※1：弱、中、強
※120m²の飲食店を想定

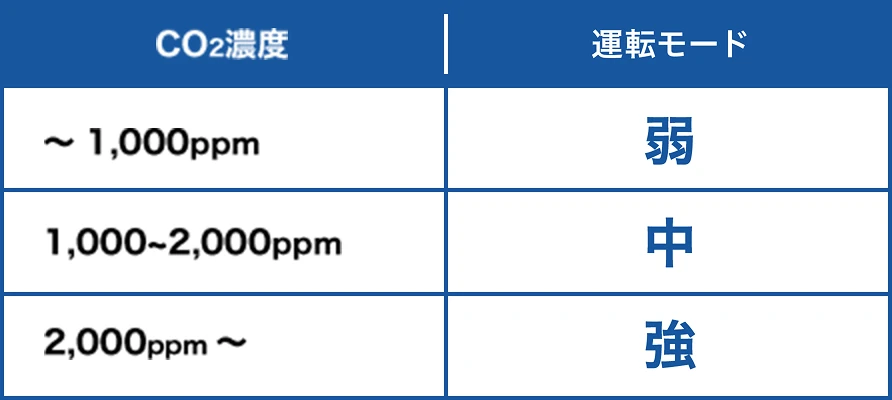

■感知する濃度も3段階あるため、人の多さにあわせて効率よく換気いたします。
④3種のフィルターと「ナノイーX」で空気をきれいに
■3種のフィルターとは？
■「ナノイーX」とは？
「ナノイー」の10倍※１の量のOHラジカルを含む微粒子イオンです。
※１：「ナノイー」：毎秒4,800億個と、「ナノイー X」：毎秒4兆8,000億個との比較。ESR法による測定（当社調べ）
■床置形 機能一覧
| 品番 | FY-500ZR1N | |
|---|---|---|
| 風量切換 | 強（500m³/h）、中（400m³/h）、弱（300m³/h） | |
| 換気 モード |
換気自動 | 熱交換気で運転。 CO2濃度に応じて風量を自動切換 |
| 熱交換気 | 設定した風量で運転 | |
| 普通換気 | ✕（「普通換気」機能はありません） | |
| 空気清浄 | 換気の必要がなく空気清浄したい場合に（換気運転は行いません） | |
| ナノイー | ○ | |
| フィルター 掃除ランプ |
運転日数が90日以上になると点灯 | |
国が推奨する換気量
改善するための換気量...
一人あたり 30m³／h
①機械換気（空調設備、機械換気設備）による方法
- ・ビル管理法における特定建築物に該当する商業施設等については、ビル管理法に基づく空気環境の調整に関する基準が満たされていることを確認し、満たされていない場合、換気設備の清掃、整備等の維持管理を適切に行うこと。
- ・特定建築物に該当しない商業施設等においても、ビル管理法の考え方に基づく必要換気量（一人あたり毎時30㎥）が確保できていることを確認すること。必要換気量が足りない場合は、一部屋あたりの在室人数を減らすことで、一人あたりの必要換気量を確保することも可能であること。
②窓の開放による自然換気
- ・30分に1回程度、数分間程度、窓を全開。
- ・複数の窓があれば、二方向の壁の窓を開放。
換気手法について
換気の方式は大きく分けて2種類ありますが、空気の流れを制御することができ、より確実な換気が期待できる第1種換気方式をおすすめします。
■第1種換気方式
換気扇など機械により、給気・排気を行う方式。空気が循環し、隅々まで新鮮な空気がいきわたります。
■第3種換気方式
排気のみ機械で行い、給気は給気口で自然に行う方式。低コストですが、空気の流れを制御しにくく効率よく換気されません。
※負圧：気圧が低い状態。機械排気で空気を抜くことで発生する負圧を利用して、室内に給気する。
※換気の方法には他に給気のみを機械で行う第2種換気方式もございます。
国や自治体からの補助金情報を
ご紹介しています。
新築におすすめ！
熱交換気ユニットラインアップ
| 天井埋込形 | |||
|---|---|---|---|
| タイプ | 機 種 | ||
|
マイコンタイプ （100V／単相200V） |
MZD12 シリーズ |
|
| 用途・特長 | |||
| 事務所やテナントビル、学校、店舗などさまざまな用途で使用可能。天井内設置で天井のインテリアを損なわず、設置融通性が大きい。 | |||

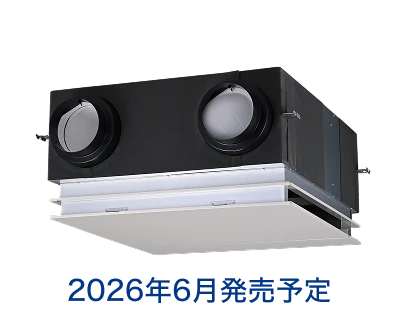

| カセット形 | |||
|---|---|---|---|
| タイプ | 機 種 | ||
|
マイコンタイプ （100V／単相200V） |
MZB12 シリーズ |
|
| 用途・特長 | |||
| 事務所やテナントビル、学校、店舗などさまざまな用途で使用可能。カセット式なのでダクト施工は室外側のみ。 | |||
