EYFLA5［無線対応］
製品スペック
充電インパクトドライバー
EYFLA5［無線対応］
独自のアルゴリズムを搭載
打撃回数補正でトルクが安定
※電池パックは別売です。
適用ビット

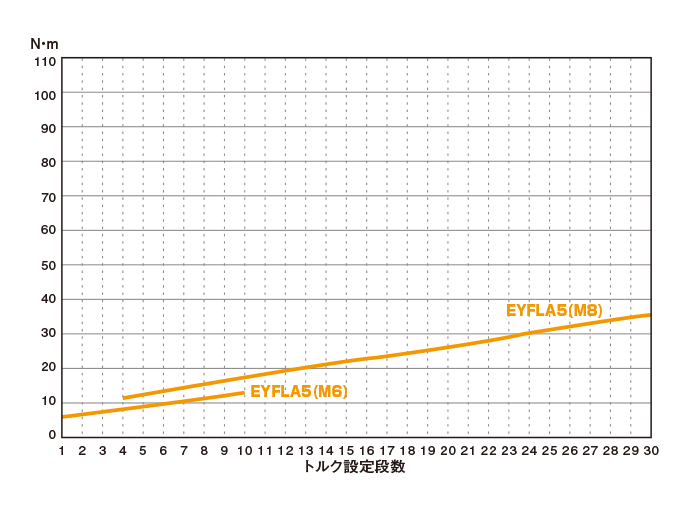

締付トルク目安表
| 10.8V充電インパクトドライバー | |||||
|---|---|---|---|---|---|
| 管理番号 | 受信機EYFR02対応 | 受信機TW800シリーズ対応 | |||
| EYFLA5AR | EYFLA5NR | EYFLA5AH | EYFLA5NH | ||
| 適用ビット・レンチ寸法 | 片頭 9mm 両頭 12mm |
片頭 13mm 両頭 16mm |
片頭 9mm 両頭 12mm |
片頭 13mm 両頭 16mm |
|
| おすすめ作業 | M6（高カボルト） M8（普通～高力ボルト） |
||||
| 最大締付トルク （Fモード、3秒締付時） |
約90N・m （M14ボルト） |
||||
| トルク制御機能作動範囲※1 | 約6～30N・m （約53～266in.lbs.） |
||||
| トルク設定段数 | 30段階＋F（トルク制御機能解除モード） | ||||
| 着座判定レベル設定段数 | 2段階（L1/L2） | ||||
| トルク精度 | ±25％※2 | ||||
| 回転数（単位：回転/分） | 目盛1：0～1,300 目盛2：0～1,450 目盛3：0～1,550 目盛4～30・F：0～2,300 |
||||
| 打撃数（単位：回/分） | 目盛1：0～2,500 目盛2：0～2,800 目盛3：0～3,000 目盛4～30・F：0～3,600 |
||||
| 質量※3 （重量） |
EYFB33装着時 | 約1.35kg | |||
| EYFB32装着時 | 約1.15kg | ||||
| 本体 寸法 |
全長 | 約158mm | |||
| 全高 | 約248mm（EYFB33）、約231mm（EYFB32） | ||||
| 全幅 | 約59mm（電池パック最大幅約75mm） | ||||
| 振動3軸合成値 | 10.5m/s2 | ||||
| 機能※4 | 打撃回数補正 機能 |
● | |||
| LEDライト | ●（ON/OFFスイッチ付、5分後自動消灯） | ||||
| 締付確認ランプ | ●（締付完了：緑点灯、締付未完了：赤点灯） | ||||
| 2度締め防止機能 | ●（0〜3秒まで0.1秒刻みで設定可能） | ||||
| 電池残量ランプ | ●（3段階） | ||||
| 電源自動停止 機能 |
● | ||||
| 作業量・作業スピード※1 （目安・フル充電で） |
約1,100本・約0.8秒/本（EYFB33） 約540本・約0.8秒/本（EYFB32） ＜M8：23N・m、トルク設定段数22＞ |
||||
| 充電時間 | 実用充電：約30分、フル充電：約45分（EYFB33） 実用充電：約30分、フル充電：約35分（EYFB32） |
||||
- 本データは当社測定条件のもとで測定した参考値です。実際の作業では、周囲条件（締付ボルト・部材・固定方法等）により、変化します。実作業での事前確認をおすすめします。
- 締付トルク5N・m以上での当社測定条件による目安値です。
- 質量は0.05kgきざみで表示しています。
- 詳しくはカタログをご参照ください。
製品の特長
トルク換算
2つのセンサーでインパクト打撃間の
モータ速度・回転量変化を検出し、
当社独自のアルゴリズムでトルクに換算。
着座判定
電池
電池電圧が下がっても、
打撃回数で補正しトルクが安定
1 打撃回数補正機能
リチウムイオン電池の電圧低下によりモーター回転速度が低下した場合、打撃エネルギー不足分を計算して打撃数で補正します。
2 電源自動停止機能
電池電圧が大きく低下する前に電源を自動で停止。充電された電池パックを取り付けるまでスイッチを引いても動きません。
別売品
10.8Vリチウムイオン電池パック
EYFB33
（3.8Ah）
EYFB32
（2.0Ah）
10.8V電池プロテクター
EZFA02-H
（EYFB33用）
EZFA03-H
（EYFB32用）
本体プロテクター
EZFA01-A（青）
EZFA01-Y（黄）
EZFA01-H（グレー）
EZFA01-D（橙）
EZFA01-G（緑）
ワイヤレスリモコン
EYFA31
トルク制御機能付シリーズ用
スクリュードライバーシリーズ用
急速充電器
EZ0L81
スライドリチウム電池専用
