EYFMA2［無線対応］
製品スペック
充電インパクトレンチ
EYFMA2［無線対応］
新トルク制御機能により高精度な締付け品質を実現
※電池パックは別売です。

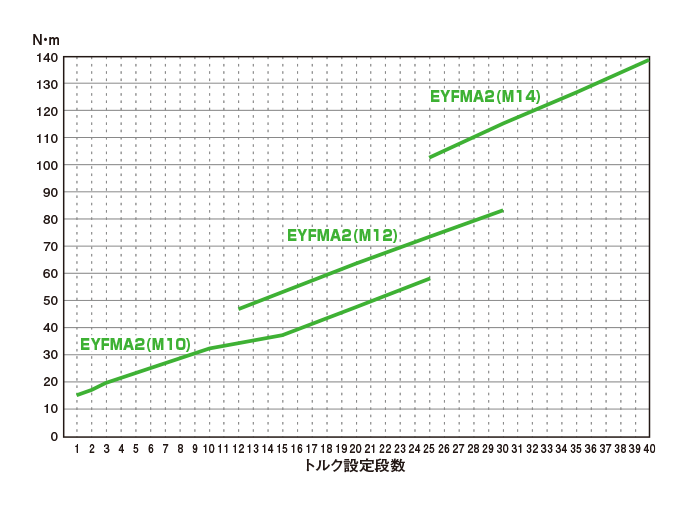

締付トルク目安表
| 14.4V充電インパクトレンチ | ||||
|---|---|---|---|---|
| 管理番号 | 受信機EYFR02対応 | 受信機TW800シリーズ対応 | ||
| EYFMA2CR | EYFMA2CH | |||
| 適用ビット・レンチ寸法 | □12.7mm （ブレ防止ソケット対応） |
|||
| おすすめ作業 | M10（高力ボルト） M12（普通～高力ボルト） M14（普通ボルト） |
|||
| 最大締付トルク （Fモード、3秒締付時） |
約185N・m （M16ボルト） |
|||
| トルク制御機能作動範囲※1 | 約25～120N・m （約221～1,061in.lbs.） |
|||
| トルク設定段数 | 40段階＋Fモード（トルク制御解除モード） | |||
| 着座判定レベル設定段数 | 7段階（L1～L7） | |||
| トルク精度 | ±20％※2 | |||
| 回転数（単位：回転/分） | 0～2,300 | |||
| 打撃数（単位：回/分） | 0～2,900 | |||
| 質量※3 （重量） |
EYFB41装着時 | 約1.4kg | ||
| EYFB42★・EYFB43装着時 | 約1.65kg | |||
| 本体 寸法 |
全長 | 約172mm | ||
| 全高 | 約250mm（EYFB42★・EYFB43装着時）、 約232mm（EYFB41） |
|||
| 全幅 | 約59mm（電池パック最大幅 約75mm） | |||
| 振動3軸合成値 | 6.9m/s2 | |||
| 機能※4 | 打撃力一定機能 | ● | ||
| 2度締め防止機能 | ● | |||
| 電源自動停止機能 | ● | |||
| 斜め締め低減機能 | ●（ON/OFFの設定可能） | |||
| 締付時間お知らせ機能 | ●（1～99時間まで1時間刻みで設定可能） | |||
| 締付不良お知らせ機能 | ●（0～3秒まで0.1秒刻みで設定可能） | |||
| スピードコントロール 設定機能 |
●（ON/OFFの設定可能） | |||
| シャットオフ未検出時間設定 | ●（0.1～3秒まで0.1秒刻みで設定可能） | |||
| 使用ソケット長対応 打撃速度設定 |
●（高速/中速/低速の3モードから選択可能） | |||
| 電池残量ランプ | ●（3段階） | |||
| 吊り下げ対応 | ● | |||
| 作業量・作業スピード※1 （目安・フル充電で） |
約270本・約0.8秒/本（EYFB41） 約600本・約0.8秒/本（EYFB42★） 約510本・約0.8秒/本（EYFB43） ＜M12・71N・m、トルク設定段数22＞ |
|||
| 充電時間 | 実用充電：約30分、フル充電：約35分（EYFB41） 実用充電：約40分、フル充電：約55分（EYFB42★） 実用充電：約34分、フル充電：約44分（EYFB43） |
|||
- 本データは当社測定条件のもとで測定した参考値です。実際の作業では、周囲条件（締付ボルト・部材・固定方法等）により、変化します。実作業での事前確認をおすすめします。
- 締付トルク5N・m以上での当社測定条件による目安値です。
- 質量は0.05kgきざみで表示しています。
- 詳しくはカタログをご参照ください。
- ★がついている品番は、生産終了商品です。
製品の特長
着座レベル細かくなることによる着座精度向上
新トルク制御機能により精度向上を実現
トルク精度試験データ モデル：EYFMH2
| ボルトサイズ | 回数段階 | 1 | 2 | 3 | 4 | 5 | 26 | 27 | 28 | 29 | 30 | 平均 | 精度 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M10 | 1 | 14.2 | 16.1 | 14.8 | 14.7 | 15 | 〜 | 15.3 | 15.1 | 15.1 | 15.1 | 15.3 | 15.1 | 9.7% |
| 2 | 31.1 | 31.8 | 31 | 31.7 | 31.8 | 32 | 31.7 | 30.7 | 32.2 | 30.6 | 31.5 | 5.4% | ||
| M12 | 3 | 55 | 55 | 55 | 55 | 56 | 55 | 55 | 55 | 55 | 55 | 55.1 | 1.7% | |
| 4 | 80 | 81 | 82 | 81 | 82 | 83 | 82 | 83 | 82 | 81 | 81.7 | 3.5% | ||
| M14 | 5 | 117 | 118 | 113 | 117 | 118 | 118 | 119 | 117 | 118 | 116 | 117.1 | 4.3% | |
| 6 | 131 | 132 | 134 | 134 | 136 | 134 | 134 | 134 | 133 | 137 | 133.9 | 3.9% |
- 本データは当社測定条件のもとで測定した参考値です。実際の作業では、周囲条件（締付ボルト・部材・固定方法等）により、変化します。実作業での事前確認をおすすめします。
角度センサー
高精度角度センサー搭載
打撃力一定機能
打撃力一定機能でトルクが安定
1 打撃力一定機能
電池残量に影響されず打撃エネルギーが一定。
2 電源自動停止機能
電池電圧が大きく低下する前に電源を自動で停止。充電された電池パックを取り付けるまでスイッチを引いても動きません。
別売品
14.4Vリチウムイオン電池パック
EYFB41
（2.0Ah）
EYFB42★
（4.2Ah）
EYFB43
（4.0Ah）
14.4V電池プロテクター
EYFA04-H
（EYFB42・EYFB43用）
EYFA06-H
（EYFB41用）
本体プロテクター
EYFA13-A（青）
EYFA13-Y（黄）
EYFA13-H（グレー）
EYFA13-D（橙）
EYFA13-G（緑）
ワイヤレスリモコン
EYFA31
トルク制御機能付シリーズ用
スクリュードライバーシリーズ用
吊下げ金具
EYFA40
バランサー専用
急速充電器
EZ0L81
スライドリチウム電池専用
- ★がついている品番は、生産終了商品です。
