クリーンルームに必須の気密性維持に配慮

一体型LEDベースライト「iDシリーズ」のクリーンルーム向け照明器具です。気密性維持に配慮した構造と空調気流を阻害しにくい流線形状を採用。塵埃侵入や危険物質・細菌等の室外流出を防ぐクリーンルームに最適です。紫外線カットに配慮した黄色タイプもご用意。

クリーンルームとは

クリーンルームには、機械・電子工業などに用いられるインダストリアルクリーンルーム(ICR)と医療・薬品関連などに用いられるバイオロジカルクリーンルーム(BCR)に分類され、前者は主に室内加圧(陽圧)することで塵埃侵入を防ぎ、後者は室内加圧(陽圧)して無埃・細菌侵入を防ぐ場合と室内減圧(陰圧)により危険物質・細菌などの室外流出を防ぎます。

クリーンルームとはの画像

クリーンルームに必須の気密性維持に配慮

クリーンルーム室内の加圧(減圧)を維持するため、すべてのLEDクリーンルーム向け照明器具で電源挿入部とボルト施工部に対しブッシングなどによる室内気密性の維持に配慮しています。また、外周にパッキンを施し、塵や埃のたい積(侵入)に配慮した構造の器具もご用意しています。

■機密性テストデータ

機密性テストデータのグラフ画像

気密性に配慮したLEDクリーンルーム向け照明器具の背面構造

LEDクリーンルーム向け照明器具の背面構造の画像
LEDクリーンルーム向け照明器具の背面構造の画像

※イラストはイメージ

塵埃の浸入に配慮したLEDクリーンルーム向け照明器具の枠構造

LEDクリーンルーム向け照明器具の枠構造の画像

※イラストはイメージ

省メンテナンス

光束維持時間の長いLED(40000時間)を採用することによって、従来蛍光灯器具より、保守・メンテナンス作業が軽減できます。

空調気流を阻害しにくい、流線形状を採用

クリーンルームではフィルターで濾過された清浄な空気が一定方向に流れています。照明器具で気流の流れを乱さないよう流線形のデザインを採用。また、塵や埃がたまりにくい構造です。

スムーズな気流

スムーズな気流の画像

①クリーンルーム用照明器具

乱れた気流

乱れた気流の画像

②・③一般的な照明器具



乱れた気流の画像

省施工

iDシリーズ直付型器具は、本体の電源&ボルト施工で室内の気密性も同時にかんたん確保。薄型・軽量構造で搬入もらくらく。既設蛍光灯器具からの改修にも配慮した形状です。

■リニューアルと省施工に配慮した直付け型器具

バイオロジカルクリーンルーム向けLED照明の品揃え

バイオロジカルクリーンルームとは

iDシリーズ直付型器具は、本体の電源&ボルト施工で室内の気密性も同時にかんたん確保。薄型・軽量構造で搬入もらくらく。既設蛍光灯器具からの改修にも配慮した形状です。

バイオロジカルクリーンルームのイメージ画像

直接洗浄(防噴流)機能

防噴流型は器具下面からの水の直接噴射にも耐える構造を採用。洗浄や作業工程の中で、器具下面に水がかかる部位におすすめです。(直接噴射で洗浄する場合は必ず防噴流型をご使用ください)

  • 天井と本体間はコーキングなどで密閉してください。
  • 防噴流レベルはIPグレードの第2特性数字の「5」レベルです。機械洗浄機などを使用した非常に強力な水では洗浄しないでください。
  • 噴射できる水の強さの目安が0.3kgf/cm2以下です。目安は約0.7mの高さから約3.0mまで届く程度の強さです。(ノズル内径6.3mm)
  • 防噴流型以外は直接噴射洗浄できません。
リニューアルと省施工に配慮した直付け型器具

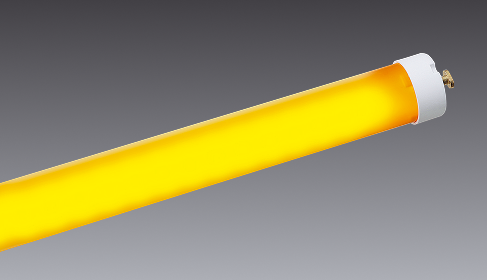

紫外線カットに配慮した黄色タイプの光も品揃え

500nm以下の短波長を遮断した光色も品揃え。紫外線(短波長)による影響が懸念される食品・薬品・化学・植物工場におすすめです。感光材料を使用する半導体工場(フォトレジスト工程)のクリーンルームでもご使用いただけます。

■従来光源との分光分布比較(同光束)

直接洗浄(防噴流)機能のイメージ画像

iDシリーズ 紫外線遮断 黄色タイプライトバー ライトバー

紫外線遮断 黄色ライトバー は、旧Hf32形蛍光灯「半導体工場用(純黄色)ランプ」と同等レベルの光束(約2000 lm)です。

NNL4400EYP LE9s

NNL4400EYT LE9の画像
  • サイズ:40形
  • 明るさタイプ:4000 lmタイプ
  • 調光/非調光:非調光
  • 「 明るさタイプ」はライトバーの電気(電力)性能を表しています。
  • 半導体工場用蛍光ランプと比較し、黄色味が異なります。
