PiPit調光対応、LED高天井用照明器具。かんたん無線調光PiPit調光シリーズ　省施工にこだわったPiPit調光シリーズ。LED高天井用照明器具でもラインアップ。昼光連動で節電PiPit＋（ピピッとプラス）セパレートセルコンAタイプ（直付）。一括で調光PiPit＋（ピピッとプラス）ハンディライコン。シーンを記憶再生ライトマネージャーFx（シーンをワンタッチで再生させたい場合に必要です。）

体育館などで無線調光をしたい場合のパナソニックの高天井用照明器具。無線調光型なので信号線工事が不要です。イベントや災害避難時等の用途に応じた調光制御が可能です。12ｍ程度までの高天井に設置できます。
水銀灯1000形相当以上、水銀灯700形相当以下の明るさに対応した商品をラインアップしています。

商品ラインアップ

商品一覧

共通項目

コントローラ・ハンディライコン

システム設置条件と通信距離の注意点

通信補助機

オプション

商品一覧

水銀灯700形×2相当（5000形）
器具 写真：水銀灯700形×2相当（5000形）
配光タイプ 中角

NYM20246 RZ2 V

広角

NYM20256 RZ2 V

価格

受希望小売価格 461,200円（税抜）

仕様
  • 調光：約5〜100%連続
  • 電圧：200〜242V対応
  • 全光束：50,400 lm
  • 消費電力：276.2W
  • 消費効率：182.4 lm/W
  • 質量：4.7kg
寸法図 寸法図：水銀灯700形×2相当（5000形）
マルチハロゲン灯1000形相当（4000形）
器具 写真：マルチハロゲン灯1000形相当（4000形）
配光タイプ 中角

NYM20245 RZ2 V

広角

NYM20255 RZ2 V

価格

受希望小売価格 385,300円（税抜）

仕様
  • 調光：約5〜100%連続
  • 電圧：200〜242V対応
  • 全光束：42,300 lm
  • 消費電力：231.2W
  • 消費効率：182.9 lm/W
  • 質量：4.7kg
寸法図 寸法図：マルチハロゲン灯1000形相当（4000形）
水銀灯1000形相当（3000形）
器具 写真：水銀灯1000形相当（3000形）
配光タイプ 中角

NYM20244 RZ2 V

広角

NYM20254 RZ2 V

価格

受希望小売価格 259,900円（税抜）

仕様
  • 調光：約5〜100%連続
  • 電圧：200〜242V対応
  • 全光束：32,000 lm
  • 消費電力：176.1W
  • 消費効率：181.7 lm/W
  • 質量：4.0kg
寸法図 寸法図：水銀灯1000形相当（3000形）
水銀灯700形相当（2500形）
器具 写真：水銀灯700形相当（2500形）
配光タイプ 中角

NYM20243 RZ2 V

広角

NYM20253 RZ2 V

価格

受希望小売価格 219,700円（税抜）

共通項目
  • 調光：約5〜100%連続
  • 電圧：200〜242V対応
  • 全光束：25,000 lm
  • 消費電力：136W
  • 消費効率：183.8 lm/W
  • 質量：2.8kg
寸法図 寸法図：水銀灯700形相当（2500形）
マルチハロゲン灯400形相当（2000形）
器具 写真：マルチハロゲン灯400形相当（2000形）
配光タイプ 中角

NYM20242 RZ9 V

広角

NYM20252 RZ9 V

価格

受希望小売価格 197,800円（税抜）

仕様
  • 調光：約5〜100%連続
  • 電圧：100〜242V対応
  • 全光束：21,300 lm
  • 消費電力：113W
  • 消費効率：188.4 lm/W
  • 質量：2.8kg
寸法図 寸法図：マルチハロゲン灯400形相当（2000形）
水銀灯400形相当（1500形）
器具 写真：水銀灯400形相当（1500形）
配光タイプ 中角

NYM20241 RZ9 V

広角

NYM20251 RZ9 V

価格

受希望小売価格 153,000円（税抜）

仕様
  • 調光：約5〜100%連続
  • 電圧：100〜242V対応
  • 全光束：16,000 lm
  • 消費電力：84.6W
  • 消費効率：189.1 lm/W
  • 質量：2.4kg
寸法図 寸法図：

共通項目

仕様
  • LED内蔵・電源ユニット内蔵
  • 本体：アルミ
  • パネル：ポリカーボネート（透明）
  • アーム：亜鉛鋼板
  • 直付型
  • 片側30°までの傾斜天井に取付可能
  • 落下防止ワイヤー付
  • 制御方式：無線通信920MHz帯（PiPit）
  • 光束維持時間60000時間（光束維持率85％）
  • 昼白色5000K
  • グリーン購入対象商品

Ra70調光ライコン別売
注意事項
  • 適合調光器をご使用ください。
  • 器具の取付周囲温度が−10〜40℃でご使用ください。
    一時的に50℃まで上昇する場所でも使用は可能ですが、継続使用されますと、
    部品劣化による短寿命や光束低下の原因となりますので、ご遠慮ください。
    50℃以上では使用できませんのでご了承ください。
  • LEDユニットには、設計上、LEDを搭載せず消灯されている部分があります。予めご了承ください。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

コントローラ・ハンディライコン

PiPit＋セパレートセルコンAタイプ（直付）
使用器具 調光調色T/U付明るさセンサ（電波式）露出型用防球ガードの商品画像
品番・価格

NQ23185K

○希望小売価格：26,200円（税抜）

仕様
  • 寸法：幅Φ134・高122
  • 定格電圧：AC100～242V
  • 適合負荷：当社製デジタル調光LED照明器具（起動方式RZ）
  • 制御方式：無線通信（920MHz帯）
  • 通信距離：見通し約20m
  • センサ：明るさセンサ＜連続調光＞
  • 外部接点入力：無電圧a接点 固定調光×1、デマンドコントロール×2（ DC12V 10ｍA ON/OFF）
備考
  • 水平天井直付専用
  • マルチ調光調色システム連携対応
  • 設定作業には別売のPiPit＋ハンディライコン（NK23091）が必要です。
注意事項
  • この商品は、ご使用前に各種設定作業が必要です。
    調整費については施工店にご相談ください。
  • 組み合わせる照明器具などは必ず当社製をご使用ください。
  • 天井高さ6m以上に取り付ける場合は、PiPit＋セパレートセルコン（直付）用天井取付金具（NK23060）を用いてボルト施工してください。
  • 周囲温度­－10～40°Cでご使用ください。
    （一時的に50°Cまで上昇する場所でも使用可能です。）
PiPit＋ハンディライコン
使用器具 PiPit＋ハンディライコンの商品画像
品番・価格

NK23091

○希望小売価格：13,600円（税抜）

仕様
  • 単4アルカリ電池×2本同梱
  • リモコンホルダ同梱
  • 対応機種： PiPit＋コントローラ、PiPitコントローラ、当社製デジタル調光LED照明器具（起動方式RZ）
備考
  • 紛失防止として壁掛け収納ができます。
注意事項
  • 密集して設置した場合には、複数の器具が同時に操作・設定されることがあります。その場合は、PiPit＋ハンディライコンをLED照明器具に近づけて操作してください。
  • 通信距離は信号を受信する器具により異なりますので、器具の商品図面・取扱説明書をご確認ください。
  • 近傍にPiPit＋以外の当社製センサー機器（セパレートセルコンシリーズなど）がある場合、誤動作することがあります。

PiPit＋ハンディライコンの寸法図

■ご使用上の注意

  • PiPit＋ハンディライコンで、PiPit＋セパレートセルコンAタイプと制御したい照明器具の設定(ペアリング設定)の作業を必ず実施してください。
  • PiPit＋セパレートセルコンAタイプとペアリングされた照明器具は、ハンディライコンで直接調光操作できません。
  • 照明器具との無線通信が遮断された場合、照明器具は状態を保持します。
    ただし、照明器具が消灯状態の場合のみ通信遮断されてから60秒後に100％点灯します。
    ⻑時間「消灯」を継続させる場合は、別途電源スイッチで照明器具の電源を遮断してください。
  • 外部入力信号で複数のPiPit＋セパレートセルコンAタイプを一斉に調光させた場合に、照明器具の動作(調光、点灯/消灯)にバラツキがでたり、連続的な調光動作にならない場合があります。
  • センサ検知範囲内の反射率が大幅に変化する場合（人が密集する場合等）には光出力が変化することがあります。
  • PiPit＋セパレートセルコンAタイプのペアリング設定後にライトマネージャーFxにてシーン設定を実施してください。
ライトマネージャーFx（4回路）
使用器具 ライトマネージャーFx（4回路）の商品画像
品番・価格

NQ28841K

○希望小売価格：100,000円（税抜）

仕様
  • 定格電圧：AC100V
  • 調光回路数： 4回路
  • 記憶シーン数： 8シーン（ただし5～8シーンの記憶にはシーン選択子器またはワイヤレスリモコンが必要）
  • 操作シーン数： 4シーン＋OFF
  • フェード時間： 0秒～59秒、1分～99分
  • マスター調光アップ／ダウンボタン付
  • カバー（クールホワイト）
  • プレート（クールホワイト）
  • 適合スイッチボックス：JIS 4コ用金属製（カバー付）
  • 適合リモコン操作器：NK28658
  • 適合セルコン：NQ23185K、NQ23171Z
注意事項
  • 断熱施工時は負荷接続台数制限の70％以下でご使用ください。
  • 盤内に設置する場合は屋内かつ本器専用にしてください。
ライトマネージャーFx（6回路）
使用器具 ライトマネージャーFx（6回路）の商品画像
品番・価格

NQ28861K

○希望小売価格：130,000円（税抜）

仕様
  • 定格電圧：AC100V
  • 調光回路数： 6回路
  • 記憶シーン数： 8シーン（ただし5～8シーンの記憶にはシーン選択子器またはワイヤレスリモコンが必要）
  • 操作シーン数： 4シーン＋OFF
  • フェード時間： 0秒～59秒、1分～99分
  • マスター調光アップ／ダウンボタン付
  • カバー（クールホワイト）
  • プレート（クールホワイト）
  • 適合スイッチボックス：JIS 5コ用金属製（カバー付）
  • 適合リモコン操作器：NK28658
  • 適合セルコン：NQ23185K、NQ23171Z
注意事項
  • 断熱施工時は負荷接続台数制限の70％以下でご使用ください。
  • 盤内に設置する場合は屋内かつ本器専用にしてください。
信号線式ライコン（電源スイッチ付）
使用器具
  • 信号線式ライコン（1回路）の商品画像
  • 信号線式ライコン（1回路）の寸法図
品番・価格

NQ21506

○希望小売価格：37,500円（税抜）

仕様
  • プレート別売
  • 定格電圧：AC100〜242V
  • 周囲温度：0〜35°C
  • 制御電源ユニット台数：50台まで
  • 連接台数：5台まで
  • 適合スイッチボックス： JIS 1コ用金属製（カバー付）、樹脂製スイッチボックス（深型）
  • 適合負荷：当社製信号線式連続調光型 LED照明器具
  • 定格容量：15A
注意事項
  • リモコンを内蔵した照明器具、調光信号入力端子の無い照明器具、他の調光制御機器との組み合わせはできません。

システム設置条件と通信距離の注意点

照明器具は、PiPit＋セパレートセルコンAタイプから見通し距離※20m以内に設置してください。

  • 見通しとは、PiPit＋セパレートセルコンAタイプから照明器具が直視できる状態です。

障害物のない開放空間の場合は、見通し距離以上の通信も可能（体育館35m以内）ですが、使用環境により異なるため、以下の通信距離の注意点に沿って取り付けてください。

天井コントローラの場合

天井コントローラを取り付けたイラスト
通信距離の例を示した図

●下記のような使用環境では、電波ノイズを受けたり電波の到達距離が短くなります。

このような場合は動作しないことがありますのでご注意ください。

  • 内装変更で遮蔽物が介在するなど、通信環境が変化した場合。
  • PiPit＋セパレートセルコンAタイプまたは照明器具の近くで、モーターや稼動機器が動作する場合。
  • 同じ周波数(920MHz)を使用するシステムが付近に設置されている場合。

明るさセンサの設置条件

センサの検知エリア

高さ2.5m～15mで約φ4mを重点的に検知しています。

●配置上のご注意

  • 制御は、センサの検知範囲内からの反射光でおこなっています。
  • 昼光利用のため、PiPit＋セパレートセルコンAタイプを窓際に設置する場合は、窓からの距離は2m以上離してください。
    壁面近傍に設置された場合は、壁面の反射光の影響を受け、制御したい場所の明るさを適正に制御できない場合があります。
  • センサ検知範囲内に高い什器などが配置された場合、検知範囲内の反射率が変化するため、制御したい場所の明るさを適正に制御できない場合があります。

ハンディライコン 操作のご注意

ハンディライコンの操作範囲を示したイラスト

リモコン操作はPiPit＋セパレートセルコンAタイプ・照明器具ともに、真下（半径1m以内）で操作してください。

■設計上のご注意

  • PiPit調光シリーズコントローラは屋内専用です。屋外では使用しないでください。
  • PiPit調光シリーズコントローラから見通し20mの範囲でLED照明器具を設置してください。
  • PiPit調光シリーズコントローラとLED照明器具の間に障害物がある、又は見通せない場合は通信補助器を設置してください。
  • 通信補助器はPiPit調光シリーズコントローラとLED照明器具が見通せる場所に設置してください。
  • 到達範囲内でも電波の特性により電波が弱くなる場所がありますので注意してください。
  • PiPit調光シリーズの天井埋込のコントローラと通信補助器は設備プレート（金属製）への取り付けはできません。

＜お願い事項＞

「PiPit＋ハンディライコン」は必ずお買い求めください。設定の解除、通信補助器を含む制御器の追加や調光率設定の際に必要となります。

使用上の不明な点は、よくあるご質問(FAQ) を参照ください。

通信補助機

壁付タイプ
使用器具 壁付タイプNK23010の商品写真
品番・価格

NK23010

○希望小売価格：33,200円（税抜）

仕様
  • 寸法： 幅160・高120・奥行30
  • 定格電圧： 100～242V
    （ 付属電源ケーブルは100V専用）
取付方法
  • 壁掛け金具による壁面直取り付け
天井取付タイプ
使用器具 天井取付タイプNK23081の商品写真
品番・価格

NK23081

○希望小売価格：25,600円（税抜）

仕様
  • 寸法：幅Φ134・高122
  • 定格電圧：100～242V
取付方法
  • 水平天井直付専用
注意事項
  • 天井高さ6m以上に取り付ける場合は、PiPit＋セパレートセルコン（直付）用天井取付金具（NK23060）を用いてボルト施工してください。
共通仕様
  • 適合負荷： 当社製デジタル調光LED照明器具（起動方式RZ）
  • 制御方式： 無線通信（920MHz帯）
  • 通信距離： 見通し約20m
注意事項
  • 通信補助器はPiPit調光シリーズコントローラと照明器具が見通せる場所に設置してください。

【使用のご注意】

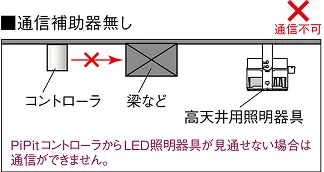

通信補助器なしは通信不可。PiPitコントローラからLED照明器具が見通せない場合は通信ができません。

通信補助器をご使用ください

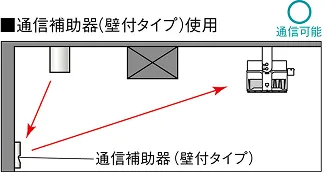

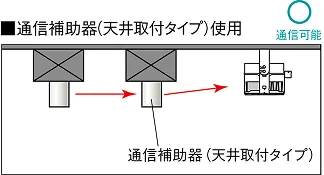

通信補助器の壁付タイプか天井取付タイプ使用は通信可能。
  • PiPitコントローラからLED照明器具が見通せない場合は通信補助器を設置してください。
  • 通信補助器はPiPitライコンとLED照明器具が見通せる位置に設置してください。

オプション

調光調色T/U付明るさセンサ（電波式）
露出型用防球ガード
使用器具 調光調色T/U付明るさセンサ（電波式）露出型用防球ガードの商品画像
品番・価格

NK23062

○希望小売価格：26,500円（税抜）

仕様
  • 重0.26kg
調光調色T/U付明るさセンサ（電波式）
露出型用天井取付金具
使用器具 調光調色T/U付明るさセンサ（電波式）露出型用天井取付金具の商品画像
品番・価格

NK23060

○希望小売価格：11,300円（税抜）

仕様
  • 落下防止ワイヤー付
  • 重0.92kg
注意事項
  • 天井高さ6m以上にPiPit＋セパレートセルコンAタイプ（NQ23185K）を取り付ける場合は、PiPit＋セパレートセルコン（直付）用天井取付金具を用いてボルト施工してください。

希望小売価格には消費税は含まれておりません。希望小売価格表示のない商品の納期および価格については、お取引先にお問い合わせください。

点検・交換の推奨時期について

  • 交換の推奨時期：10年
  • 点検について：自主点検は1年に1回、専門家による点検は3年に1回

各種アイコンの説明

  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のＬＥＤを主照明にした、高品質、快適性、先進性を備えた商品群です。
  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品
  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
  • Gグリーン購入法適合商品です。
