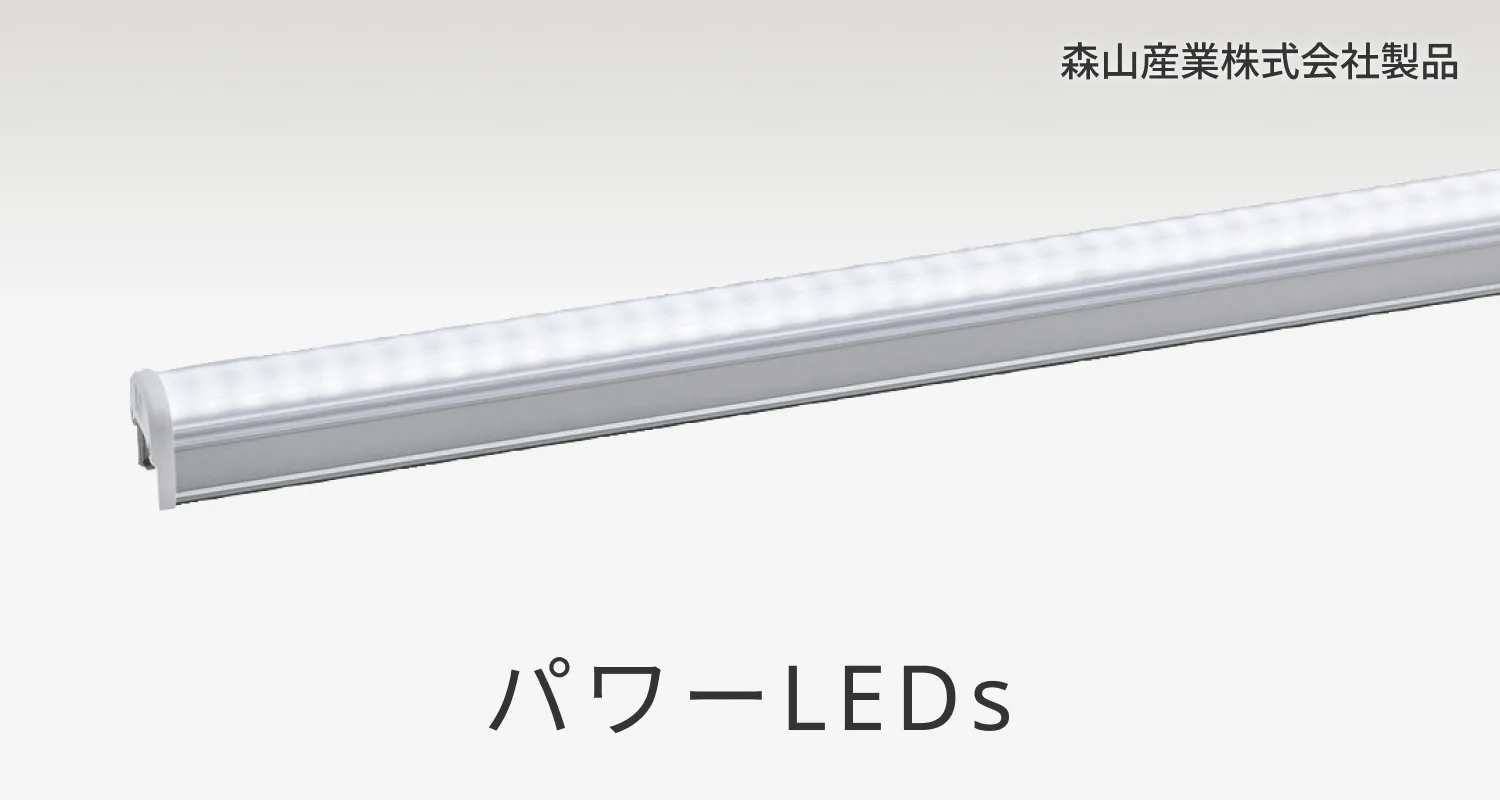

パワーLEDs 100防水 パワーLEDs 200防水非調光 森山産業株式会社製品

レンズ制御による優れた集光性(1/2ビーム角35°)。屋外用 建築化照明器具(電源内蔵タイプ)です。

選べる明るさタイプと配光タイプ

※光束(1m換算値)は3000Kで算出しています。(ない場合は2700K)

配光タイプ 拡散 35° 18°
明るさと商品タイプ 2621 lm 1530 lm 2660 lm 1557 lm 1931 lm
シームレスLEDs 写真

シームレスLEDs®

ソリッドスリムライン 写真

ソリッドスリムライン

パワーLEDs 写真

パワーLEDs

スリムLEDs 写真

スリムLEDs®

パワーLEDsウォールウォッシャー 写真

パワーLEDsウォールウォッシャー

点灯イメージ
点灯イメージ 写真
点灯イメージ 写真
点灯イメージ 写真
点灯イメージ 写真
点灯イメージ 写真
点灯イメージ 写真

コネクター結線で簡単施工

現場での器具送り配線がコネクター結線で簡単に行えます。

コネクター 写真

同梱の取付ホルダで取付け

同梱している取付具をネジで固定し灯具を取り付け可能です。
※下向き取付の場合は、落下防止ストラップ(別売)をご使用ください。

取付図

スムーズで幅広い連続調光性能 位相制御 約5%~100%調光

調光 写真

約5%点灯の場合

調光 写真

100%点灯の場合

密閉した箇所などさまざまな場所への施工に対応

ガラスなどで覆った密閉した場所への施工も可能です。
※施工スペースの寸法規制があります。
※大雨などで冠水する場所では使用しないでください。

  • 設置場所については仕様図、取扱説明書で事前にご確認ください。
設置場所イメージ図

商品ラインアップ

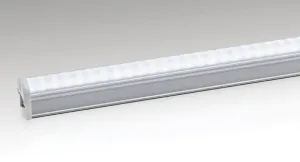

パワーLEDs 100防水 パワーLEDs 200防水非調光 写真

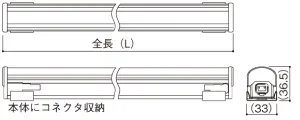

パワーLEDs 100防水 パワーLEDs 200防水非調光 寸法図
調光 パワーLEDs100防水
  L870タイプ L582タイプ L354タイプ

昼白色 5000K
(Ra83)

NTN83580 受注品

(2580 lm・21.0W・122.8 lm/W)

NTN83570 受注品

(1720 lm・14.0W・122.8 lm/W)

NTN83560 受注品

(930 lm・7.6W・122.3 lm/W)

電球色 2700K
(Ra83)

NTN83584 受注品

(2310 lm・21.0W・110.0 lm/W)

NTN83574 受注品

(1540 lm・14.0W・110.0 lm/W)

NTN83564 受注品

(840 lm・7.6W・110.5 lm/W)

共通項目 ●重0.60kg ●重0.43kg ●重0.28kg
非調光 パワーLEDs200防水 ※消費電力、消費効率は100V時のものです。
  L1158タイプ L870タイプ L582タイプ L354タイプ

昼白色 5000K
(Ra83)

NTN83620 受注品

(3440 lm・27.0W・127.4 lm/W)

NTN83610 受注品

(2580 lm・20.0W・129.0 lm/W)

NTN83600 受注品

(1720 lm・13.5W・127.4 lm/W)

NTN83590 受注品

(930 lm・7.0W・132.8 lm/W)

電球色 2700K
(Ra83)

NTN83624 受注品

(3080 lm・27.0W・114.0 lm/W)

NTN83614 受注品

(2310 lm・20.0W・115.5 lm/W)

NTN83604 受注品

(1540 lm・13.5W・114.0 lm/W)

NTN83594 受注品

(840 lm・7.0W・120.0 lm/W)

共通項目 ●重0.79kg ●重0.60kg ●重0.43kg ●重0.29kg
仕様
  • LED内蔵・電源ユニット内蔵
  • 電源ケーブル別売
  • 電圧:100V(パワーLEDs100防水)
    100V/200V(パワーLEDs200防水非調光)
  • 調光範囲:約5~100%(パワーLEDs100防水のみ)
  • 本体:アルミ合金
  • カバー:ポリカーボネート
  • 光源寿命40000時間(光束維持率70%)
  • IP65
  • 連結長:20m

備考

  • 色温度加工対応いたします。(3000K・3500K・4000K)

※取付金具は全て同梱しています。
※納期および価格については、お取引先にお問い合わせください。

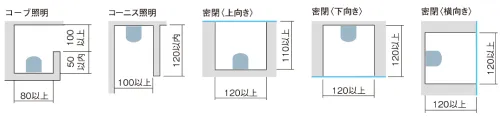

最小施工寸法
(mm)
最小施工寸法図
別売オプション

別売電源ケーブル
NTN87023

  • ケーブル長:1m
  • 1回路に1本必要です。
  • 終端コネクタ付
  • 2〜10mまで1m単位で加工対応いたします。

別売延長ケーブル
NTN87024

  • ケーブル長:1m
  • 2〜10mまで1m単位で加工対応いたします。
  • 器具間を離して連結する場合にお使いください。

別売ストラップ
NTN87026

別売ストラップ写真
  • 落下防止のため、下向き設置の場合にお使いください。
別売適合調光器

別売ライトマネージャーFx
NQ28841K・NQ28861K

システム系統図

システム系統図

※別途信号変換インターフェースNQL10101が必要です。

  • ライトマネージャーFxおよび信号変換インターフェースは屋内に設置してください。
  • Pから始まる品名(P****)は、カスタム対応や使用環境を一部制限したセミスタンダード商品です。発注可能な品番ではありませんのでご注意ください。納期、価格、仕様についてはお取引先までお問い合わせください。
  • この器具は一般屋外用(防雨型)器具です。それ以外の場所では使用しないでください。落下、感電、火災の原因となります。
  • 次の場所では使用しないでください。落下、感電、火災の原因となります。温泉地など腐食性ガスが発生する場所、沿岸地帯など潮風による塩害を受ける場所、振動の強い場所(橋や高架上など)、直射日光や雨があたる場所、大雨などで冠水する場所、器具上部に積雪する場所、業務用浴室やサウナなどの常時高温多湿になる場所、腐食性ガスの発生する場所、塩素を使用するプール、海岸隣接地帯。
  • 電源は屋内電源盤から供給してください。雷による破損の原因となります。
  • 商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。LEDにはバラツキがあるため、LEDユニット内のLED個々および同一商品でも商品ごとに発光色、明るさが異なる場合があります。

● 調光タイプについて

  • 調光型は適合調光器をご使用ください。
  • 調光点灯する場合、防犯カメラなどにちらつきが発生する場合があります。
  • 調光時には、商用電源からのノイズの影響により点滅を起こす可能性がありますので、採用にあたっては確認が必要です。
  • こちらに掲載の商品は、森山産業株式会社の製品です。
  • 以下の状態では使用しないでください。防水性が損なわれ、感電、火災の原因となります。
使用例図
