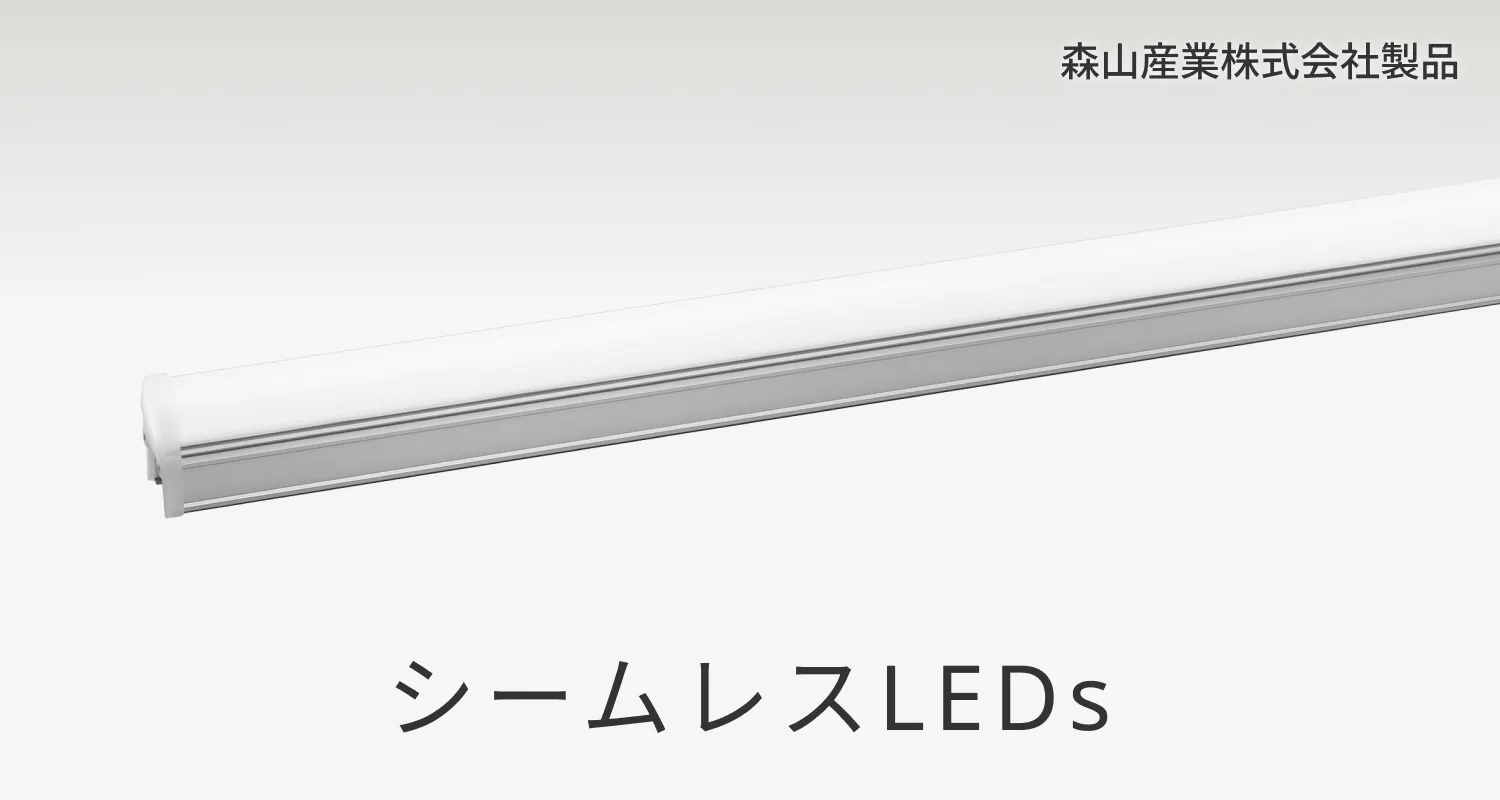

シームレスLEDs 森山産業株式会社製品

連結部もムラのない、つぶつぶ感のないやわらかな光。屋外用 建築化照明器具(電源内蔵タイプ)です。

選べる明るさタイプと配光タイプ

※光束(1m換算値)は3000Kで算出しています。(ない場合は2700K)

配光タイプ 拡散 35° 18°
明るさと商品タイプ 2621 lm 1530 lm 2660 lm 1557 lm 1931 lm

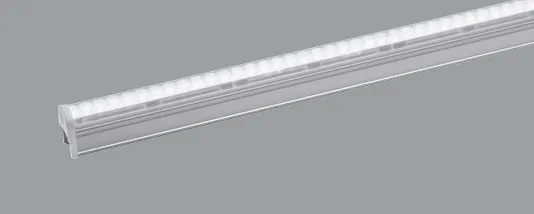

シームレスLEDs 写真

シームレスLEDs®

ソリッドスリムライン 写真

ソリッドスリムライン

パワーLEDs 写真

パワーLEDs

スリムLEDs 写真

スリムLEDs®

パワーLEDsウォールウォッシャー 写真

パワーLEDsウォールウォッシャー

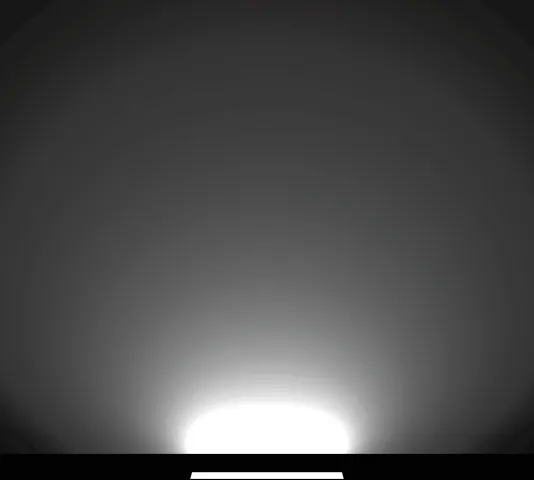

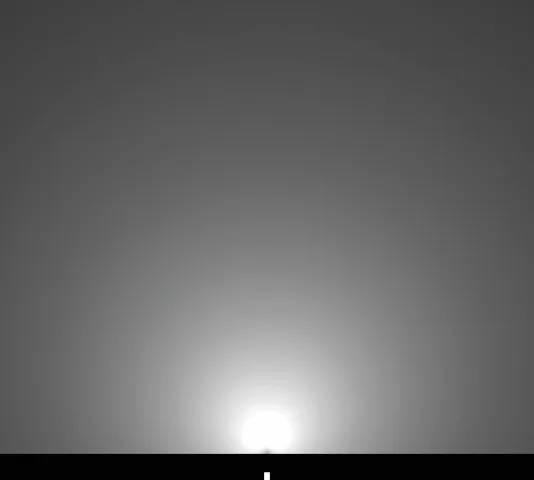

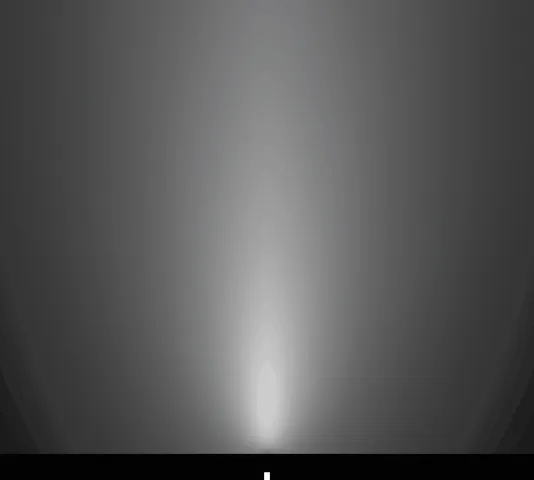

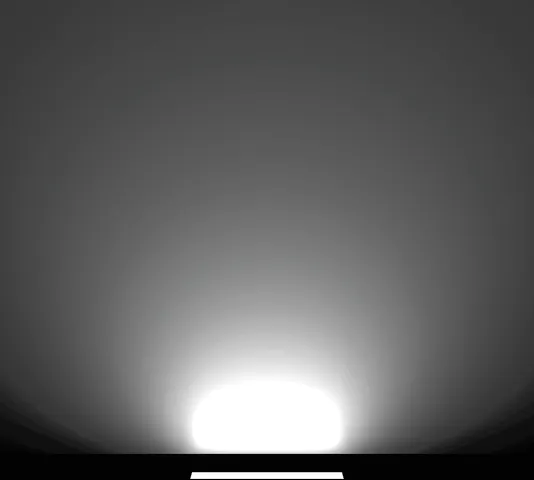

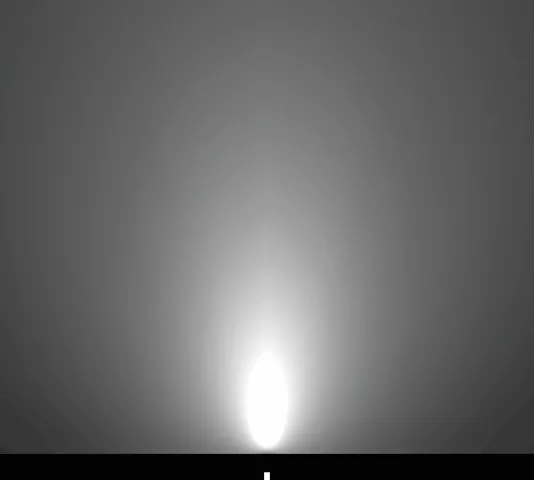

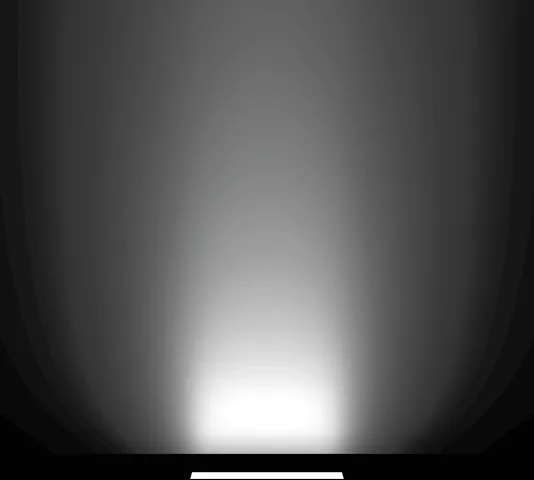

点灯イメージ
点灯イメージ 写真
点灯イメージ 写真
点灯イメージ 写真
点灯イメージ 写真
点灯イメージ 写真
点灯イメージ 写真

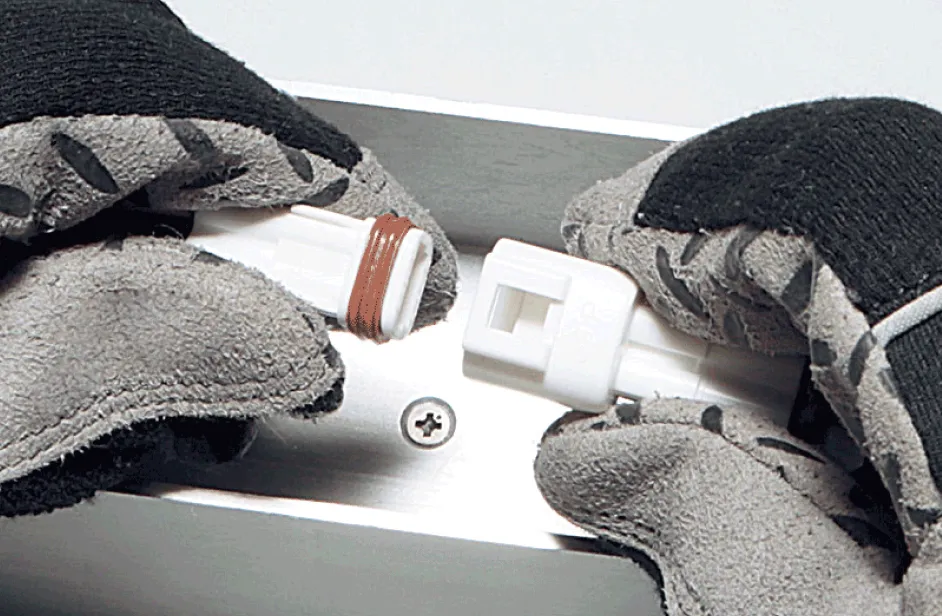

コネクター結線で簡単施工

現場での器具送り配線がコネクター結線で簡単に行えます。

コネクター 写真

同梱の取付ホルダで取付け

同梱している取付具をネジで固定し灯具を取り付け可能です。
※下向き取付の場合は、落下防止ストラップ(別売)をご使用ください。

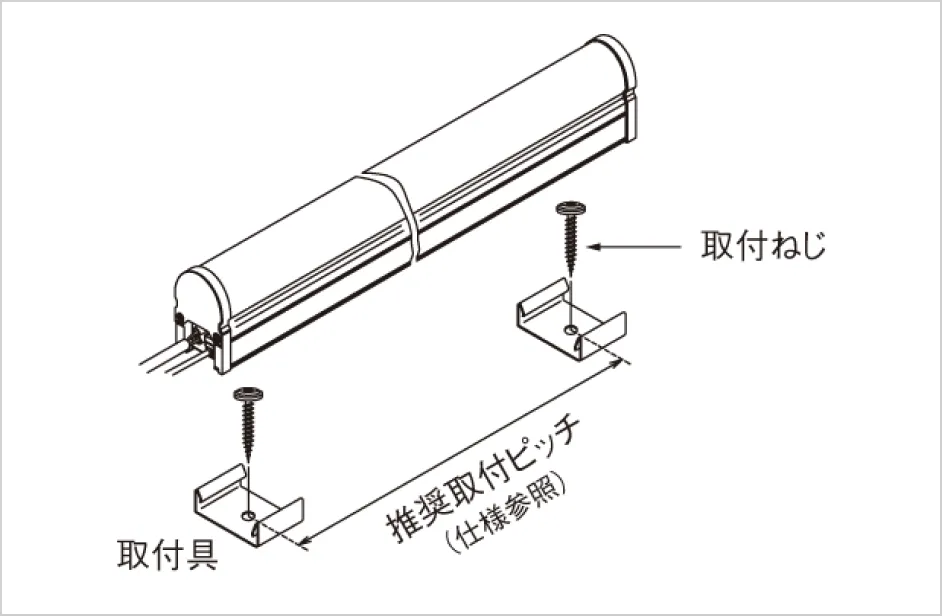

取付図

スムーズで幅広い連続調光性能 位相制御 約5%~100%調光

調光 写真

約5%点灯の場合

調光 写真

100%点灯の場合

密閉した箇所などさまざまな場所への施工に対応

ガラスなどで覆った密閉した場所への施工も可能です。
※施工スペースの寸法規制があります。
※大雨などで冠水する場所では使用しないでください。

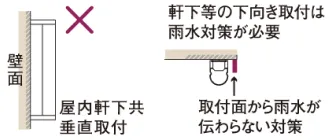

  • 設置場所については仕様図、取扱説明書で事前にご確認ください。

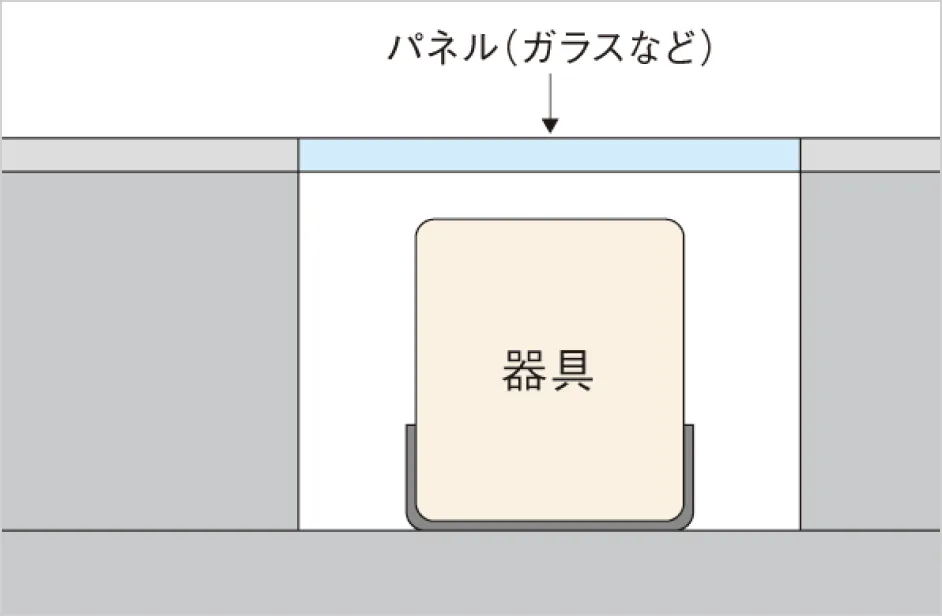

設置場所イメージ図

商品ラインアップ

シームレスLEDs 写真

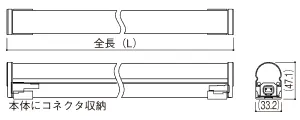

シームレスLEDs 寸法図
調光 シームレスLEDs®100防水
  L870タイプ L582タイプ L354タイプ

昼白色 5000K
(Ra83)

NTN83520 受注品

(2550 lm・21.0W・121.4 lm/W)

NTN83510 受注品

(1700 lm・14.0W・121.4 lm/W)

NTN83500 受注品

(920 lm・7.6W・121.0 lm/W)

電球色 2700K
(Ra83)

NTN83524 受注品

(2280 lm・21.0W・108.5 lm/W)

NTN83514 受注品

(1520 lm・14.0W・108.5 lm/W)

NTN83504 受注品

(830 lm・7.6W・109.2 lm/W)

共通項目 ●重0.55kg ●重0.40kg ●重0.24kg
非調光 シームレスLEDs®200防水 ※消費電力、消費効率は100V時のものです。
  L870タイプ L582タイプ L354タイプ

昼白色 5000K
(Ra83)

NTN83550 受注品

(2550 lm・20.0W・127.5 lm/W)

NTN83540 受注品

(1700 lm・13.5W・125.9 lm/W)

NTN83530 受注品

(920 lm・7.0W・131.4 lm/W)

電球色 2700K
(Ra83)

NTN83554 受注品

(2280 lm・20.0W・114.0 lm/W)

NTN83544 受注品

(1520 lm・13.5W・112.5 lm/W)

NTN83534 受注品

(830 lm・7.0W・118.5 lm/W)

共通項目 ●重0.55kg ●重0.40kg ●重0.24kg
仕様
  • LED内蔵・電源ユニット内蔵
  • 電源ケーブル別売
  • 電圧:100V(シームレスLEDs®100防水)
    100V/200V(シームレスLEDs®200防水非調光)
  • 調光範囲:約5~100%(シームレスLEDs®100防水のみ)
  • 本体:アルミ合金
  • カバー:ポリカーボネート
  • 光源寿命40000時間(光束維持率70%)
  • IP65

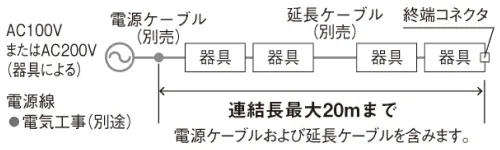

  • 連結長:20m

備考

  • 色温度加工対応いたします。(3000K・3500K・4000K)

※取付金具は全て同梱しています。
※納期および価格については、お取引先にお問い合わせください。

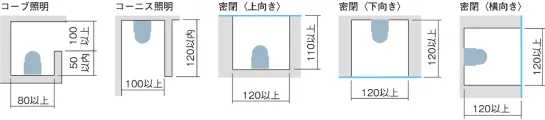

最小施工寸法
(mm)
最小施工寸法図
別売オプション

別売電源ケーブル
NTN87023

  • ケーブル長:1m
  • 1回路に1本必要です。
  • 終端コネクタ付
  • 2〜10mまで1m単位で加工対応いたします。

別売延長ケーブル
NTN87024

  • ケーブル長:1m
  • 2〜10mまで1m単位で加工対応いたします。
  • 器具間を離して連結する場合にお使いください。

別売ストラップ

NTN87025

別売ストラップ 写真
  • 落下防止のため、下向き設置の場合にお使いください。
別売適合調光器

別売ライトマネージャーFx
NQ28841K・NQ28861K

システム系統図

システム系統図

※別途信号変換インターフェースNQL10101が必要です。

  • ライトマネージャーFxおよび信号変換インターフェースは屋内に設置してください。
  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包

  • Gグリーン購入法適合商品です。
