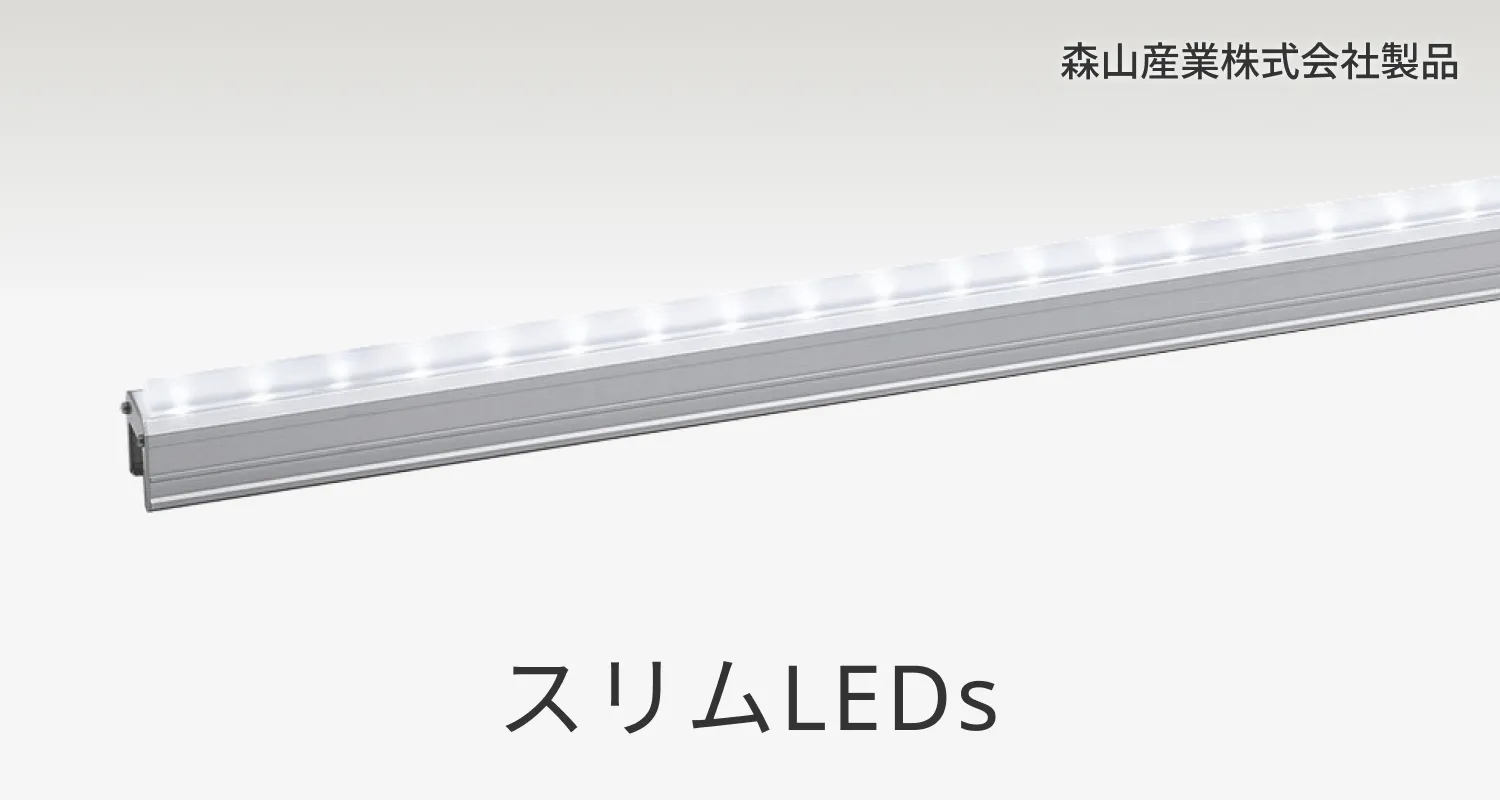

屋外用 建築化照明器具（ライン照明）電源内蔵タイプ スリムLEDs
特長
選べる明るさタイプと配光タイプ
| 配光タイプ | 拡散 | 35° | 18° | |||
|---|---|---|---|---|---|---|
| 明るさ | 2621 lm | 1530 lm | 2660 lm | 1557 lm | 2263 lm | |
| 商品タイプ |
|
|
|
|
|
|
| 点灯イメージ |

|

|

|
|||
※光束（1m換算値）は3000Kで算出しています。（ない場合は2700K）
コネクター結線で簡単施工
現場での器具送り配線がコネクター結線で簡単に行えます。
同梱の取付ホルダで取付け
同梱している取付具をネジで固定し灯具を取り付け可能です。
- 下向き取付の場合、壁面取付の場合（ソリッドスリムラインのみ）は、落下防止ストラップ（別途）をご使用ください。
密閉した箇所など、
さまざまな場所への施工に対応
ガラスなどで覆った密閉した場所への施工も可能です。
※施工スペースの寸法規制があります。
※大雨などで冠水する場所では使用しないでください。
- 設置場所については仕様図、取扱説明書で事前にご確認ください。
スムーズで幅広い連続調光性能。
逆位相制御 約5％～100％調光
約5％点灯の場合
100％点灯の場合

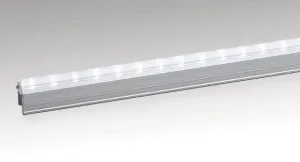

商品ラインアップ
スリムLEDs100®防水（調光）
適合調光器（別売）
- 信号変換インターフェース・逆位相タイプNQL10171Jと組み合わせてご使用ください。
■ライトコントロール
- WiLIA/PWM信号変換インターフェース（LA・LR・LT用）
- リベコムPWM信号変換インターフェース（LA・LR・LT用）
■調光システム系統図（ライトマネージャーFxの場合）
- 他の調光システムについては商品図面をご確認ください。
- ライトマネージャーFxの負荷切替スイッチは【PCモード】に設定ください。
- ライトマネージャーFxおよび信号変換インターフェース・逆位相タイプは屋内に設置してください。
スリムLEDs200®防水（非調光）
共通項目
| 仕様 |
備考
※取付金具は全て同梱しています。 |
|---|---|

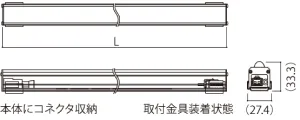

| 寸法図 |
|
|
最小施工寸法 （mm） |
|
別売オプション
使用上のご注意
連結長：20m
- AC100VまたはAC200V（器具による）
- 電源線：電気工事（別途）
- この器具は軒下用器具です。それ以外の場所では使用しないでください。落下、感電、火災の原因となります。
- 次の場所では使用しないでください。落下、感電、火災の原因となります。建物の屋上、山稜、橋梁など風の強い場所、温泉地など腐食性ガスが発生する場所、脱臭や殺菌などでオゾンを使用する場所、屋内プールなど塩素雰囲気にさらされる場所、海岸地域など潮風による塩害を受ける場所、浴室やサウナなど高温高湿になる場所、振動の強い場所（橋や高架上など）、大雨などで冠水する場所、器具上部に積雪する場所、直射日光のあたる場所、油煙、塵埃、粉じんが多い場所。
- 電源は屋内電源盤から供給してください。雷による破損の原因となります。
- 商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
- LEDにはバラツキがあるため、LEDユニット内のLED個々および同一商品でも商品ごとに発光色、明るさが異なる場合があります。
- 防犯カメラなどにちらつきが発生する場合があります。
- 商用電源からのノイズの影響により点滅を起こす可能性がありますので、採用にあたっては確認が必要です。
- 人が容易に触れる恐れのある場所では使用しないでください。
●調光タイプについて
- 調光型は適合調光器をご使用ください。
- 適合調光器および各種信号変換インターフェースは屋内に設置してください。
- 以下の状態では使用しないでください。防水性が損なわれ、落下、感電、火災の原因となります。※ソリッドスリムラインは壁面垂直取付可能。
森山産業株式会社製品の保証について
◾保証期間
保証期間は、商品お買い上げ日（お引き渡し日）より1年間です。
※保証の例外
24時間連続使用など、1日20時間以上の長時間使用の場合は、上記の半分の期間とします。
◾保証内容
森山産業株式会社の保証内容に準じます。
- 取扱説明書に従った使用状態で保証期間内に故障した場合は、LED照明器具のみの無償修理または無償交換させていただきます。製品の故障または不具合により間接的に発生する営業補償および賠償補償などは、保証対象外となります。
- 保証期間内でも次の場合には原則として有料にさせていただきます。
- 使用上の誤りおよび不当な修理や改造による故障および損傷
- お買い上げ後の取付場所の移設、輸送、落下などによる故障および損傷
- 火災、天災地変（地震、風水害、落雷など）、塩害、虫害、ガス害、異常電圧、指定外の使用電源（電圧、周波数）などによる故障および損傷
- 各部材の経時変化を伴う自然劣化による照明機能低下の故障、損傷
- 使用時間に応じたLED素子そのものの特性による色味の変化
- 洗剤や溶剤の使用や、高圧洗浄による故障・損傷
- 車両、船舶等に搭載された場合に生ずる故障および損傷
- 施工上の不備に起因する故障や不具合
- 法令、取扱説明書で要求される保守点検を行わないことによる故障および損傷
- 日本国内以外での使用による故障および損傷
- 使用禁止場所への設置
