ソリッドスリムライン 森山産業株式会社製品

100V、シームレス光としてスリムな断面。屋外用 建築化照明器具(電源内蔵タイプ)です。

特長

配光イメージ

配光 写真

横から見た時

配光 写真

正面から見た時

スムーズで幅広い連続調光性能
位相制御 約5%~100%調光

調光 写真

約5%点灯の場合

調光 写真

100%点灯の場合

コネクター結線で簡単施工

現場での器具送り配線がコネクター結線で簡単に行えます。

コネクター 写真

同梱の取付ホルダで取付け

同梱している取付具をネジで固定し灯具を取り付け可能です。
※下向き取付の場合は、落下防止ストラップ(別売)をご使用ください。

取付図

密閉した箇所などさまざまな場所への施工に対応

ガラスなどで覆った密閉した場所への施工も可能です。
※施工スペースの寸法規制があります。
※大雨などで冠水する場所では使用しないでください。

  • 設置場所については仕様図、取扱説明書で事前にご確認ください。
設置場所イメージ図

商品ラインアップ

電源内蔵タイプ ソリッドスリムライン 森山産業株式会社製品

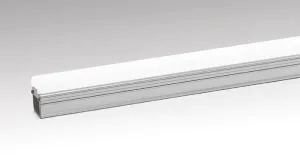

写真
光色 Ra83
調光 非調光
長さ L1398 L1124 L849 L574 L300

5000K

NTN83080

NTN83070

NTN83060

NTN83050

NTN83040

2700K

NTN83084

NTN83074

NTN83064

NTN83054

NTN83044

電源ケーブルが必要になります

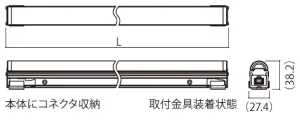

寸法図
仕様
  • LED内蔵・電源ユニット内蔵
  • 電源ケーブル別売
  • 定格電圧:AC100V
  • 本体:アルミ合金
  • カバー:ポリカーボネート
  • 光束維持時間40000時間(光束維持率70%)
  • IP65
  • 連結長:20m

備考

  • 色温度加工対応いたします。(3000K・3500K・4000K)
  • 調光タイプは加工対応いたします。(L300タイプ除く)

※取付金具は全て同梱しています。
※納期および価格については、お取引先にお問い合わせください。

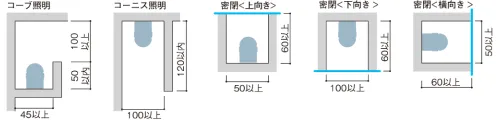

最小施工寸法
(mm)
最小施工寸法図
別売専用オプション

別売電源ケーブル
NTN87010

  • ケーブル長:1m
  • 終端コネクタ付
  • 1回路に1本必要です。
  • 2〜10mまで1m単位で加工対応いたします。

別売延長ケーブル
NTN87011

  • ケーブル長:1m
  • 2〜10mまで1m単位で加工対応いたします。
  • 器具間を離して連結する場合にお使いください。

別売ストラップ

NTN87012

別売ストラップ 写真
  • 落下防止のため、下向き設置の場合にお使いください。
  • この器具は一般屋外用(防雨型)器具です。それ以外の場所では使用しないでください。落下、感電、火災の原因となります。
  • 次の場所では使用しないでください。落下、感電、火災の原因となります。温泉地など腐食性ガスが発生する場所、沿岸地帯など潮風による塩害を受ける場所、振動の強い場所(橋や高架上など)、直射日光や雨があたる場所、大雨などで冠水する場所、器具上部に積雪する場所、業務用浴室やサウナなどの常時高温多湿になる場所、腐食性ガスの発生する場所、塩素を使用するプール、海岸隣接地帯。
  • 電源は屋内電源盤から供給してください。雷による破損の原因となります。
  • 商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。LEDにはバラツキがあるため、LEDユニット内のLED個々および同一商品でも商品ごとに発光色、明るさが異なる場合があります。
  • 以下の状態では使用しないでください。防水性が損なわれ、感電、火災の原因となります。
使用例図

● 調光タイプについて

  • 調光型は適合調光器をご使用ください。
  • 調光点灯する場合、防犯カメラなどにちらつきが発生する場合があります。
  • 調光時には、商用電源からのノイズの影響により点滅を起こす可能性がありますので、採用にあたっては確認が必要です。
