LED投光器 駐車場用「パークビーム ER」
HID投光器と同等以下の器具重量・受圧面積で、作業負担の軽減、既設架台 への負担低減ができるLED投光器 駐車場用「パークビームER」です。
駐車場だけでなく、工場、倉庫、小規模グラウンドなど、さまざまな場所にお使いいただけます。標準品で重耐塩害仕様のため、海岸隣接地帯、重工業地帯などにも対応できます。
既設HID投光器からのリニューアルにおすすめ
正確な角度調整が可能な細かいピッチの目盛りや、既設と同じ取付ピッチなど「簡単リニューアル」を徹底追求しました。
既設HID投光器からの置き換え目安一覧
| 従来HID投光器 | LED投光器 パークビームER |
1台あたりの 電力比較 |
|---|---|---|
丸形 1030W
マルチハロゲン灯Lタイプ1000形器具 YA56165+YZ01121 |
マルチハロゲン灯Lタイプ NYS35435 LE2 240.0W※1 |
約76%減 |
角形 1030W
マルチハロゲン灯Lタイプ1000形器具 YA56170+YZ01121 410/510+ |
角型マルチハロゲン灯Lタイプ1000形～水銀灯1000形相当 NYS35335 LE2 194.0W※1 |
約81%減 |
丸形 1030W
水銀灯1000形器具 YA56165+YZ01121 410/510+ |
約81%減 |
|
角形 1030W
水銀灯1000形器具 YA56170+YZ01121 410/510+ |
角型水銀灯1000形～水銀灯700形相当 NYS35235 LE2 143.0W※1 |
約86%減 |
丸形 730W
水銀灯700形器具 YA56165+YZ70121 410/510+ |
約80%減 |
|
角形 730W
水銀灯700形器具 YA56170+YZ70121 410/510+ |
角型水銀灯700形～水銀灯400形相当 NYS35135 LE9 97.6W※1 |
約86%減 |
丸形 415W
水銀灯400形器具 YA54165+YZ40121 411/511+ |
約76%減 |
- 200V時の消費電力
- 現場の条件により、そのまま置き換えられない場合もございますので、その際は別途ご相談ください。
商品ラインアップを見る
HID投光器と同等以下の灯具重量
HID投光器と同等以下の重量、受圧面積。既設架台への負担を低減し、簡単リニューアル。
従来HID投光器との比較
下記数値は暫定値です。
| 灯具 | 従来HID投光器 | LED投光器 パークビームER |
|---|---|---|
マルチハロゲン灯Lタイプ1000形 |
マルチハロゲン灯Lタイプ1000形相当 |
|
| 重量 |
8.8kg |
6.9kg 約21％軽量化 |
| 灯具 受圧面積 |
0.240 m2 |
0.131 m2 約45%減 |
従来LED投光器 中型との比較
下記数値は暫定値です。
| 灯具 | 従来LED投光器 中型 | LED投光器 パークビームER |
|---|---|---|
マルチハロゲン灯Lタイプ1000形相当 |
マルチハロゲン灯Lタイプ1000形相当 |
|
| 重量 |
13.0kg |
6.9kg 約46％軽量化 |
| 灯具 受圧面積 |
0.132 m2 |
0.131 m2 同等 |
商品ラインアップを見る
細かいピッチの目盛りで細やかな角度調整へ配慮
■マルチハロゲン灯Lタイプ1000形相当
■角型マルチハロゲン灯Lタイプ1000形～水銀灯1000形相当
■角型水銀灯1000形～水銀灯700形相当
■角型水銀灯700形～水銀灯400形相当
省施工を実現する電源内蔵型
従来HID投光器のような電源設置場所の確保が不要で、結線の回数も低減できます。
既設HIDマルチハロゲン灯LタイプからLEDへの
置き換えで76％節電可能。約6年で償却

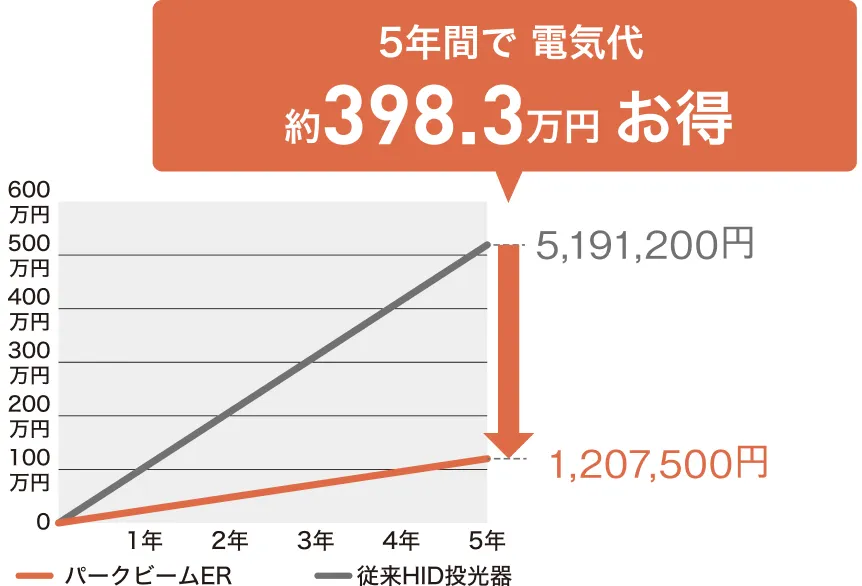

■従来HID投光器との消費電力と年間電気代の比較
| 照明設計例※1 | 従来HID投光器 | LED投光器 パークビームER |
|---|---|---|
マルチハロゲン灯Lタイプ1000形 |
マルチハロゲン灯Lタイプ1000形相当 |
|
| 消費電力 |
約12.3kw |
2.9kg 約76％減 |
| 年間電気代※2 |
103.8万円 |
24.2万円 約79.6万円減 |
- 照明設計条件／取付高さ：13.5m／保守率：HID投光器0.53、LED投光器0.81
- 年間点灯時間：3000時間 試算条件／電力料金単価 28円/kWh（税抜）〔 日本照明工業会 ガイド A139-2022〕
10年後のトータルコストの目安※
初期設備費／LED投光器マルチハロゲン灯Lタイプ1000形相当（NYS35435 LE2）462,000円×12台
上記、従来HID投光器には3年に一度ランプ交換費を計上しています。
- 年間点灯時間：3000時間 試算条件／電力料金単価 28円/kWh（税抜）〔 日本照明工業会 ガイド A139-2022〕
商品ラインアップを見る
重耐塩害仕様
海岸隣接地帯（海岸より0～200m）、重工業地帯など場所を選ばず使用できます。
■おすすめ場所
-
工場・倉庫
-
海岸地帯
※ 組み合わせにより重耐塩害仕様にならない場合があります。
一般の駐車場用向け
駐車場用のLED街路灯です。大・中規模駐車場にはワイド配光、小規模用には広角配光の２種類があります。照射方向を変えられ（首振り）現場調整も簡単です。
LED街路灯【駐車場用】の商品詳細を見る
光束維持時間末期まで明るさを確保
LEDの熱を効率良く放熱させる設計で光束維持率85％を実現。
設置当初からLEDの光束維持時間末期まで明るさを確保します。
加工品対応について
タイマー段調光・色温度3000Kは加工品で対応します。
