業務用・熱交換気ユニット

ラインアップ

空調負荷を低減する
熱交換気ユニットで
快適・省エネを

風量	天井埋込形マイコンタイプ（100V/単相200V）
風量	機種
150㎥/h	FY-M15ZD12
250㎥/h	FY-M25ZD12
350㎥/h	FY-M35ZD12
500㎥/h	FY-M50ZD12
650㎥/h	FY-M65ZD12
800㎥/h	FY-M80ZD12
1000㎥/h	FY-M1KZD12
用途	事務所やテナントビル、学校、店舗などさまざまな用途で使用可能。天井内設置で天井のインテリアを損なわず、設置融通性が大きい。

風量	カセット形マイコンタイプ（100V/単相200V）
風量	機種
150㎥/h	FY-M15ZB12
250㎥/h	FY-M25ZB12
350㎥/h	FY-M35ZB12
500㎥/h	FY-M50ZB12
650㎥/h	ー
800㎥/h	ー
1000㎥/h	ー
用途	事務所やテナントビル、学校、店舗などさまざまな用途で使用可能。カセット式なのでダクト施工は室外側のみ。

カセット形
従来品はこちら

風量	床置タイプ（単相200V）
風量	機種
150㎥/h	ー
250㎥/h	ー
350㎥/h	ー
500㎥/h	FY-500ZR1N
650㎥/h	ー
800㎥/h	ー
1000㎥/h	ー
用途	事務所やテナントビル、学校、店舗などさまざまな用途で使用可能。既存施設へも後付け可能な床置タイプ。

床置形
詳しくはこちら

ページの先頭へ

商品特長※FY-M●●ZD12、FY-M●●ZB12シリーズ

さまざまな建築物のZEB化に
省エネ機能で貢献

予熱時の外気取り入れ停止

[エネルギー消費性能計算プログラム試算時の入力項目]

WEBプログラム（通称）で予熱時
外気取り入れ停止[有]とできる

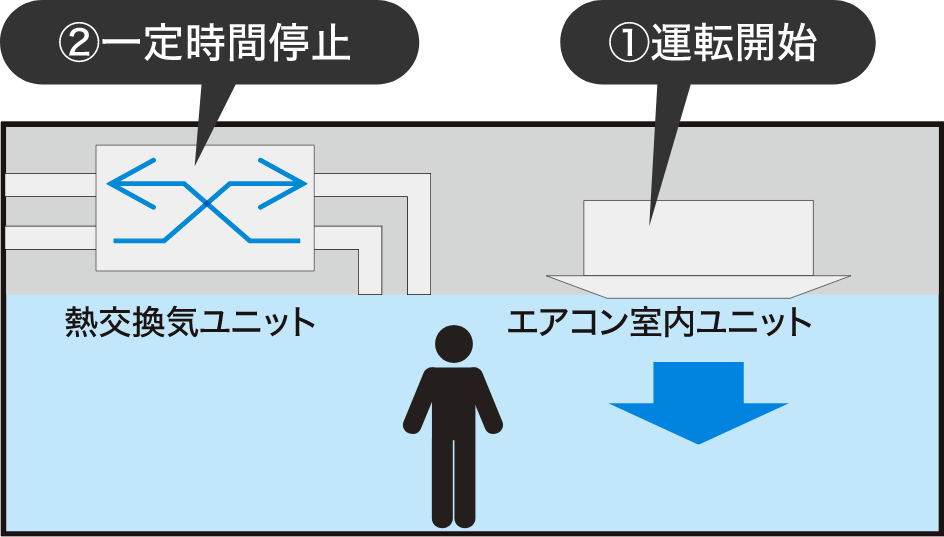

エアコン室内ユニットの運転開始時に熱交換気ユニットは一定時間停止^※。立ち上げ時の空調負荷を軽減。

※空質リモコンで「15分」または「30分」に設定

自動換気切替機能

[エネルギー消費性能計算プログラム試算時の入力項目]

室内外の温度を検知し、熱交換換気と普通換気を自動で切り替えます。

人の不在時は省エネ換気に

人不在時に換気風量を抑えることで
消費電力を低減できる

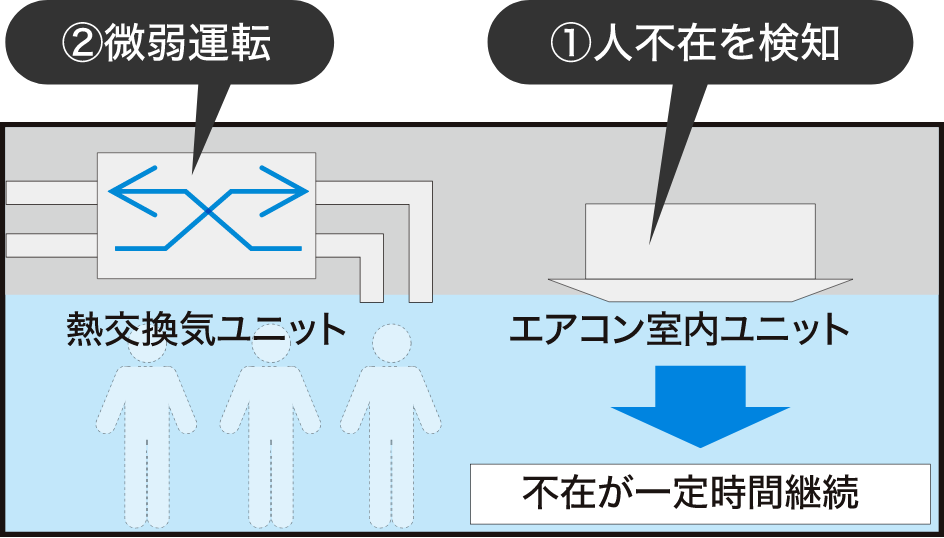

「微弱ノッチ（L5）」追加で省エネ運転が可能に。エアコン室内ユニットの人感センサーで人の不在を検知すると、熱交換気ユニットの運転を微弱運転に切り替え。

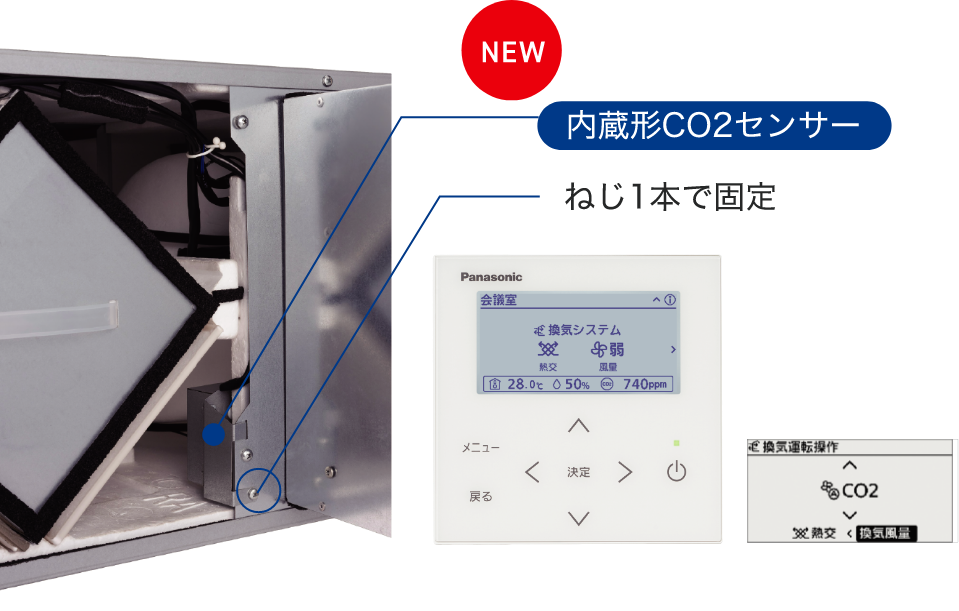

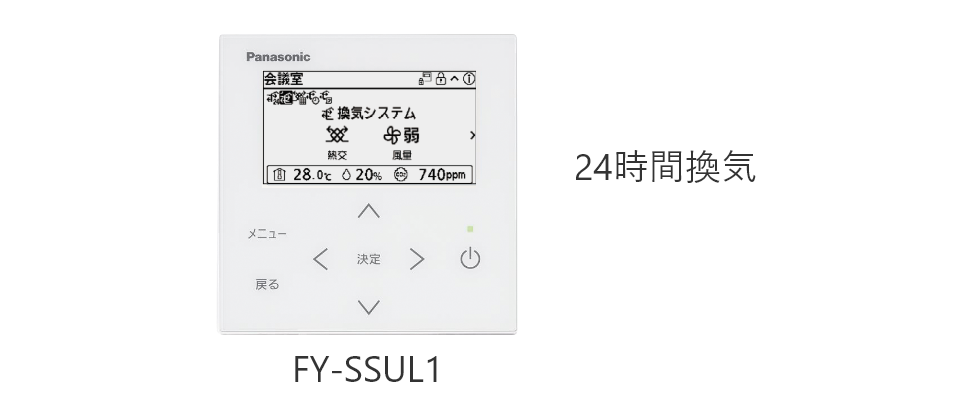

内蔵形CO₂センサー（別売品）で快適性と省エネ性を両立

・内蔵形CO₂センサーは熱交換気ユニット本体側面の点検蓋を開けて、ねじ止め（1か所）で固定。（天井埋込形の場合）
・電装ボックスのカバーをはずして通信線を基板のコネクターに接続するだけの簡単な取付です。
・熱交換素子やフィルターを取り外す必要はありません。
・熱交換気ユニットからの給電で別電源不要。
・セット品番（熱交換気ユニット+内蔵形CO₂センサー）設定で簡単発注。

【算出条件】稼働時間：月～金 8時～17時●空間：オフィス想定200人在室床面積1000㎡、天井高さ2.7m（窓30㎡南北に設置）●換気：熱交換気ユニット（FY-M50ZD12）×12台換気風量6000㎥/h（在室200名）（常時換気時は4200㎥/h:弱ノッチ）●在室設定：7時半～17時：200人在室　11時半～13時（昼食）：2名在室●CO₂制御（CO₂が1000ppmを超えると強運転、それ以外の場合は弱運転）

日冷工ガイドラインGL-20^※
安全対策に対応（冷媒漏えい時強制換気機能）

※日本冷凍空調工業会ガイドラインJRA GL-20（特定不活性ガスを使用した冷媒設備の冷媒ガスが漏えいしたときの燃焼を防止するための適切な措置）

・業務用エアコンは低GWP冷媒（R32冷媒相当以下）への移行が進んでいます。しかし、低GWP冷媒は燃焼性があるため安全対策が必要です。
・日冷工ガイドラインGL-20 に、A2L冷媒（R32冷媒）使用時の安全対策が規定。当社の業務用熱交換気ユニットはその安全対策に対応します。

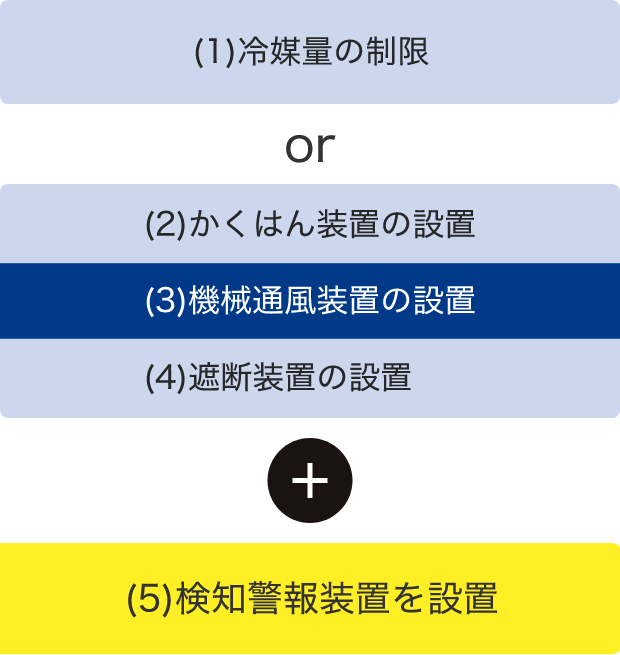

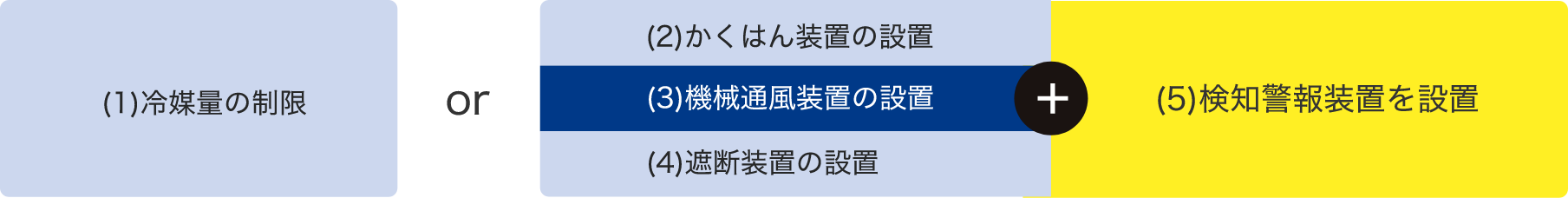

GL-20 安全対策（冷媒ガスが漏えいしたときに、燃焼を防止するためのガイドライン）

(1)～(4)に規定する措置のうちの一つの基準に適合しなければならない。
(2)～(4)の規定を選択した場合は、(5)検知警報設備を設置しなければならない。

※検知警報設備はJRA4068の規定を満足しなければならない。

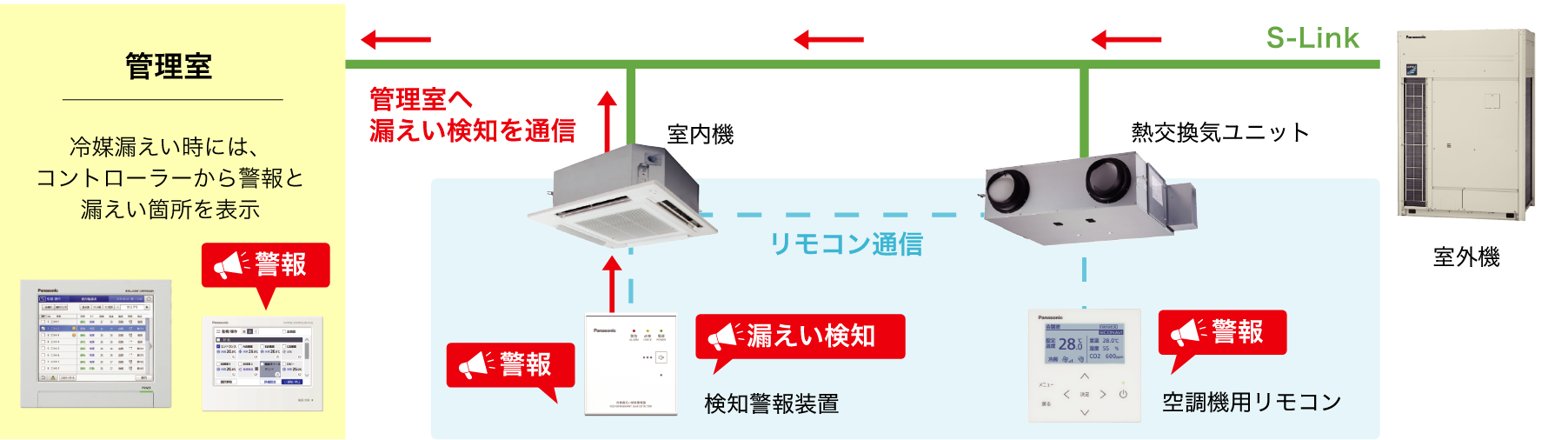

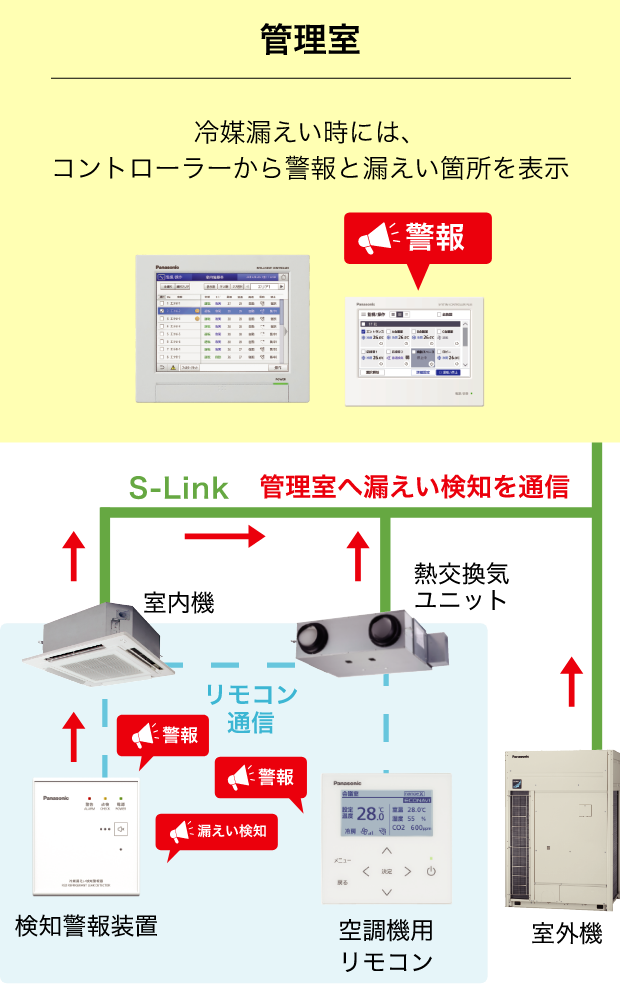

検知警報装置と熱交換気ユニットを連動し、
冷媒漏えいを検知したら熱交換気ユニットを最大風量で運転（熱交換気ユニットは冷媒漏えい警報が解除されるまで最大風量を維持。後押し操作を受け付けない）

給排バランスを変えることで、建物へのほこりや湿気の侵入を抑制

食料品店やコンビニ等にもおすすめ

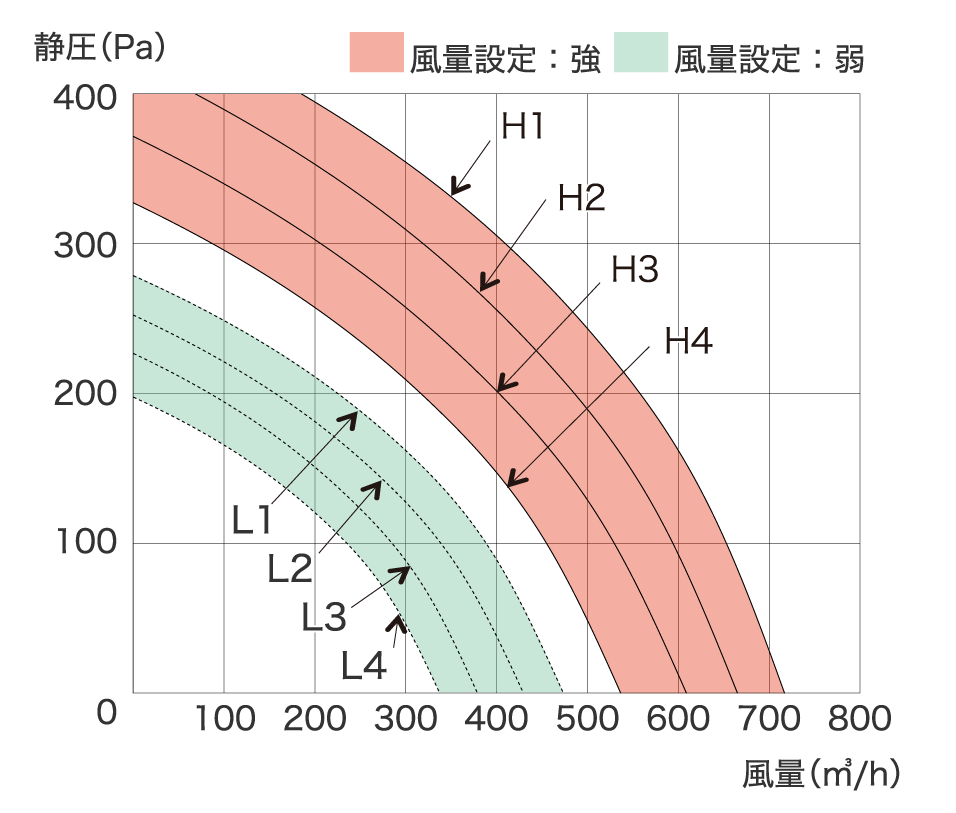

・給気風量、排気風量を5つのノッチから選択可能です。
・設計風量に適した速調選択や風量バランスが施工現場で調整可能です。

※給気風量、排気風量は電装ボックス内の風量設定スイッチで設定してください。
※特強ノッチ（H0）を使用する場合は、SW4-3（給気）、SW4-6（排気）をONにしてください。
※工場出荷時設定：給気、排気共に「H1」、「L1」。その他の設定でご使用の場合には、現地での切替をお願いします。詳しくは工事説明書をご覧ください。

ページの先頭へ

便利な機能を搭載

換気停止時も雨水・霧浸入を抑制

外気侵入防止シャッター・ダンパー標準搭載

EA側には風圧シャッター、OA側には電動ダンパーを内蔵しています。

停止時にはシャッター・ダンパーが閉まって雨水・霧などの浸入を抑えます。

ナイトパージ機能で、翌朝の空調負荷を低減

夏の夜間、エアコン停止後、室内の熱気を自動的に感知し排出するとともに屋外の冷気を取り入れます。これにより翌朝の冷房開始時の空調負荷を軽減します。

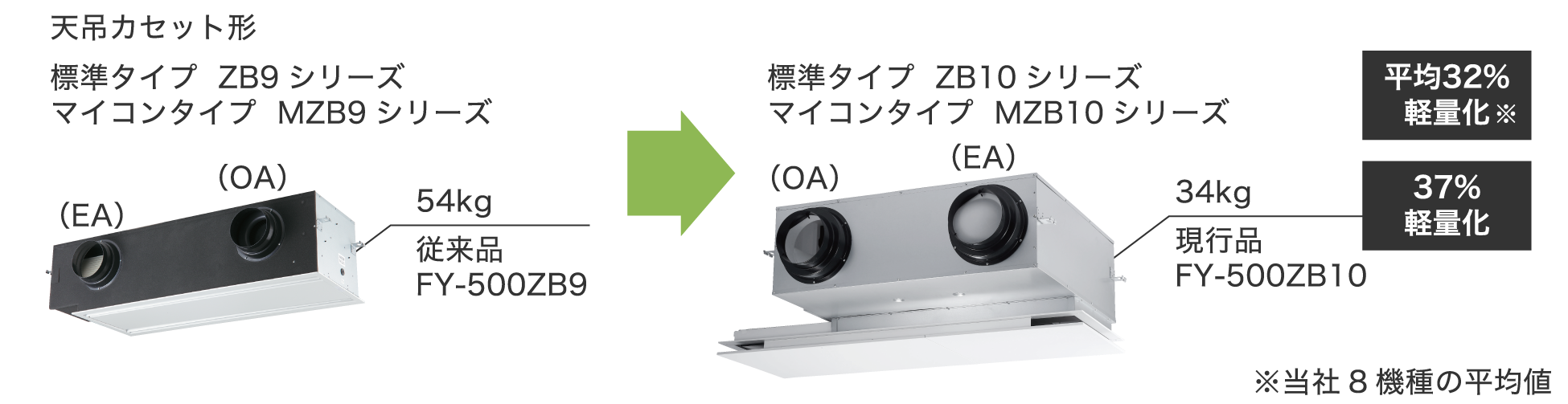

既設の標準タイプからのお取替えも

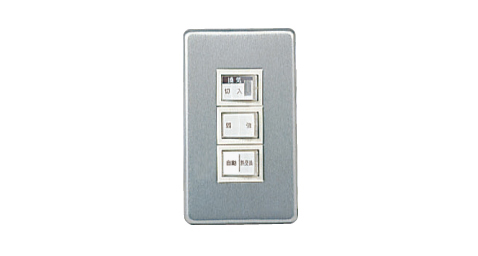

リプレース・外部制御ユニット（別売品）で対応可能

機能一覧表（新旧比較：マイコンタイプ）

※1 外気-5℃以下で自動的に間欠給気
※2 空調機用リモコン（CZ-10RT5C）との接続が必要

他機器との連携

■パッケージエアコン・ジアイーノとの連動運転例

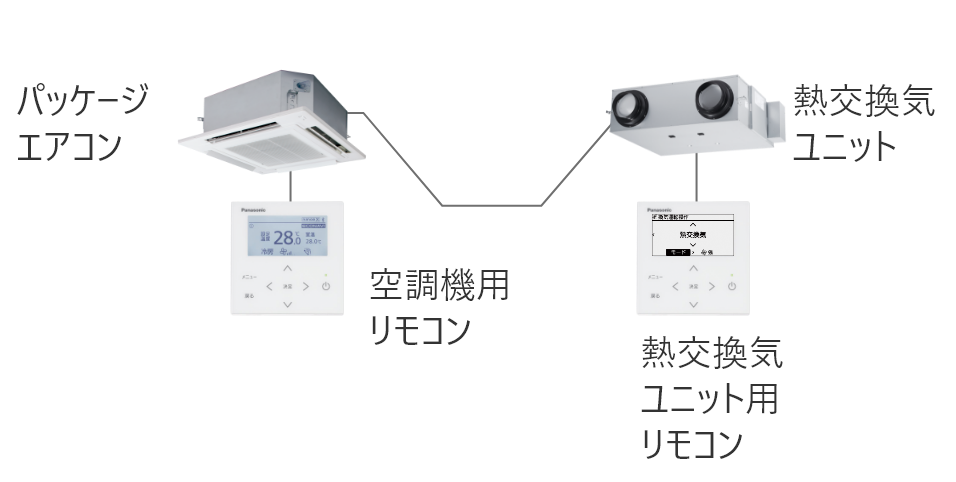

■パッケージエアコンとの連動運転例
