パナソニックの置くだけ換気 熱交換気ユニット 床置形
日本の空気を変えよう Air Yell
熱交換気ユニット 床置形

ありませんか?こんな換気のお悩み

ホテル篇

  • 学習塾篇

  • 飲食店篇

  • 窓開け換気だと、
    冬は寒くて、
    夏は暑い
    しなぁ…
  • 窓開け換気だと、
    花粉・騒音・虫とか
    色々気になるなあ…
  • 換気設備を入れるには、
    お店閉めないと
    いけないんでしょ?
  • 忙しいのに
    何度も窓開けは面倒

パナソニックの置くだけ換気

熱交換気ユニット 床置形で解決!

パナソニックの本格換気 熱交換気ユニット 床置形で解決!

①熱交換気で熱ロスや花粉・騒音・虫の侵入を抑制

熱交換気とは給気する外気の温度を、排気する室内の温度に近づけながら換気するシステムのこと。冬場は室内の暖かさに近づけて換気・夏場は室内の涼しさに近づけて換気するため、換気による室温ロスが少なく、また花粉・騒音・虫など、季節ごとの換気トラブル解消にも役立ちます。

■窓開け換気だと…

季節のトラブルも一緒に室内へ

夏:暑さ 冬:寒さ 花粉・騒音・虫

■冬場は室内の暖かさに近づけて換気

外気0度/室温20度(冬の場合)
システム内部での熱交換のしくみ  ※イメージ

②冷暖房への負荷が少ない

外気を快適な室温に近づけて換気するため冷暖房への負荷が軽減できます。

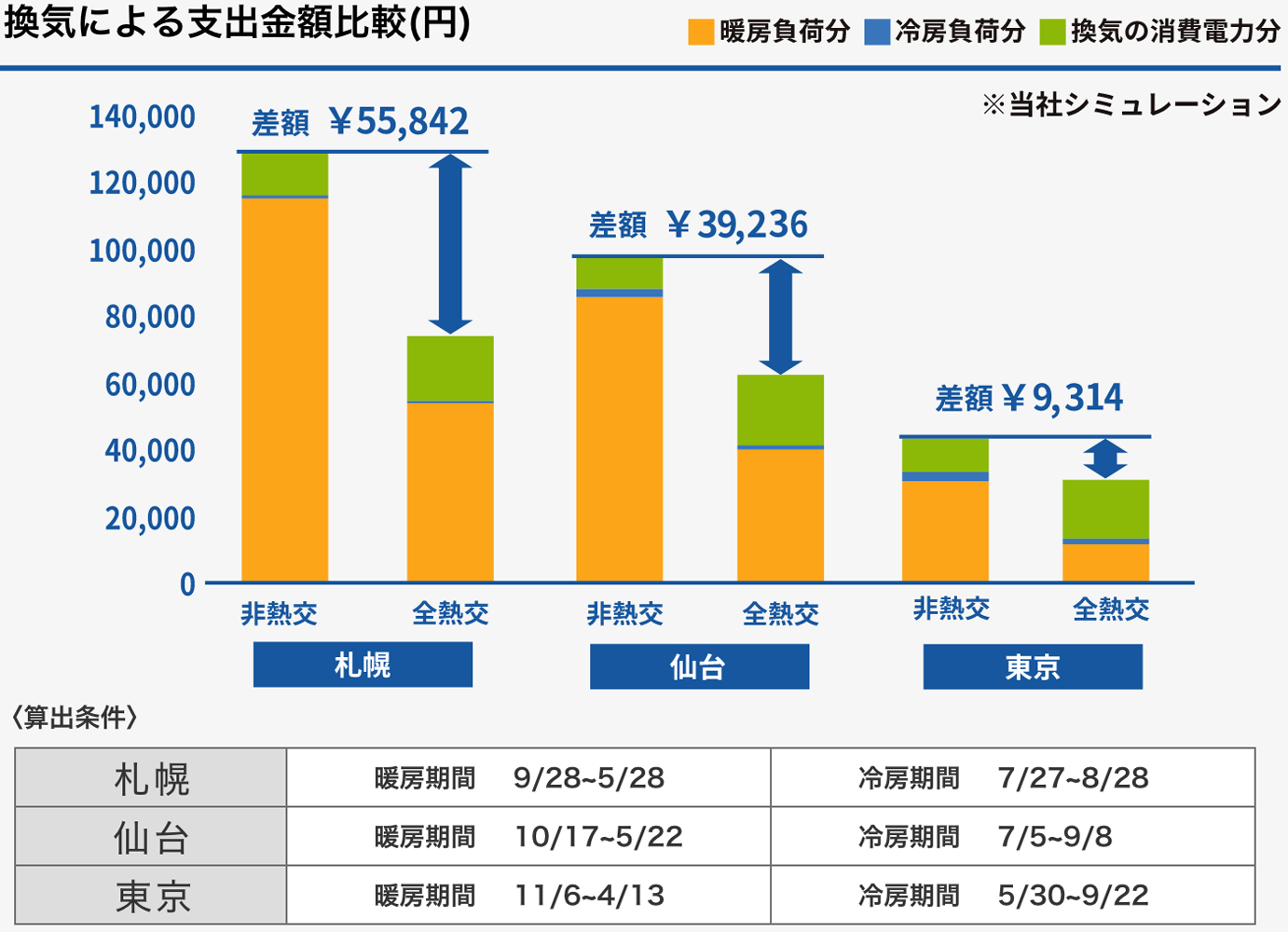

換気による支出金額比較(円)

〈その他算出条件〉 ①空調設定・・・暖房20℃ 50%以上、冷房27℃ 60%以下運転時間8〜20時(12時間) 稼働日数 6日/週 ②外気温湿度・・・拡張アメダスデーター ③空調方式・・・札幌ヒートポンプエアコン(冷房・除湿)、灯油ボイラー(暖房)、加湿器 仙台ヒートポンプエアコン(冷房・除湿)、灯油ボイラー(暖房)、加湿器 東京ヒートポンプエアコン(冷房・除湿・暖房)、加湿器 ヒートポンプエアコン APF 4.9、灯油ボイラー COP 0.821、加湿器 15.7Wh/L(気化式加湿器) ④換気機器・・・空調運転時間に合わす (全熱交)FY-500ZR1N(強)400m³/h-60Pa(470m³/h×有効換気量率85%) (非熱交)FY-18WCS3(強)400m³/h-65Pa ⑤新電力料金目安単価 27円/kWh(税込) ⑥灯油単価 75円/L※実際の効果はお客様のご使用条件により異なります。

③既存の店舗・施設にも後付けOK

設置工事は、室外吸込(OA)ダクトと排気(EA)ダクトの2本のダクト工事のみでOK。
天井埋込形と比べて本体取付工事が簡単です。
本体もスリムで省スペースのため、オフィスや会議室、ホテルや病院など、既存の店舗や施設に後付けもカンタン!

高さ:1755mm、幅:520mm 室外吸込(OA)ダクトと排気(EA)ダクトの2本のダクト工事のみでOK
  • ■多くの人が出入りするホテル・旅館に

    写真
  • ■長時間密集しがちな学習塾・学校に

    写真
  • ■定期的な換気が必要な飲食店などの
    店舗施設に

    写真
  • ■不特定多数の患者さんが訪れる
    クリニックに

    写真

④CO2濃度に応じて換気風量を自動調整

たとえば、飲食店でのアイドルタイム・ピークタイムなど、人の多さにあわせて換気対策が出来ていますか?熱交換気ユニット 床置形なら、運転モードを「換気自動」に設定しておけば、CO2センサーがセンシングして自動で風量調節※1
人が集まるときには強運転でCO2をしっかり排出、人が少ないときには弱運転、と必要な換気量を効率よく確保します。

※1:300、400、500m³/h

CO2濃度に応じて換気風量を自動調整

※120m²の飲食店を想定

■感知する濃度も3段階あるため、人の多さにあわせて効率よく換気いたします。

CO2濃度 換気風量

⑤3種のフィルターと「ナノイーX」で空気をきれいに

■3種のフィルターとは?

3種のフィルターとは?

■「ナノイーX」とは?

「ナノイー」の10倍※1の量のOHラジカルを含む微粒子イオンです。

※1:「ナノイー」:毎秒4,800億個と、「ナノイー X」:毎秒4兆8,000億個との比較。ESR法による測定(当社調べ)

ナノイーX

■床置形 機能一覧

品番 FY-500ZR1N
風量切換 強(500m³/h)、中(400m³/h)、弱(300m³/h)
換気
モード
換気自動 熱交換気で運転。
CO2濃度に応じて風量を自動切換
熱交換気 設定した風量で運転
普通換気 ✕(「普通換気」機能はありません)
空気清浄 換気の必要がなく空気清浄したい場合に(換気運転は行いません)
ナノイー
フィルター
掃除ランプ
運転日数が90日以上になると点灯

商品説明動画

国が推奨する換気量

換気の悪い「密閉空間」を
改善するための換気量...

一人当たり 30m³/h

①機械換気(空調設備、機械換気設備)による方法

  • ・ビル管理法に基づく一人当たり30m³/hの基準が満たされていることを確認する。
    満たされていない場合、換気設備の清掃・設備など維持管理を行う。
  • ・必要換気量が足りない場合は一部屋当たりの在室人数を減らすことで、基準換気量を満たすことも可能。

②窓の開放による自然換気

  • ・30分に1回程度、数分間程度、窓を全開。
  • ・複数の窓があれば、二方向の壁の窓を開放。

換気手法について

換気の方式は大きく分けて2種類ありますが、空気の流れを制御することができ、より確実な換気が期待できる第1種換気方式をおすすめします。

■第1種換気方式

換気扇など機械により、給気・排気を行う方式。空気が循環し、隅々まで新鮮な空気がいきわたります。

第1種換気方式

■第3種換気方式

排気のみ機械で行い、給気は給気口で自然に行う方式。低コストですが、空気の流れを制御しにくく効率よく換気されません。

第3種換気方式

※負圧:気圧が低い状態。機械排気で空気を抜くことで発生する負圧を利用して、室内に給気する。

※換気の方法には他に給気のみを機械で行う第2種換気方式もございます。

新築におすすめ!
熱交換気ユニットライン

天井埋込形
タイプ 機 種
天井埋込形 標準
(100V)
ZD10シリーズ
標準
(200V)
ZD10Sシリーズ
マイコン
(100V)
MZD10シリーズ
用途・特長
事務所やテナントビル、学校、病院などさまざまな用途で使用できます。天井内設置で天井のインテリアを損なわず、設置融通性大きい。
天吊カセット形
タイプ 機 種
天吊カセット形 標準
(100V)
ZB10シリーズ
マイコン
(100V)
MZB10シリーズ
用途・特長
事務所やテナントビル、学校、病院などさまざまな用途で使用できます。カセット式なので施工性に優れ、メンテナンスも容易。
