入退室管理・統合管理:eX-SGⅡ
スクエアスマートリーダー(非接触ICカードリーダー)
本体
パネル:屋内用
スクエアスマートリーダー用パネル
(ホワイト)(電気錠・自動扉付)
スクエアスマートリーダー用パネル
(ダークグレー)(電気錠・自動扉付)
SSRパネル・屋内屋側・S
パネル:警戒セット機能付、屋内用
スクエアスマートリーダー用パネル
(ホワイト)(電気錠・自動扉付)(警戒セット・解除ボタン付)
スクエアスマートリーダー用パネル
(ダークグレー)(電気錠・自動扉付)(警戒セット・解除ボタン付)
SSRパネル・警戒・屋内屋側・S

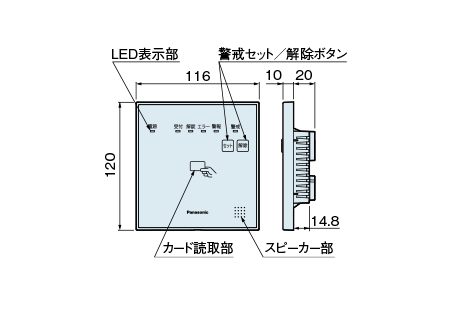

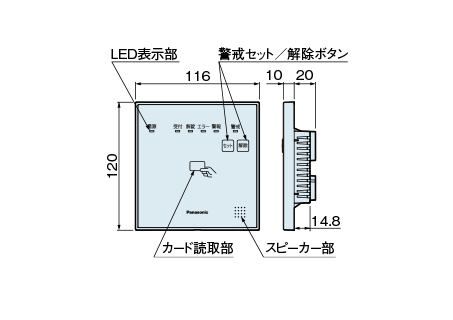

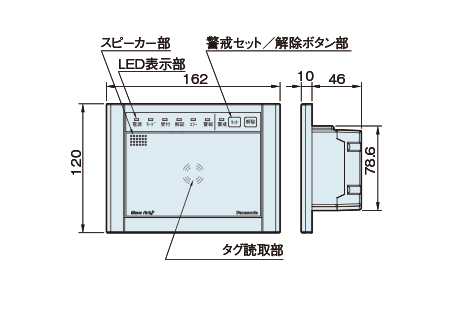

寸法図(単位:mm)
EKRS22110+EKRS111210W、EKRS22110+EKRS111210H、EKRS22110+EKRS111220S
定格
品番 | EKRS22110+EKRS111210W、EKRS22110+EKRS111210H |
---|---|
入力電源 | DC24V(DC17.6V~28.8V) |
消費電流 | 最大300mA |
LED表示 | 電源(緑)、受付(緑)、解錠(緑)、エラー(赤)、警報(赤)、警戒(緑) |
音声案内 | (日本語)/(日本語+英語)/(英語)切替可能 |
設置環境 | 屋内 |
動作環境 | -10℃~+40℃(ただし、結露しないこと) |
質量 | 170g(リーダー本体+パネル、取付金具含まず) |
パネル:テンキー・警戒セット機能付、屋内用
スクエアスマートリーダー用パネル
(ホワイト)(電気錠・自動扉付)(警戒セット・解除ボタン付)(テンキー付)
スクエアスマートリーダー用パネル
(ダークグレー)(電気錠・自動扉付)(警戒セット・解除ボタン付)(テンキー付)
SSRパネル・10K警戒・屋内屋側・S

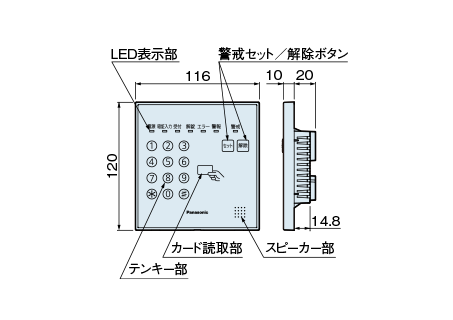

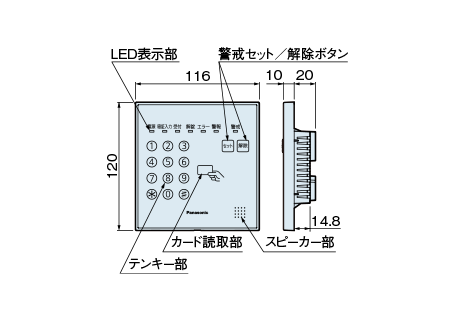

寸法図(単位:mm)
EKRS22110+EKRS112210W、EKRS22110+EKRS112210H、EKRS22110+EKRS112220S
定格
品番 | EKRS22110+EKRS112210W、EKRS22110+EKRS112210H |
---|---|
入力電源 | DC24V(DC17.6V~28.8V) |
消費電流 | 最大300mA |
LED表示 | 電源(緑)、暗証入力(緑)、受付(緑)、解錠(緑)、エラー(赤)、警報(赤)、警戒(緑) |
音声案内 | (日本語)/(日本語+英語)/(英語)切替可能 |
設置環境 | 屋内 |
動作環境 | -10℃~+40℃(ただし、結露しないこと) |
質量 | 170g(リーダー本体+パネル、取付金具含まず) |
パネル:エレベータ・セキュリティゲート付
スクエアスマートリーダー用パネル
(ホワイト)(エレベーター/セキュリティゲート付)
スクエアスマートリーダー用パネル
(ダークグレー)(エレベーター/セキュリティゲート付)
パネル:屋内用・屋側用
スクエアスマートリーダー用パネル
(シルバー)(屋内・屋側用)(電気錠・自動扉付)
- シルバー色の保護等級はIP34です。(IP34:直径2.5mm以上の外来固形物の侵入に対して保護されています。また、いかなる方向からの飛沫によっても有害な影響を受けません。)
パネル:警戒セット機能付、屋内用・屋側用
スクエアスマートリーダー用パネル
(シルバー)(屋内・屋側用) (電気錠・自動扉付)(警戒セット・解除ボタン付)
- シルバー色の保護等級はIP34です。(IP34:直径2.5mm以上の外来固形物の侵入に対して保護されています。また、いかなる方向からの飛沫によっても有害な影響を受けません。)

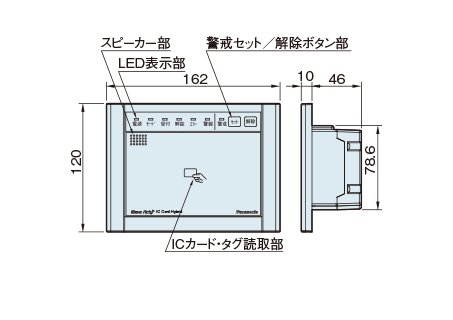

寸法図(単位:mm)
EKRS22110+EKRS111220S
定格
品番 | EKRS22110+EKRS111220S |
---|---|
入力電源 | DC24V(DC17.6V~28.8V) |
消費電流 | 最大300mA |
LED表示 | 電源(緑)、受付(緑)、解錠(緑)、エラー(赤)、警報(赤)、警戒(緑) |
音声案内 | (日本語)/(日本語+英語)/(英語)切替可能 |
設置環境 | 屋内・屋側 |
動作環境 | -20℃~+50℃ |
質量 | 170g(リーダー本体+パネル、取付金具含まず) |
パネル:テンキー・警戒セット機能付、屋内用・屋側用
スクエアスマートリーダー用パネル
(シルバー)(屋内・屋側用) (電気錠・自動扉付)(警戒セット・解除ボタン付)(テンキー付)
- シルバー色の保護等級はIP34です。(IP34:直径2.5mm以上の外来固形物の侵入に対して保護されています。また、いかなる方向からの飛沫によっても有害な影響を受けません。)
寸法図(単位:mm)
EKRS22110+EKRS112220S
定格
品番 | EKRS22110+EKRS112220S |
---|---|
入力電源 | DC24V(DC17.6V~28.8V) |
消費電流 | 最大300mA |
LED表示 | 電源(緑)、暗証入力(緑)、受付(緑)、解錠(緑)、エラー(赤)、警報(赤)、警戒(緑) |
音声案内 | (日本語)/(日本語+英語)/(英語)切替可能 |
設置環境 | 屋内・屋側 |
動作環境 | -20℃~+50℃ |
質量 | 170g(リーダー本体+パネル、取付金具含まず) |

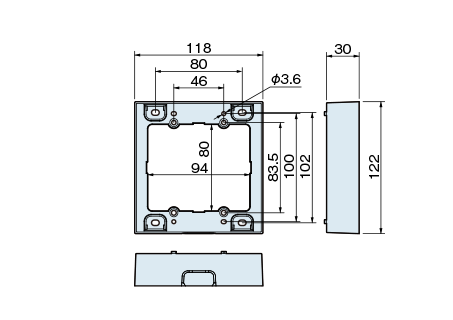

露出ベース(屋内用)
寸法図(単位:mm)
EKRS9110W、EKRS9110H、EKRS9110S
液晶付 非接触ICカードリーダー
(ホワイト)(電気錠・自動扉付)(警戒セット・解除ボタン付)(テンキー付)
(ダークグレー)(電気錠・自動扉付)(警戒セット・解除ボタン付)(テンキー付)

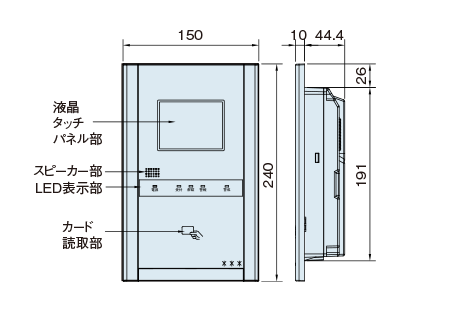

寸法図(単位:mm)
BM-ER165210W、BM-ER165210H
定格
品番 | BM-ER165210W、BM-ER165210H |
---|---|
電源 | DC24V 消費電流 300mA |
カードリーダー表示部 | 電源表示灯(緑):電源供給時点灯 |
受付表示灯(緑):操作可能時点灯 | |
解錠表示灯(緑):解除時点灯 | |
警報表示灯(赤):警報時点灯 | |
警戒表示灯(緑):警戒状態時点灯 | |
液晶表示 | カラー液晶(320×240ドット) |
入力装置 | タッチパネル |
音声ガイダンス | (日本語)/(日本語+英語)/(英語)切替可能 |
使用周囲条件 | 温度:0℃~+40℃(ただし、結露しないこと) |
適用ボックス | 専用ボックス(液晶付用) ABS樹脂製(本体) 取付金具付属 |
コントロール盤
電気錠コントロール盤

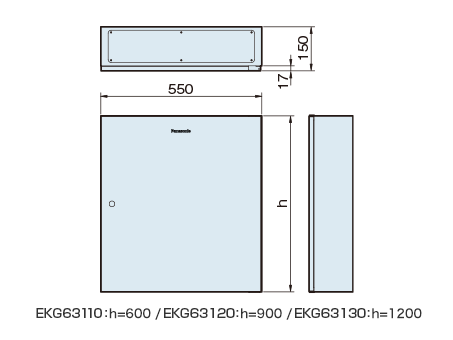

寸法図(単位:mm)
EKG63110
定格
品番 | EKG63110 |
---|---|
入力電圧 | AC100V 消費電流:最大3A |
使用周囲条件 | 0℃~+40℃(ただし結露しないこと) |
質量 | 約22kg |
電気錠制御 | 4系統 |
リーダー通信 | 4系統 |
接点入出力(オプション) | 入力:最大16回線 出力:最大8回線 |
蓄電池 | 24V、2100mAh 停電補償時間約10分 |
電気錠コントロール盤(Pモデル)

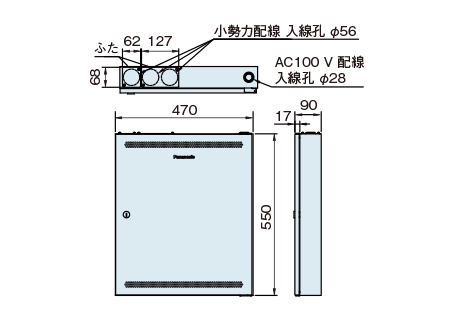

寸法図(単位:mm)
E-G631-Z3011
定格
品番 | E-G631-Z3011 |
---|---|
入力電圧 | AC100V 消費電流:最大1.85A |
使用周囲条件 | 0℃~+40℃(ただし結露しないこと) |
質量 | 約13kg |
電気錠制御 | 8系統 |
リーダー通信 | 8系統 |
接点入出力(オプション) | 入力:最大16回線 出力:最大8回線 |
蓄電池 | 24V、2000mAh相当 停電補償時間約10分 |

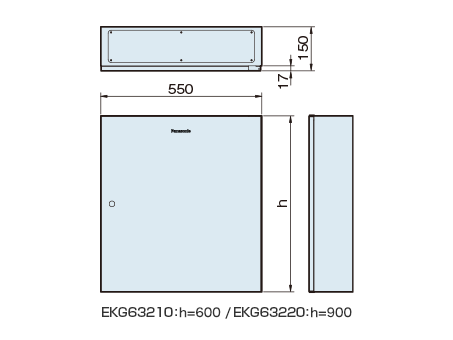

IOコントロール盤

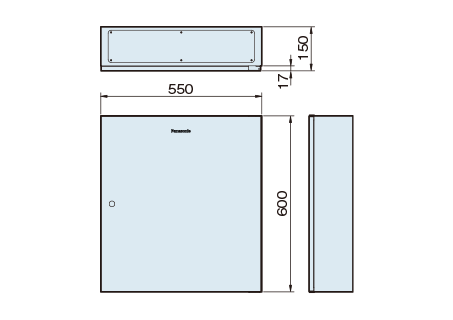

寸法図(単位:mm)
EKG63210
定格
品番 | EKG63210 |
---|---|
入力電圧 | AC100V 消費電流:最大1A |
使用周囲条件 | 0℃~+40℃(ただし結露しないこと) |
質量 | 約23kg |
接点入出力 | 入力:最大32回線 出力:最大16回線 |
蓄電池 | 24V、2100mAh 停電補償時間約10分 |

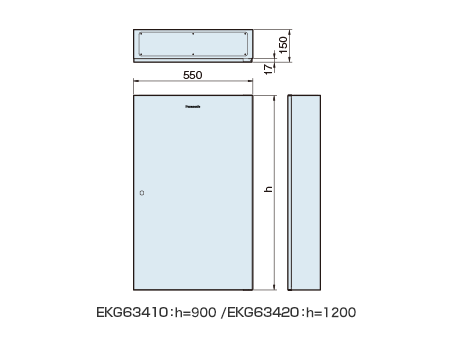

エレベータ不停止コントロール盤
寸法図(単位:mm)
EKG63410
定格
品番 | EKG63410 |
---|---|
入力電圧 | AC100V 消費電流:最大3A |
使用周囲条件 | 0℃~+40℃(ただし結露しないこと) |
質量 | 約30kg |
リーダー通信 | 4系統 |
接点出力 | 最大32回線 |
接点入出力(オプション) | 入力:最大16回線 出力:最大8回線 |
蓄電池 | 24V、2100mAh 停電補償時間約10分 |
セキュリティゲートコントロール盤
寸法図(単位:mm)
EKG63310
定格
品番 | EKG63310、EKG63320 |
---|---|
入力電圧 | AC100V 消費電流:最大3A |
使用周囲条件 | 0℃~+40℃(ただし結露しないこと) |
質量 | 約30kg |
リーダー通信 | 4系統 |
接点入出力(オプション) | 入力:最大16回線 出力:最大28回線 |
蓄電池 | 24V、2100mAh 停電補償時間約10分 |
キーボックスコントロール盤
寸法図(単位:mm)
EKG63510
定格
品番 | EKG63510 |
---|---|
入力電圧 | AC100V 消費電流:最大0.5A |
使用周囲条件 | 0℃~+40℃(ただし結露しないこと) |
質量 | 約22kg |
キーボックス接続 | 最大20台 最大50ボックス/キーボックス |
蓄電池 | 24V、2100mAh 停電補償時間約10分 |
