一体型LEDベースライト「iDシリーズ」 リニューアル専用器具本体

閉じる
器具本体とライトバーを 組み合わせて使うiDシリーズ 器具本体とライトバーを 組み合わせて使うiDシリーズ

特長動画を見る

特長動画を見る

リニューアル専用器具本体の特長を動画でご覧いただけます。

一体型LEDベースライト「iDシリーズ」のリニューアル専用器具本体です。蛍光灯からのリニューアルを考慮した寸法設計で施工をスピーディに行うことができます。一般的なベースライトに加え、非常用照明器具タイプもラインアップしています。

リニューアル施工時の課題を解消

課題1 吊りボルトの調整が大変

「iDシリーズは薄型のため、蛍光灯器具からのリニューアルでボルト吊りで施工する際、ボルトの長さ調整が必要でした。

直付型の場合 吊りボルトカット

吊りボルトカットの画像

埋込型の場合 吊りボルト継ぎ足し

吊りボルト継ぎ足しの画像

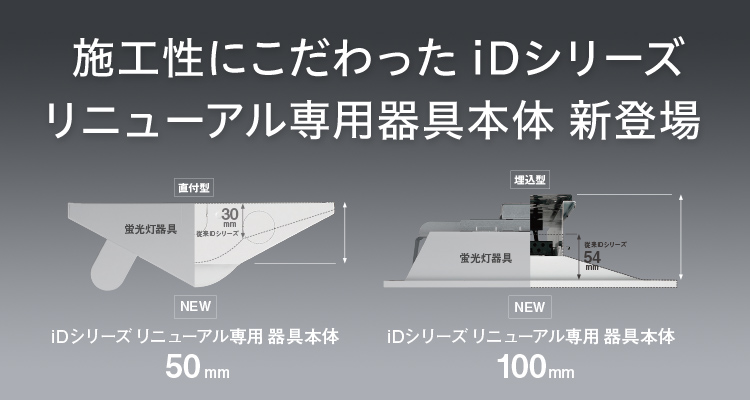

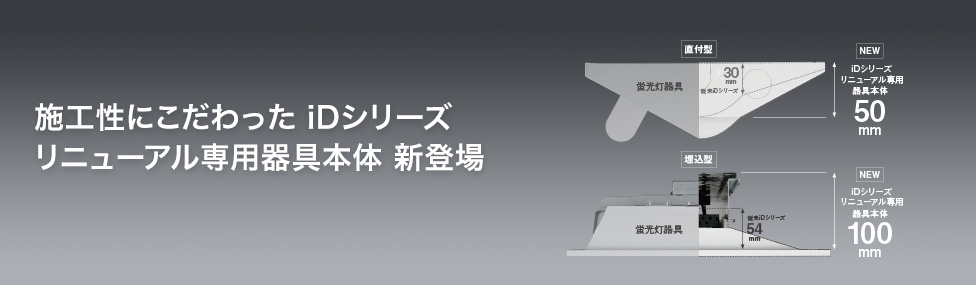

蛍光灯からのリニューアルを考慮した寸法設定で吊ボルトがそのまま使用可能

既設の吊りボルトがそのまま利用できるから、ボルト処理にかかる時間を大幅に削減できます。

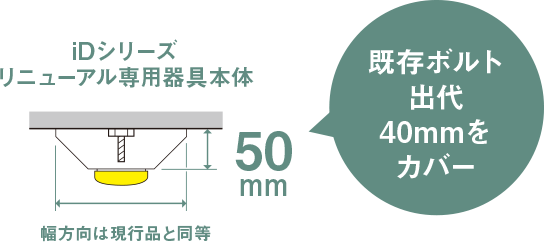

直付型はボルト長超過を解消

直付型はボルト長超過を解消の画像
  •
直付型はボルト長超過を解消の画像

埋込型はボルト長不足を解消

埋込型はボルト長不足を解消の画像
  •
埋込型はボルト長不足を解消の画像

課題2 配線の処理が大変

iDシリーズは薄型のため配線スペースが小さく器具内での送り配線が困難な場合がありました。

直付型・埋込型の場合 天井裏に分岐対応

天井裏に分岐対応の画像

レースウェイ取付の場合 器具内で処理

器具内で処理の画像

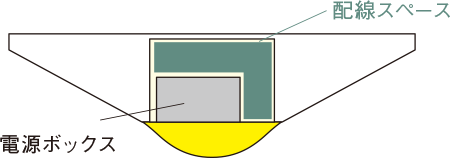

配線スペースが大きくなり施工性が向上

送り含めた既設配線がそのまま使用可能に。ライトバーの収まりも向上しました。

「iDシリーズ」DスタイルW230

施工性が向上の画像

リニューアル専用「iDシリーズ」DスタイルW230

施工性が向上の画像

施工時間の効率がアップ

施工実験により、施工時間のスピードアップが実証されました。

  • 当社社内実験による結果です。条件は下図参照ください。
施工時間のスピードアップの条件画像

直付型

直付型の説明画像

施工条件
既設器具ボルト出代40㎜の場合(現行形はボルトカットが必要なケースを想定)
●電源線VVF1.6㎜‐3 ●信号線CPEV1.2㎜ ●入力、送りあり ●器具内送りなし

  • iDシリーズ40形DスタイルW230(直付XLX450DENT LE9)と、iDシリーズ40形リニューアル専用器具本体DスタイルW230(直付XLX459DEN LE9)の比較。

埋込型

埋込型の説明画像

施工条件
既設器具ボルト引き込み天井面より65㎜の場合(現行形はボルト延長が必要なケースを想定)
●電源線VVF1.6㎜‐3 ●信号線CPEV1.2㎜ ●入力、送りあり ●器具内送りなし

  • iDシリーズ40形下面開放型W300(埋込XLX450VENT LE9)と、iDシリーズ40形リニューアル専用器具本体下面開放型W300(埋込XLX459VEN LE9)の比較。

非常用照明器具

非常用照明器具のリニューアル専用器具本体もラインアップ(2021年7月発売予定)

iDシリーズ常用照明器具と同一断面で連続配置が可能なiDシリーズ非常用照明器具に、リニューアル専用器具本体が新たにラインアップ。40形・20形に計6タイプご用意しています。

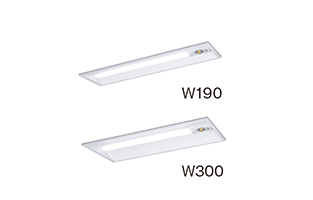

埋込型 40形 下面開放型

埋込型 20形 下面開放型

「非常用照明器具」について
詳しくはこちら

商品ラインアップ

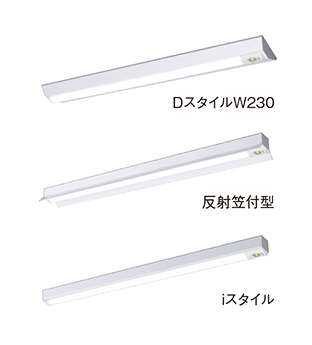

直付型 40形

DスタイルW230 NNLK42123
4,000円(税抜)
反射笠付型 NNLK41117
4,200円(税抜)
iスタイル NNLK41109
3,800円(税抜)

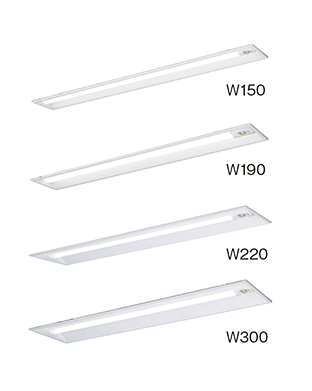

埋込型 40形

下面開放型 W150
(2021年7月発売予定)

※非常用照明器具タイプもご用意しています。

NNLK41315
9,400円(税抜)

下面開放型 W190
(2021年7月発売予定)

※非常用照明器具タイプもご用意しています。

NNLK41319
9,900円(税抜)

下面開放型 W220

※非常用照明器具タイプもご用意しています。

NNLK42322
10,000円(税抜)

下面開放型 W300

※非常用照明器具タイプもご用意しています。

NNLK42330
10,800円(税抜)

埋込型 20形

下面開放型 W150
(2021年7月発売予定)

NNLK21315
9,100円(税抜)

下面開放型 W190
(2021年7月発売予定)

※非常用照明器具タイプもご用意しています。

NNLK21319
9,600円(税抜)

下面開放型 W220
(2021年7月発売予定)

NNLK22322
9,700円(税抜)

下面開放型 W300
(2021年7月発売予定)

※非常用照明器具タイプもご用意しています。

NNLK22330
10,500円(税抜)

形状や明るさなどを選ぶだけで簡単に本体とライトバーの品番を選定できます。
