SmartArchi Outdoor Indirect Light

粒々感のない美しい発光面で、壁際で連結使用した場合でもムラのない配光を実現する屋外用建築化照明器具です。
約1~100%まで調光も可能です。

シームレスな光

粒々感のない美しい光の屋外用ライン照明によりシームレスな光を実現します

コンパクトなおさまり

建築の造作にコンパクトにおさまる耐熱設計。

  • (1)密閉

    高さ80mm以上、横幅70mm以上

    ※大雨などで冠水する場所では使用しないでください。

  • (2)コーブ照明

    高さ75mm以上、横幅70mm以上
  • (3)コーニス照明

    高さ300mm以下、横幅70mm以上
  • 設置可能な最小の寸法を示しています。光の効果を十分に得るためには、照射面の仕上げ、カットオフライン、器具と壁面(照射面)との距離に注意し施工ください。
  • 設置場所については仕様図、取扱説明書で事前にご確認ください。

信頼性の高い防水性能と安全設計

1 2 3 4 5
  1. シームレスな光と優れた防水性能を実現するため、立体成型の半透過シリコンパッキンを採用。(灯具部IP65)
  2. 電源線部は防水しながら通気するパッキンを使用。
    灯具内への水の吸い込みを防ぎます。
  3. 落下防止ワイヤーを装備。
    器具の取付ネジが万一破損しても二重の安全を確保。
  4. 取付は、片側スライド構造を採用。
    片側のみのネジ取付で順に連結することができ、施工が容易です。
  5. アクリルカバーの熱伸縮に合わせ、灯具と本体の結合金具を動く構造とすることで、カバーの劣化を軽減し長期の防水性能を保ちます。(特許出願済)

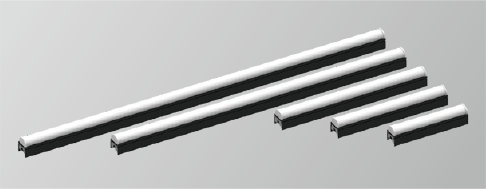

豊富な品種バリエーション

多様な建築寸法に対応する豊富な長さのバリエーションをご用意しています。

オプション

さまざまな設置環境に対応したオプションをご用意しています。

  • 遮光板

    L300タイプの商品
  • 角度調整金具

    5°・10°・20°・30°・40°の5段階に調整できます。(0°不可)

    壁面照射の場合

    天井面照射の場合

商品ラインアップ

商品一覧

L1500タイプ
器具 写真:L1500タイプの商品

重さ:3.6kg


白色 4000K

壁面照射の写真

YYY21564 LB1S

◯ 希望小売価格:62,000円(税抜)
(1750lm・32W・54.6lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

温白色 3500K

壁面照射の写真

YYY21560 LB1S

受 希望小売価格:62,000円(税抜)
(1710lm・32W・53.4lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

電球色 3000K

壁面照射の写真

YYY21563 LB1S

◯ 希望小売価格:62,000円(税抜)
(1650lm・32W・51.5lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

電球色 2700K

壁面照射の写真

YYY21562 LB1S

◯ 希望小売価格:62,000円(税抜)
(1490lm・32W・46.5lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0
L1200タイプ
器具 写真:L1200タイプの商品

重さ:2.1kg


白色 4000K

壁面照射の写真

YYY21264 LB1S

◯ 希望小売価格:58,000円(税抜)
(1400lm・25.5W・54.9lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

温白色 3500K

壁面照射の写真

YYY21260 LB1S

受 希望小売価格:58,000円(税抜)
(1370lm・25.5W・53.7lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

電球色 3000K

壁面照射の写真

YYY21263 LB1S

◯ 希望小売価格:58,000円(税抜)
(1320lm・25.5W・51.7lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

電球色 2700K

壁面照射の写真

YYY21262 LB1S

受 希望小売価格:58,000円(税抜)
(1190lm・25.5W・46.6lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0
L600タイプ
器具 写真:L600タイプの商品

重さ:2.1kg


白色 4000K

壁面照射の写真

YYY20664 LB1S

受 希望小売価格:45,000円(税抜)
(700lm・13.5W・51.8lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

温白色 3500K

壁面照射の写真

YYY20660 LB1S

受 希望小売価格:45,000円(税抜)
(690lm・13.5W・51.1lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

電球色 3000K

壁面照射の写真

YYY20663 LB1S

受 希望小売価格:45,000円(税抜)
(660lm・13.5W・48.8lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

電球色 2700K

壁面照射の写真

YYY20662 LB1S

受 希望小売価格:45,000円(税抜)
(600lm・13.5W・44.4lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0
L450タイプ
器具 写真:L300タイプの商品

重さ:1.9kg


白色 4000K

壁面照射の写真

YYY24564 LB1S

受 希望小売価格:43,000円(税抜)
(520lm・11.3W・46.0lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

温白色 3500K

壁面照射の写真

YYY24560 LB1S

受 希望小売価格:43,000円(税抜)
(510lm・11.3W・45.1lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

電球色 3000K

壁面照射の写真

YYY24563 LB1S

受 希望小売価格:43,000円(税抜)
(490lm・11.3W・43.3lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

電球色 2700K

壁面照射の写真

YYY24562 LB1S

受 希望小売価格:43,000円(税抜)
(450lm・11.3W・39.8lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0
L300タイプ
器具 写真:L300タイプの商品

重さ:1.7kg(連結端用)


白色 4000K

壁面照射の写真

YYY23064 LB1S

受 希望小売価格:41,000円(税抜)
(350lm・8.3W・42.1lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

温白色 3500K

壁面照射の写真

YYY23060 LB1S

受 希望小売価格:41,000円(税抜)
(340lm・8.3W・40.9lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

電球色 3000K

壁面照射の写真

YYY23063 LB1S

受 希望小売価格:41,000円(税抜)
(330lm・8.3W・39.7lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

電球色 2700K

壁面照射の写真

YYY23062 LB1S

受 希望小売価格:41,000円(税抜)
(300lm・8.3W・36.1lm/W)(100V)

水平面照度分布

水平面照度分布図 クリックして拡大
  • 取付高さ : 3m
  • 保守率 : 1.0

鉛直面照度分布

鉛直面照度分布図 クリックして拡大
  • 照射面までの距離 : 0.3m
  • 保守率 : 1.0

SmartArchi 建築に自由を与える

SmartArchi 商品ラインアップ

仕様

仕様
  • LED内蔵・電源ユニット内蔵
  • 本体:アルミ(オフブラック)
  • カバー:アクリル(乳白)
  • 光源寿命40000時間(光束維持率70%)
  • 調光範囲約1~100%
  • 保護等級:LED光源部:IP65・本体:IP23
備考
  • 専用電源ケーブル:NNY28504(別売)
  • 中継ケーブル:NNY28505(別売)

Ra83

防噴流型・耐塵型(LED光源部)

防雨型(本体)

注意事項
  • 専用ケーブルをご使用ください。
  • 適合調光器をご使用ください。
  • 接続台数などの詳細は承認図をご参照ください。
  • 水がかかる所での取付場所については承認図を確認してください。
  • 照射面の状態により、色バラツキが目立つ場合があります。予めご了承ください。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

寸法図

  • L1500タイプ
    寸法図
  • L1200タイプ
    寸法図
  • L600タイプ
    寸法図
  • L450タイプ
    寸法図
  • L300タイプ
    寸法図

オプション

電源ケーブル
器具 製品画像
品番・価格

NNY28504 L

○ 希望小売価格: 1,630円(税抜)

仕様
  • キャブタイヤケーブル1m
  • 重0.1kg
注意事項
  • 長さ違い(1m~15m)は特注にて対応いたします。
中継ケーブル
器具 製品画像
品番・価格

NNY28505 L

○ 希望小売価格: 2,000円(税抜)

仕様
  • キャブタイヤケーブル1m
  • 重0.1kg
注意事項
  • 長さ違い(0.2m~15m)は特注にて対応いたします。
取付金具・ペグ
器具 製品画像
品番・価格

NNY28558 L

受 希望小売価格: 9,800円(税抜)

仕様
  • 本体:ステンレス
  • ペグ:鋼板
  • 取付金具2個・ペグ4本入り
角度調整金具L450タイプ以上用
器具 製品画像
品番・価格

YYY29900 S

受 希望小売価格: 13,000円(税抜)

仕様
  • 本体:ステンレス
  • 調整角度:5°・10°・20°・30°・40°
備考
  • 2個1組
角度調整金具L300タイプ用
器具 製品画像
品番・価格

YYY29903 S

受 希望小売価格: 13,000円(税抜)

仕様
  • 本体:ステンレス
  • 調整角度:5°・10°・20°・30°・40°
備考
  • 2個1組
遮光板L1500タイプ用
器具 製品画像
品番・価格

YYY29915 S

受 希望小売価格: 19,500円(税抜)

仕様
  • 本体:ステンレス(オフブラック)
遮光板L1200タイプ用
器具 製品画像
品番・価格

YYY29912 S

受 希望小売価格: 17,000円(税抜)

仕様
  • 本体:ステンレス(オフブラック)
遮光板L600タイプ用
器具 製品画像
品番・価格

YYY29960 S

受 希望小売価格: 12,000円(税抜)

仕様
  • 本体:ステンレス(オフブラック)
遮光板L450タイプ用
器具 製品画像
品番・価格

YYY29945 S

受 希望小売価格: 10,000円(税抜)

仕様
  • 本体:ステンレス(オフブラック)
遮光板L300タイプ用
器具 製品画像
品番・価格

YYY29930 S

受 希望小売価格: 8,500円(税抜)

仕様
  • 本体:ステンレス(オフブラック)
  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包

  • Gグリーン購入法適合商品です。
