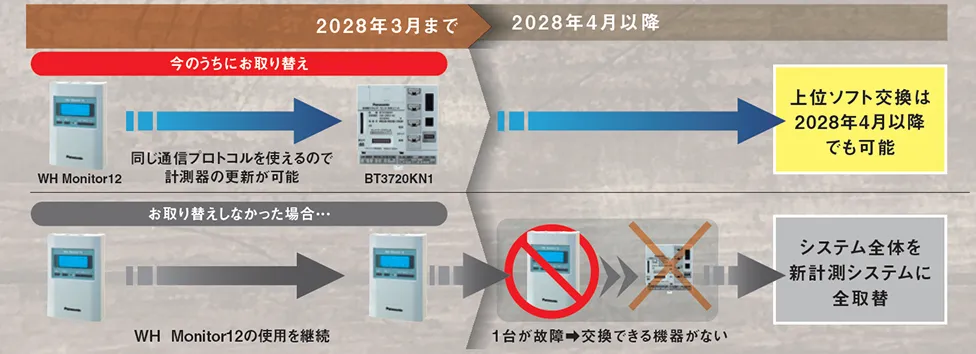

多回路形電力モニタ（WH Monitor12）からのお取り替え
「多回路形電力モニタ（WH Monitor12）」から「多回路エネルギーモニタ」に取り替える際の組み合わせ例や変換ケーブル接続方法・CT設定方法をご紹介します。
多回路エネルギーモニタへ更新する際の組み合わせ例
2系統（電源）12回路以内で設計する必要があります。
- 電源系統毎に4回路単位で割付ける必要があります。
- 本体ユニットと異種系統ユニットが同じ相線式（トランスは別）の場合、系統2の電圧表示がされません。（電力量は正しく積算します。）
電灯回路または動力回路どちらか1系統を計測している場合
電灯回路・動力回路の2系統を計測している場合
| ご利用中の多回路形電力モニタ （WH Monitor12） |
多回路エネルギーモニタ 組み合わせ例 | |
|---|---|---|
| 電灯8回路＋動力4回路計測の場合 | 電灯8回路 |
動力4回路 |
| 動力4回路＋電灯8回路計測の場合 | 動力4回路 |
電灯8回路 |
| 動力5回路＋電灯4回路計測の場合 | 動力5回路 |
電灯4回路 |
|
電灯6回路＋動力6回路計測の場合
|
電灯6回路 |
動力6回路 |
- 多回路エネルギーモニタに更新した場合、系統ごとに4回路単位で割り付ける必要があります。
既設の多回路計電力モニタ（WH Monitor12）で電源系統が混在しランダム（回路1：電灯、回路2：動力、回路3：電灯、回路4：動力…等）に割り付けている場合「回路NOの変更」や「本体の追加」となる場合があります。
変換ケーブル接続方法・CT設定方法
変換ケーブル接続方法
『WHモニタ』から『多回路エネルギーモニタ』に取り替えた後、変換ケーブルを下図のように接続してください。
ご注意事項
接続箇所の中継コネクタが外れないように汎用カバーと結束バンドで固定してください。
- この内容と合わせて『多回路エネルギーモニタ』の取扱説明書（施工説明付き）をお読みください。
CT設定方法
回路設定画面 /5ACT（BT3705WH）（取扱説明書P43）で、「CT」⇒「WHM」を選択後、「/5ACT」を選択せず、定格電流を選択してください。
