けむり(ねつ)当番と住まいるサポ・テレビドアホンとの接続方法
AC100V式連動型
| 情報モニター・ インターホン 接続 |
ＡＣ100Ｖ式 連動型 | |||||
|---|---|---|---|---|---|---|
| SHK28517/Y,SHK28527/Y,SHK285271/Y,
SHK28217,SHK28227,SHK28617,SHK28627, SHK28417/Y,SHK28427/Y,SHK284271/Y, SHK28117,SHK28127 |
||||||
| 移報接点 アダプタ （SH2890K） |
けむり （ねつ）当番 警報音停止/ 動作試験 |
情報
モニター・ インターホン 警報音 |
けむり （ねつ）当番 接続台数 |
配線長 | 接続 方法 |
|
| 住まいるサポ ［E型］ WQH700WK |
― | ― | ― | ― | ― | ― |
| 住まいるサポ ［W型］ WQH510WK |
不要 | ○ | ピーポーピーポー ピーポーピーポー ピーポーピーポー 火災警報器が 作動しました。 確認してください。 |
最大14台まで | φ0.65ｍｍ： 75ｍ以下 φ0.9ｍｍ： 150ｍ以下 |
A |
| 住まいるサポ ［S型］ WQH500WK |
不要 | ○ | ピーポーピーポー ピーポーピーポー ピーポーピーポー 火災警報器が 作動しました。 確認してください。 |
最大14台まで | φ0.65ｍｍ： 75ｍ以下 φ0.9ｍｍ： 150ｍ以下 |
A |
| テレビドアホン VL-SWD701KL VL-SVD701KL VL-SWD701KS VL-SVD701KS VL-SWD501KL VL-SVD501KL VL-SWD501KS VL-SVD501KS VL-SWD303KL VL-SVD303KL VL-SWD302KL VL-SVD302KL VL-SV21X/K VL-SV26XL/KL VL-SV38XL VL-SV38KL VL-SV39KL |
要 | ― | ピロピロ ピロピロン |
最大14台まで （別途移報接点 アダプタが 1台必要） |
φ0.65〜 0.8ｍｍ： 50ｍ以下 ※ |
B |
※ 移報接点アダプタ〜テレビドアホン親機・情報モニター間の距離。
●接続する端子の詳細は施工説明書をご参照ください。
AC100V式単独型(移報接点付)・電池式単独型(移報接点付)
| 情報モニター・ インターホン 接続 |
電池式 単独型（移報接点付）・ＡＣ100Ｖ式 単独型（移報接点付） | |||||
|---|---|---|---|---|---|---|
| SHK38453,SHK38153, SHK28413,SHK28113 | ||||||
| 移報接点 アダプタ （SH2890K） |
けむり （ねつ）当番 警報音停止/ 動作試験 |
情報
モニター・ インターホン 警報音 |
けむり （ねつ）当番 接続台数 |
配線長 | 接続 方法 |
|
| 住まいるサポ ［E型］ WQH700WK |
― | ― | ― | ― | ― | ― |
| 住まいるサポ ［W型］ WQH510WK |
不要 | ― | ピーポー ピーポー ピーポー |
最大15台まで | φ0.65〜 0.9ｍｍ： 100ｍ以下 |
C |
| 住まいるサポ ［S型］ WQH500WK |
不要 | ― | ピーポー ピーポー ピーポー |
最大14台まで | φ0.65〜 0.9ｍｍ： 100ｍ以下 |
C |
| テレビドアホン VL-SWD701KL VL-SVD701KL VL-SWD701KS VL-SVD701KS VL-SWD501KL VL-SVD501KL VL-SWD501KS VL-SVD501KS VL-SWD303KL VL-SVD303KL VL-SWD302KL VL-SVD302KL VL-SV21X/K VL-SV26XL/KL VL-SV38XL VL-SV38KL VL-SV39KL |
不要 | ― | ピロピロ ピロピロン |
最大14台まで （別途移報接点 アダプタが 1台必要） |
φ0.65〜 0.9ｍｍ： 50ｍ以下 |
C |
電池式 薄型ワイヤレス連動型
| 情報モニター・ インターホン 接続 |
電池式 ワイヤレス連動型 | ||||||
|---|---|---|---|---|---|---|---|
| SHK32717K,SHK32427（Y）K,SHK32127 | |||||||
| 移報接点 アダプタ （SH3290K） |
けむり （ねつ）当番 警報音停止/ 動作試験 |
情報
モニター・ インターホン 警報音 |
電波到達 距離 | けむり （ねつ）当番 接続台数 |
配線長 | 接続 方法 |
|
| 住まいるサポ ［E型］ WQH700WK |
不要 | ― | ピーポーピーポー ピーポーピーポー ピーポーピーポー 火災警報器が 作動しました。 確認してください。 |
約80m （障害物が ない場所での 水平見通し距離） |
最大14台まで | ― | D |
| 住まいるサポ ［W型］ WQH510WK |
不要 | ○ | ピーポーピーポー ピーポーピーポー ピーポーピーポー 火災警報器が 作動しました。 確認してください。 |
約80m （障害物が ない場所での 水平見通し距離） |
最大14台まで | ― | D |
| 住まいるサポ ［S型］ WQH500WK |
要 | ― | ピーポーピーポー ピーポーピーポー ピーポーピーポー 火災警報器が 作動しました。 確認してください。 |
― | 最大14台まで （別途移報接点 アダプタが 1台必要） |
φ0.65〜 0.9ｍｍ： 100ｍ以下 ※ |
E |
| テレビドアホン VL-SWD701KL VL-SVD701KL VL-SWD701KS VL-SVD701KS VL-SWD501KL VL-SVD501KL VL-SWD501KS VL-SVD501KS VL-SWD303KL VL-SVD303KL VL-SWD302KL VL-SVD302KL VL-SV21X/K VL-SV26XL/KL VL-SV38XL VL-SV38KL VL-SV39KL |
要 | ― | ピロピロ ピロピロン |
― | 最大14台まで （別途移報接点 アダプタが 1台必要） |
φ0.65〜 0.8ｍｍ： 50ｍ以下 ※ |
E |
※ 移報接点アダプタ〜テレビドアホン親機・情報モニター間の距離。
●接続する端子の詳細は施工説明書をご参照ください。
接続方法
A
注)けむり(ねつ)当番の親器が必ず1台必要です。 |
B
注)1.けむり(ねつ)当番の親器が必ず1台必要です。 |
C AC100V式 単独型(移報接点付)の場合  ※5) 住まいるサポはW型 ・ S型のみ 電池式 単独型(移報接点付)の場合  |
|
D
注)けむり当番の親器が必ず1台必要です。 |

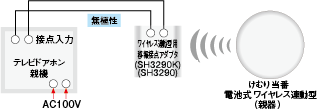

E
注) けむり当番の親器が必ず1台必要です。 |
