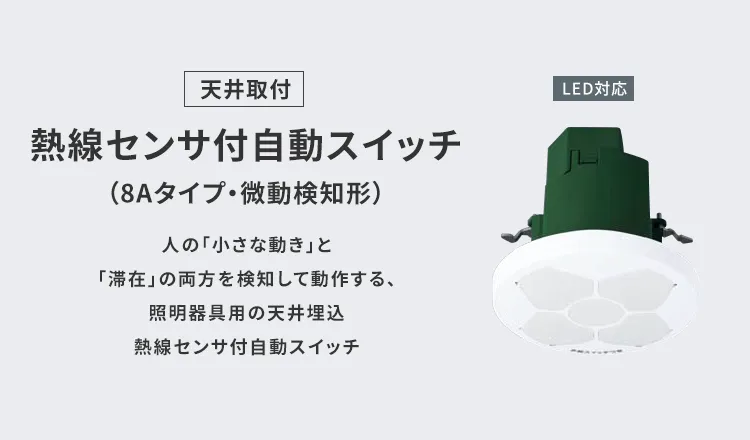

［天井取付］熱線センサ付自動スイッチ（8Aタイプ・微動検知形）
仕様
| 品番 | WTK64810K | WTK6912K | |
|---|---|---|---|
| 定格 | 電源電圧 | AC100V～AC242V | DC12V （対地AC100V～AC242V） |
| 子器側電圧 | DC12V（対地AC100V～AC242V） | ||
| 負荷容量 | 8A | ||
| 消費電力 | 1W | ||
| 開閉回数 | 100,000回 | ||
| 子器配線方式 | 2線無極性（総配線50m以下） | ||
| 取付方式 | ボックス取付、天井パネル取付金具固定方式（30mm以下）両用 | ||
| 適合ボックス | 大型四角コンクリートボックス（大型四角大丸穴カバーを組合せ必要）、 ●ボックスとカバーの合計 深さ75mm以上 |
||
| 適用電線 | Φ1.6 Φ2.0単線専用（親器ー子器、子器ー子器間の配線も同様） | ||
| 使用周囲温度 | -10℃~40℃ | ||
各種図面
寸法図(寸法表示単位mm)
熱線センサ付自動スイッチ
配線図
熱線センサ付自動スイッチ
操作ユニット（WTC5820W）を接続してお使いください。配線図は下記をご参照ください。
- 親器･子器間の配線は線間電圧DC12Vですが、対地電圧AC100V～242Vですので適用電線（Φ1.6 Φ2.0単線）以外使用しないでください。
操作ユニットと組み合わせる場合（センサの状態に関わらず、手動で「入」「切」ができます）
各部の名称と機能
熱線センサ付自動スイッチ
施工・設定方法
検知範囲
検知感度の切替と検知範囲
（単位：m）
| 天井高 (取付高さ) |
検知範囲 | 検知範囲 以外(床上) ※1 |
専用フード取付時の 中心からの距離 |
専用フードのリブをハサミでカットした時 | 感度調整ツマミ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 滞在検知範囲 （床上120cm） |
微動検知範囲 (床上120cm) |
移動検知範囲 (床上70cm) |
距離 1 |
距離 2 |
距離 3 |
距離 1 |
距離 2 |
距離 3 |
|||||
| 2.4 | ∅1.5 | 2.7 | 3.8 | 5.4 | 0.9 | 1.2 | 1.7 | 1.1 | 1.6 | 2.2 | - | - | 低 |
| 2.7 | ∅1.9 | 3.4 | 4.5 | 6.1 | 1.1 | 1.4 | 1.9 | 1.4 | 1.9 | 2.5 | - | - | 低 |
| 2.8 | ∅2.0 | 3.6 | 4.7 | 6.3 | 1.2 | 1.5 | 2.0 | 1.5 | 2.0 | 2.6 | - | 標準 | 低※2 |
| 3.0 | ∅2.2 | 5.2 | 6.8 | 1.4 | 1.6 | 2.1 | 1.7 | 2.2 | 2.8 | - | 標準 | - | |
| 3.1 | ∅2.4 | 5.4 | 7.0 | 1.4 | 1.7 | 2.2 | 1.8 | 2.3 | 2.9 | - | 標準 | - | |
| 天井高さ3.2m～3.5mは、移動検知と滞在検知のみとなりますが、従来品より高感度のセンサとしてご使用いただけます。 | |||||||||||||
| 3.2 | ∅2.5 | - | 5.6 | 7.2 | - | 1.8 | 2.3 | - | 2.3 | 3.0 | 高 | - | - |
| 3.5 | ∅2.9 | - | 6.3 | 7.9 | - | 2.0 | 2.5 | - | 2.6 | 3.3 | 高 | - | - |
- 1 上記の床上70cm未満については、検知範囲外ですが検知能力が備わっているため、不要な熱源を検知しないように専用フードでエリアカットしてください。
- 2 基本は標準でお使いください。
露出取付カバー
適合丸型露出ボックス
レースウェイにもご使用いただけます。
取付には本体下向き（または上向き）器具取付金具（M6）が必要です。
・メタルモールA/B型用（Φ103.5、Φ95）DZA152Wなど
・金属（Φ100、Φ89） DS65191Kなど
・合成樹脂（Φ100） DM39128など
負荷接続灯数表（WTK64810K）
当社製LED照明器具とLED電球（簡易計算表）
下記表で簡易確認ができます。より詳細な品番毎の接続台数を確認する場合は
住宅用LED照明器具については コチラ
施設・店舗用LED照明器具については 照明器具の入力電流の合計が6.6A以下、突入電流の合計が260A以下でお使いください。
2018年2月現在
| LED照明器具・LED電球タイプ | 100V | 200V | |||
|---|---|---|---|---|---|
| 電源ユニット 内蔵（一体）型 |
消費電力 | 0.2W~ 10W未満 |
スイッチのLED照明 最大接続台数 |
24台 | - |
| 10W~ 110W未満 |
スイッチのLED照明 最大接続容量 |
240W | 480W | ||
| 電源ユニット別置型 | スイッチの電源ユニット 最大接続容量 |
240W | - | ||
| LED電球 | E11口金/E17口金 | 14 | - | ||
| E26口金 | 14 | - | |||
- ボルトフリーLED照明器具で、200Vなど、単相3線などの接地極のない電源では、両切スイッチと組合せて使用しないと照明器具の特性により、消灯後もランプが薄暗く点灯するものがあります。このような器具と組合わせてご使用の場合は、電磁接触器（両切）を接続してご使用ください。
インバータ照明器具・蛍光灯
インバータ照明器具・蛍光灯接続台数表はこちら
白熱灯・換気扇
| 100V | 200V | |
|---|---|---|
| 白熱灯 | 800Wまで | 1600Wまで |
| 換気扇 | 1~400Wまで | 2~800Wまで |
表に記載のないLED照明・蛍光灯（インバータ照明器具含む）（他社製品含む）
照明器具の入力電流の合計が6.6A以下、突入電流の合計が260A以下になるようにしてください。
- 注1) HID負荷、特殊機能付照明器具（調光機能、センサ機能付、センサ付換気扇）には使用できません。
- 注2) 短時間の壁スイッチのON/OFF操作で点灯状態が切り替わる機能のついた照明器具（リモコン機能付も含む）は、消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください。
- 注3) ダウントランスの使用は、当社製のダウントランスを組合せの上、かってにスイッチの定格電流以下にてお使いください。
- 注4) ハロゲン電球は白熱灯の灯数表で選定してください。
- 注5) 上記灯数表の数字はランプの数を表しています（2灯用の場合はランプ数2本）。
- 注6) 上記灯数表は器具の突入電流により算出されています（突入電流は器具によって異なります。器具の入力電流には比例していません）。
微動検知形と従来品の組合せ
使用部位、用途と内部回路のちがいにより、取付部位や台数、動作に制約事項、免責があります。
接続できる子器の数など、詳しくは商品仕様書をご確認ください。（子器定格DC15Vタイプは接続できません。）
| 子器 | ||||||
|---|---|---|---|---|---|---|
|
微動検知形 子器 WTK6912K |
|
従来品（微動検知形以外） 子器 WTK29129など |
|||
| 親器 |
|
微動検知形 親器 WTK64810K |
○ |
△ |
||
|
従来品（微動検知形以外） 親器 WTK24818など |
△ |
○ |
|||
