はじめよう Mode3充電
ご紹介動画
パナソニックのMode3タイプ普通充電器なら、充電コネクタを車に差し込むだけで電気自動車を充電できます。
わざわざ車載充電ケーブルを取り出す必要がありません。
ELSEEV hekia Sなら、高容量6kW充電型もラインアップ。
- ●ELSEEV cabi（エルシーヴ キャビ）Mode3
- ●ELSEEV hekia S（エルシーヴ ヘキア エス）Mode3
家庭での充電（Mode3タイプの場合）
電気自動車充電専用の充電器を家庭に設置します。充電器に付属してある充電ケーブルを車の充電口に差し込むだけでラクに充電が行えます。
| 6kW | 4.8kW | 3kW | |
|---|---|---|---|
| 定格 | 30A 200V AC（単相） | 24A 200V AC（単相） | 16A 200V AC（単相） |
| 基本機能 | CPLT機能（IEC61851-1 ed3.0 Annex A準拠） | ||
| 充電用コネクタ | IEC62196-2 ed2.0 Type1（SAEJ1772）準拠 | ||
| 筐体材質 | 樹脂製 | ||
| 使用温度範囲 | －30℃～＋40℃ | ||
| 防水保護等級 | JIS C 0920 IP55相当（充電用コネクタ部除く） | ||
| 設置方法 | 壁面取付け方式 自立方式（Dポール使用時） | ||
| 設置場所 | 屋内・屋側・屋外（日本国内に限る） | ||
- 引き出し部からの寸法
| タイプ | 品番 | ケーブル長 | 質量 | |
|---|---|---|---|---|
| 標準タイプ （コネクタホルダ鍵付き） |
3kW | DNH3311 | 5m | 約3.9kg |
| 4.8kW | DNH3411 | 5m | 約5.0kg | |
| 6kW | DNH3611 | 5m | 約5.0kg | |
| DNH3612 | 7m | 約5.8kg | ||
| DNH3613 | 10m | 約6.9kg | ||
| 機器連携タイプ （コネクタホルダ鍵なし）※1 |
3kW | DNHA4311 | 5m | 約3.9kg |
| 6kW | DNHA4611 | 5m | 約5.0kg | |
| DNHA4612 | 7m | 約5.8kg | ||
| DNHA4613 | 10m | 約6.9kg | ||
- 機器連携には有線LAN接続が必要です。
- AiSEGと連携する場合は、「AiSEG」と「住宅分電盤スマートコスモ」の併設が必要です。
- ●Mode1車両には対応しておりません。
- ●壁から離れた場所に設置する場合は専用Dポールに取り付けてください。

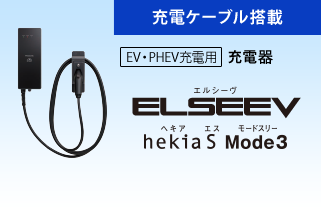

パナソニックの電気自動車用充電器 ELSEEV hekia S Mode3（エルシーヴ ヘキア エス モード３）をご紹介します。
充電方法
コネクタホルダから充電用コネクタを
取り外す。
巻きつけてある充電ケーブルを取り外す。
充電用コネクタを車両の給電口に
差し込む。
「ガチャ」と音がして、ロックがかかったことを確認する。
充電が開始されたか確認する。
- 車両側の充電開始・終了作業については、車両側の取扱説明書に従って作業してください。
- 車種によっては充電できない場合があります。
コンセントタイプの充電器で充電する場合は
車載ケーブルを取り出し、
車側と充電器側の両方に差し込む必要があります。
防水保護等級：JIS C 0920 ［IP44］ 相当
（コンセントカバーが閉まっている状態、電源プラグ接続状態）
EV・PHEV充電用充電設備｜EVコンセントを使った充電
外出先での充電
外出先で車の充電残量が少なくなってきたら、ショッピングモールや道の駅などに設置されている充電器で充電します。家庭での充電と同じ普通充電器のほかに、緊急的に短時間で充電ができるよう急速充電器が設置されている場合が多くあります。
納入事例のご紹介（動画）
電気自動車用充電設備の納入事例を映像でご紹介します。
外出先でもいろんな充電器が設置されています
