「投光器」とは、特定方向に強い光を照射できる照明器具のことをいいます。
ここでは投光器について、投光器の種類や選び方について解説します。

投光照明とは

日本産業規格(JIS Z8113「照明用語」)によると、投光照明とは「投光器によって,ある情景又は対象物の照度を、その周辺に比して相当に高めた照明」とされています。
すなわち投光器により、建物、モニュメント等を照らし浮かび上げる手法です。また夜間の工事現場や競技場(グラウンド)の夜間照明もこの類に入ります。

照射したい対象物が上方向にあり、照明を下から上に向けて照らしているイメージ
照射したい対象物が下方向にあり、照明を上から下に向けて照らしているイメージ

投光器とは

投光器とは、投光照明のために設計された(JIS8113記載)照明器具のことです。屋外用、屋内用、両用があります。
反射鏡またはレンズを利用してある方向に強い光を出すものを指しています。
なお、小形のものをスポットライト、探照灯(サーチライト)という平行な光を出すものが類似としてあるが、後者はここでは含まないものとします。

投光器の種類

投光照明はさまざまな種類があり、それぞれ異なる用途や特性に適しています。以下に一般的に屋外で使用できる投光器をいくつか紹介します。

lm:ルーメン

従来光源相当
明るさ(lm)

従来光源HID2,000~1,500形相当、明るさ~120,000lm

従来光源HID1,500~1,000形相当、明るさ~120,000~40,000lm

従来光源HID700形相当、明るさ~40,000lm

設置場所

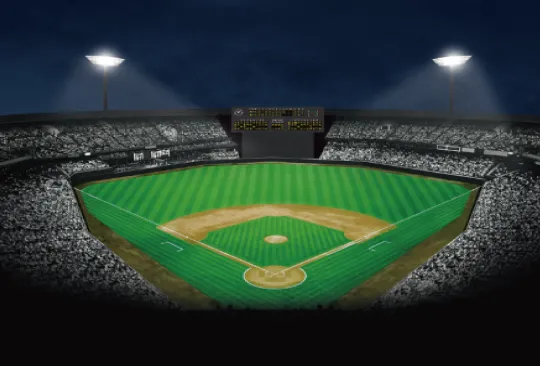

野球場での夜間照射イメージ画像

⼤型スポーツ
港湾ヤード照明

学校グラウンドでの夜間照射イメージ画像

中⼩グラウンド
空港エプロン
広場・駐⾞場

建物の夜間照射イメージ画像

建物・樹⽊ライトアップ
モニュメント(銅像等)
作業用スポット

ビーム角 狭⾓配光 おすすめ - おすすめ
中⾓配光 特におすすめ おすすめ 特におすすめ
広⾓配光 - 特におすすめ おすすめ

・・・特におすすめ

・・・おすすめ

これらの投光照明の種類は、用途、照明効果、エネルギー効率、耐久性などの要因に応じて異なります。選択する際には、特定のニーズに合わせて最適な投光照明を選ぶことが重要です。

投光器をHIDからLEDへ交換するメリットとは

LEDに交換することで、さまざまなメリットがあります。いかにいくつか紹介します。

1.省エネ・電気代削減

従来光源と比べて40~70%の省エネ効果があります。

2.長寿命光源でメンテナスの手間が大幅軽減

従来光源と比べて4~6倍の光束維持時間があります。

3.スイッチオンですぐに明るくなる

スイッチオフの状態
スイッチオンになった瞬間の状態

投光器の選び方

投光器を選ぶ際には、用途や照明の要件に応じて適切なモデルを選ぶことが重要です。以下は、投光器を選ぶ際の一般的な考慮事項です。

1.用途の明確化

どのような照明用途に投光器を使用するのかを明確にしましょう。屋外照明、商業施設、工業施設、セキュリティ照明、イベント照明など、用途に応じて異なる投光器が必要です。

2.照度と照明範囲

必要な明るさや照度を評価し、投光器の光束(ルーメン)と照射範囲を選びます。大きなエリアを照らす場合には高光束の投光器が必要です。施設周辺への光漏れの配慮も大切です。

夜間の工事現場など
小規模な駐車場など
野球場など
スタジアム・競技場など
上にいくほど照明範囲が狭く、下にいくほど照明範囲が広い
左にいくほど照明範囲が狭く、右にいくほど照明範囲が広い

3.色温度と演色性

色温度は光の暖かさを表し、演色性は物体の本来の色を正確に再現する能力を指します。光源の色温度が高いほど青みがかり、演色性が高いほど色が自然に見えます。

4.調光機能

調光が必要な場合、調光対応の投光器を選びます。調光機能により、光の明るさを調整できます。

5.設置の方法、配線計画

投光器の設置方法(鋼管やコンクリートなどのポールへの設置、建物や構造物への設置等)や、電源供給のための設備や配線の計画を行います。

最終的に、用途や要件に合った投光器を選ぶために、これらの要因を検討し、照明プロジェクトの成功に向けて計画と選択を行いましょう。

投光器の用途について

LED投光器は、そのエネルギー効率や多様な特性のためにさまざまな用途で広く使用されています。
以下に、LED投光器の主な用途をいくつか紹介します。

駐車場用照明

海岸隣接地帯、重工業地帯など様々な場所にお使いいただける投光器

HID投光器と同等以下の器具重量・受圧面積で、作業負担の軽減、既設架台 への負担低減ができるLED投光器 駐車場用「パークビームER」です。

駐車場だけでなく、工場、倉庫、小規模グラウンドなど、さまざまな場所にお使いいただけます。標準品で重耐塩害仕様のため、海岸隣接地帯、重工業地帯などにも対応できます。

LED投光器 駐車場用「パークビームER」
の商品を見る

小規模な駐車場に適したLED投光器

小規模な駐車場用のLED投光器(小型)の広角配光タイプです。
照射方向を変えられ(首振り)現場調整も簡単です。

LED投光器 小型の商品を見る


看板照明・サイン広告用照明

高い演色性とムラの少ない光で看板・サインを美しく照射する投光器

看板を美しく照らし宣伝・集客効果を高めるパナソニックのLED照明器具です。看板を外から照らす外照式で、明るさと配光の品揃えを充実。幅広いサイズに対応します。

看板照明・サイン広告用照明の商品を見る

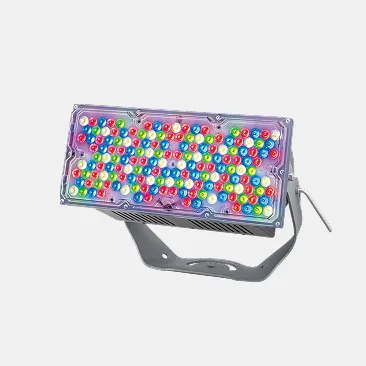

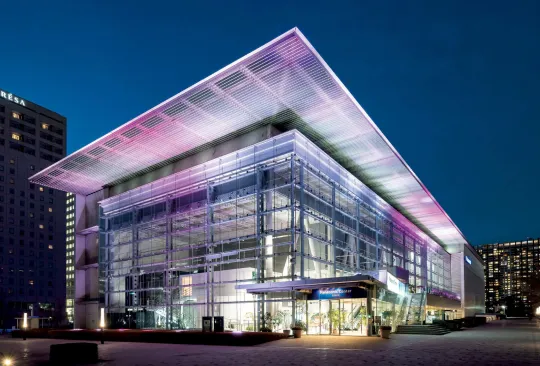

景観カラー演出・ライトアップ照明

変幻自在のあかりをまとわせて景観に新しい価値を

巨大な建築物の外観から、スタイリッシュな店舗空間の創造まで、スケールに関わらずライトアップ演出ができるよう多彩な商品をラインアップしています。

景観カラー演出・ライトアップ照明の商品を見る


ナイター照明・グラウンド照明

夜間照明による周辺への光漏れを低減する投光器

住宅や農地が隣接する学校グランド、市民競技場などにおすすめです。

LED投光器「アウルビームER」
光害対策・まぶしさ低減仕様 の商品を見る

大幅な軽量化を実現したLED投光器

器具光束35000 lm以上のLED投光器です。マルチハロゲン灯2000・1500・1000形相当、水銀灯1000形相当をラインアップ。軽量化で工事作業負担を軽減します。

グラウンドビームの商品を見る

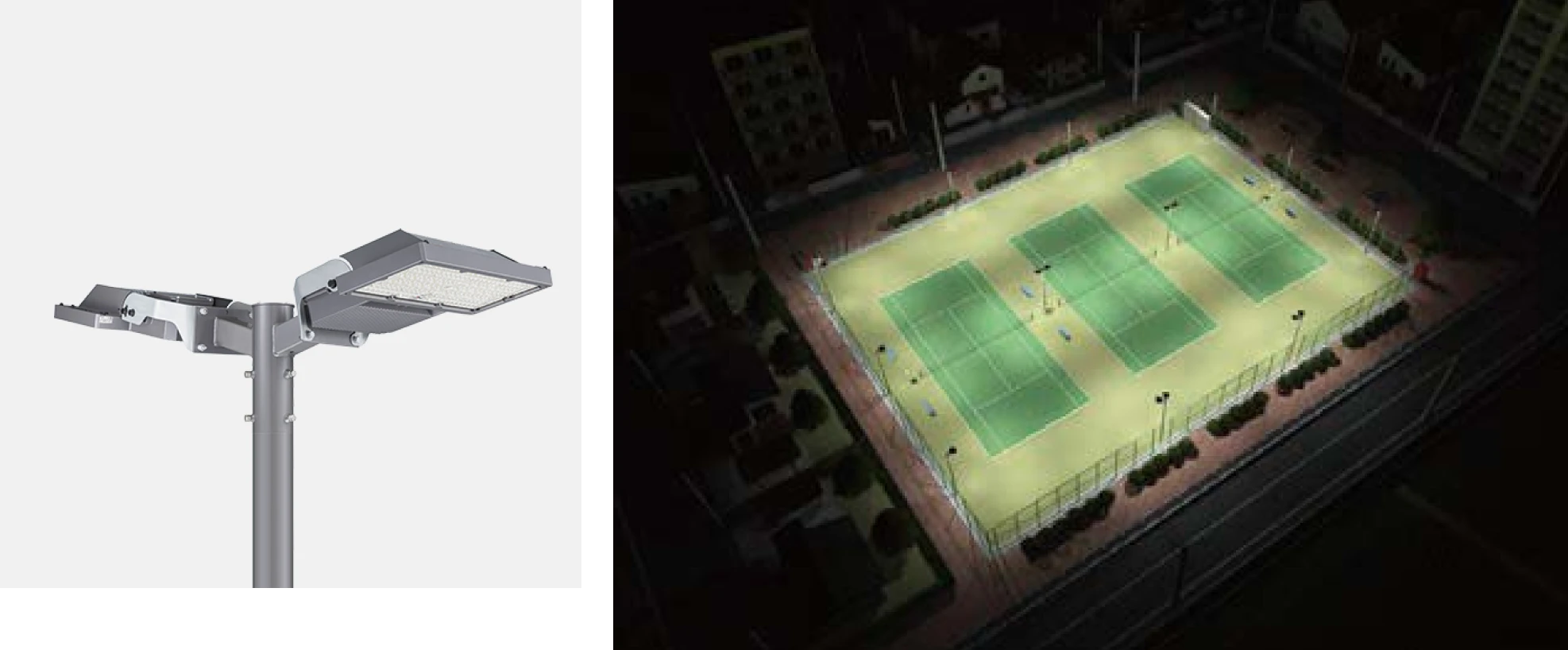

テニスに適した配光を実現する
テニスコート専用の照明器具

テニスプレイヤーへのまぶしさ(グレア)を抑えながら、効率のよいコート照明を実現し、競技面全体にムラのない照度を提供します。パナソニックでは競技や目的に応じてJIS Z 9127に基づいた適切な照明設計を推進しています。

テニスコート専用の商品を見る

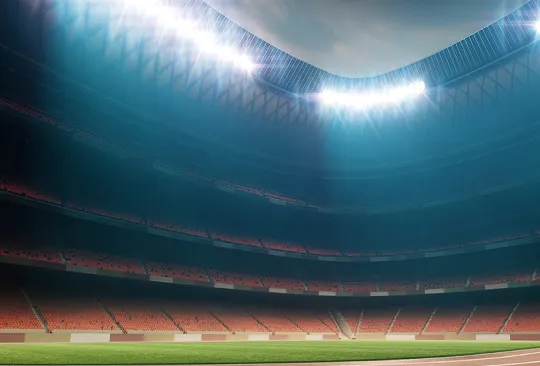

スタジアム照明・スポーツ照明

大規模競技場に適したハイパワー投光器

サッカースタジアム・競技場・野球場などの大規模スポーツ競技場の照明に適したLED投光器です。テレビジョン撮影の色再現を生かすRa90を実現、IOC競技レベル基準に対応します。

スタジアムビームの商品を見る

4K・8K広色域テレビ放送に配慮したLED投光器

4K・8K広色域テレビ放送に適した撮影が可能なLED投光器です。
サッカースタジアム・競技場・野球場などの大規模スポーツ競技場の照明に適しています。

スタジアムビーム【4K8K放送対応】の商品を見る

広大なグラウンドなどを効率よく照射する照明鉄塔

高所に投光器を集中設置することで、広大なグラウンドなどを効率よく照射する照明方式です。

LED投光器取付照明鉄塔の商品を見る


空港照明・エプロン照明

航空機のパイロットへのグレアを抑えた配光制御

上方の輝度を抑えることでパイロットや管制官への不快な眩しさを軽減することができる投光器です。
