電気・通信・映像の配線がまとめてできるから、ケーブルがゴチャつかず、お部屋の見た目もスッキリ!

[マルチメディア]コンセントとは、各部屋でインターネット、テレビ、電話を利用するためのコンセントです。1ヵ所からまとめて配線できるので、あちこちにコードやケーブルが目立つことなく、お部屋の美観を損ねません。

電気・通信・映像の配線がまとめてできるから、ケーブルがゴチャつかず、お部屋の見た目もスッキリ!

[マルチメディア]コンセントの種類について

[マルチメディア]コンセントには、テレビコンセント、LAN用モジュラコンセント、電話用モジュラコンセントがそれぞれ単独で配置されている「LAN用プレートセット品」と、それらが1モジュールに一体化された「一体型コンセント」の2種類があります。

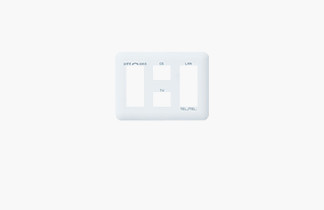

<LAN用プレートセット品>

電源コンセントは、アースターミナルがついた接地タイプと、抜け止めタイプの2種類があります。また、テレビコンセントと電話用モジュラコンセントの端子数は1個または2個から選べます。

LAN用プレートセット品

<一体型コンセント>

テレビコンセント、LAN用モジュラコンセント、電話用モジュラコンセントが1モジュールに一体化しています。プレートがセットになっていないので、適合するプレートを組み合わせてご使用ください。

一体型コンセント

プレート組み合わせ例、裏面の配線例

テレビコンセントの使い分け方法の一例

受信するテレビ放送やテレビコンセントの端子数に応じて、接続の方法を工夫してください。

①テレビ1端子型の場合

①テレビ1端子型の場合

分配器または分波器を別途設置して接続します。

②テレビ2端子型の場合

②テレビ2端子型の場合

テレビコンセントから直接接続します。

③CS(スカパー!)がある場合

③CS(スカパー!)がある場合

①の配線に加え、別途CS(スカパー!)用コンセントから接続します。

[マルチメディア]コンセント 商品一覧

コンセントのイメージ図について

  • 15A抜け止め形
    15A抜け止め形
  • 接地15A形
    接地15A形
  • アースターミナル
    アースターミナル
  • テレビ
    テレビ
  • LANモジュラ
    LANモジュラ
  • TELモジュラ
    TELモジュラ

4K・8K衛星放送対応LAN用プレートセット・電源:接地タイプ

  • 4K/8K
  • 電源:接地
  • テレビ
  • インターネット(LAN)
  • 電話
姿図

品番 品名 希望小売
価格
電力系 映像系 通信系
LAN
CAT
5e
TEL
(6極
2心)
WTF34363W コスモシリーズワイド21
埋込[マルチメディア]コンセント

(アースターミナル付接地ダブルコンセント)
(TV/高シールド<10~3224MHz>)
(CAT5E・6極2心)(ホワイト)
6,400円
〈税抜〉
WTF34373W コスモシリーズワイド21
埋込[マルチメディア]コンセント

(アースターミナル付接地ダブルコンセント)
(TV/高シールド<10~3224MHz>)
(CAT5E)(ホワイト)
5,400円
〈税抜〉
  • ●当図記号は当社の提案を含んでおります。
  • ●セット品番はコスモシリーズワイド21のラウンドプレートタイプのみご用意しています。

4K・8K衛星放送対応一体型コンセント

  • 4K/8K
姿図

品番 品名 希望小売
価格
電力系 映像系 通信系
LAN
CAT
5e
TEL
(6極
2心)
WTF1671W コスモシリーズワイド21
[マルチメディア]コンセント

(TV/高シールド<10~3224MHz>・
6極2心・CAT5E)
(ホワイト)
4,800円
〈税抜〉
WTL1671WK アドバンスシリーズ
[マルチメディア]コンセント

(TV/高シールド<10~3224MHz>・
6極2心・CAT5E)
(セラミックホワイト)
4,400円
〈税抜〉
  • ●当図記号は当社の提案を含んでおります。

コンセントのイメージ図について

  • 15A抜け止め形
    15A抜け止め形
  • 接地15A形
    接地15A形
  • アースターミナル
    アースターミナル
  • テレビ
    テレビ
  • LANモジュラ
    LANモジュラ
  • TELモジュラ
    TELモジュラ
